Μηχανή κοπής μετάλλων υδραυλική χαλυβουργική μηχανή για διάτρηση περικοπής κοπή εγκοπής

περιγραφή προϊόντος

Οι χαλυβουργοί μας θα φέρουν βέλτιστη ποιότητα και παραγωγικότητα σε λογικές τιμές στην εταιρεία σας. Αυτό το μηχάνημα γενικής χρήσης, σας επιτρέπει να τρυπήσετε, να κόψετε, να χαράξετε, να κόψετε και πολλές άλλες λειτουργίες να εξαρτώνται από τη διαμόρφωση του εργαλείου σας. Αυτό το μηχάνημα είναι εξοπλισμένο με δύο ξεχωριστούς σταθμούς που μπορούν να λειτουργούν ανεξάρτητα. Τα πολύ ακριβή μηχανικά μηχανικά μέρη και τα επιλεγμένα κύρια υδραυλικά και ηλεκτρικά εξαρτήματα εγγυώνται μακροχρόνια λειτουργία χωρίς συντήρηση και σταθερή λειτουργία σε οποιεσδήποτε συνθήκες.

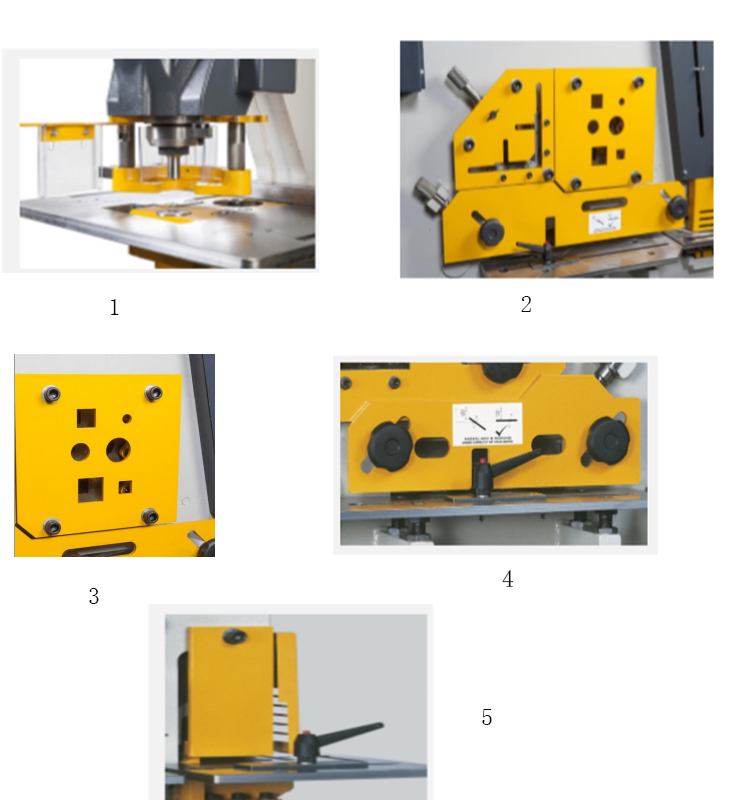

Αναλυτικές εικόνες

1. Σταθμός διάτρησης

Η μεγάλη επιφάνεια του κρεβατιού διάτρησης έχει αφαιρούμενο μπροστινό μπλοκ και έχει σχεδιαστεί για να παρέχει ένα πολύ ευρύ φάσμα εφαρμογών διάτρησης. Ένα τραπέζι διάτρησης με κανόνες και οδηγούς για επαναληπτικές εργασίες τοποθετείται ως βασικός εξοπλισμός.

2. Γωνιακός σταθμός

Αυτός ο σταθμός παρέχει γωνιακή κοπή μεγάλης χωρητικότητας στις 90° και 45°. Οι γωνίες μεταξύ 45° και 90° μπορούν να επιτευχθούν με την πρώτη κοπή στις 90° και στη συνέχεια κοπή της φλάντζας στην απαιτούμενη γωνία στο σταθμό κοπής

3. Σταθμός κοπής τμήματος

Τα μηχανήματα είναι εξοπλισμένα στάνταρ με λεπίδες για την κοπή στρογγυλών και τετράγωνων ράβδων. Με επιπλέον εξοπλισμό, τα μηχανήματα μπορούν να κόψουν, σε αυτό το άνοιγμα, κανάλι, δοκό, τμήμα T και πολλά άλλα ειδικά προφίλ.

4. Κούρα

Η μονάδα κοπής είναι εξοπλισμένη με ένα απλό στιβαρό κράτημα που μπορεί να ρυθμιστεί σε οποιοδήποτε πάχος υλικού εντός της ικανότητας κοπής του μηχανήματος. Το τραπέζι τροφοδοσίας διάτμησης με ρυθμιζόμενους οδηγούς είναι τοποθετημένο για να επιτρέπει την ακριβή τροφοδοσία των υλικών. Ο οδηγός μπορεί να ρυθμιστεί ώστε να επιτρέπει την κοπή με φαλτσέτα έως και 45° για fl στις ράβδους ή να περικόπτει τις γωνίες γωνίας fl.

5. Σταθμός εγκοπής

Ο σταθμός εγκοπής είναι εξοπλισμένος στάνταρ με ένα ορθογώνιο τραπέζι εγκοπής με ρυθμιζόμενα πίσω στοπ, επιτρέποντας την επαναλαμβανόμενη τοποθέτηση.

Εφαρμογές

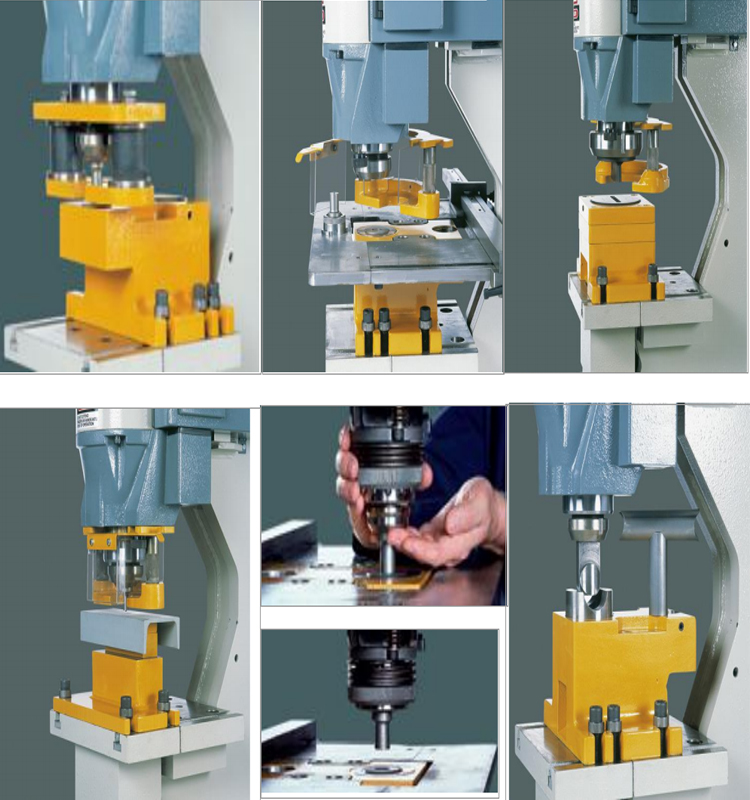

Εφαρμογές σταθμού διάτρησης (προαιρετικός εξοπλισμός) Συγκρότημα απογυμνωτή ελάχιστης παραμόρφωσης, Συγκρότημα απογυμνωτή ελάχιστης παραμόρφωσης για ελάχιστη παραμόρφωση κατά τη διάτρηση οπών κλειστού βήματος στο fl at bar.

Γρήγορη αλλαγή εργαλείου

Στήριγμα γροθιάς γρήγορης αλλαγής. Χρειάζεται μόνο να περιστρέψετε το στήριγμα διάτρησης κατά 90° για να ασφαλίσει στη θέση του. Εξάρτημα μεγάλης οπής, Εξάρτημα μεγάλης οπής/σχισμής για διαμέτρους από 38 έως 110 mm. Διατίθεται επίσης για διαμέτρους έως 160 ή 225 mm.

Στήριγμα ιστού καναλιού/δέσμης

Ειδικά σχεδιασμένο ενισχυτικό ιστού για διάτρηση στον ιστό του καναλιού ή της δέσμης. Υποστηρίγματα για ειδικά προφίλ διαθέσιμα στην εφαρμογή.

'Υπερ-γρήγορη' αλλαγή εργαλείου

Τα ελατήρια και τα ρουλεμάν κλειδώνουν/ξεκλειδώνουν το εργαλείο στη θέση του με στροφή 90° με το χέρι. Δεν απαιτούνται κλειδιά ή κλειδιά.

Μονάδα εγκοπής σωλήνα

Για σύνδεση 90 μοιρών με σωλήνες. Διατίθεται για εξωτερικές διαμέτρους έως 165 mm.

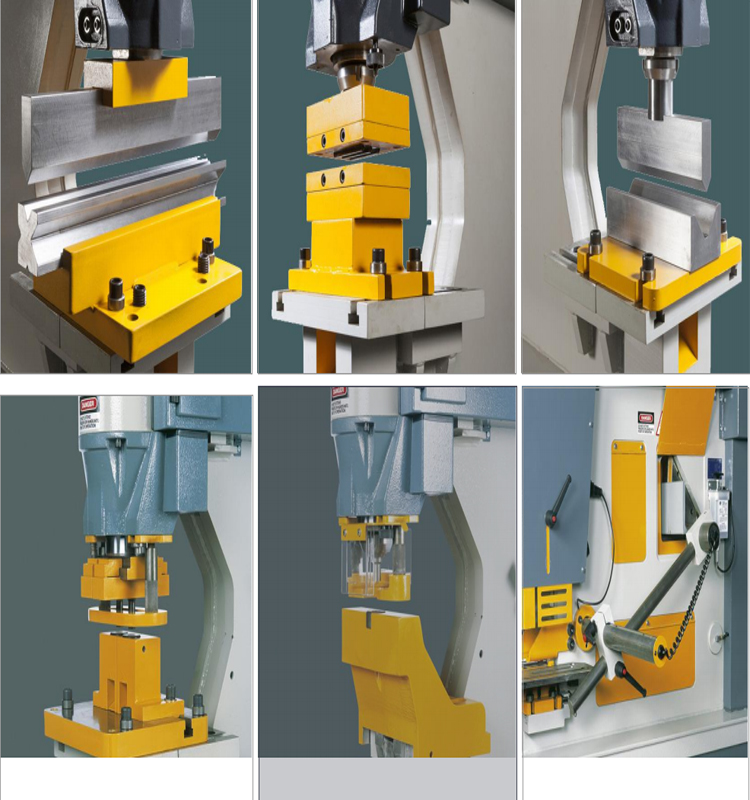

Μονάδα κάμψης φύλλου

Μονάδα κάμψης φύλλων με μπλοκ πολλαπλών αυλακώσεων (με ανοίγματα V πλάτους 10, 20, 24 & 40 mm, όλα 85°).

Μονάδα διάτρησης του Λούβρου

Ειδική μονάδα διάτρησης για εφαρμογές αερισμού με διάτρηση.

Μονάδα κάμψης ράβδων

Για κάμψη υλικού μέχρι μέγ. Πάχος 22 mm. Με μπλοκ μονού κλώνου, 76 mm με V στις 85°

Μονάδα διπλής οπής

Μονάδα μεταβλητού βήματος διπλής οπής. Ανοίγει 2 τρύπες με διάμετρο έως 29 mm.

Στήριγμα λαιμού κύκνου

Για διάτρηση ιστού και φλάντζας με διάμετρο έως 32 mm. σε 300 mm μέγ. κανάλι και 'I'beam.

Αγγίξτε και κόψτε στοπ με κανόνα μήκους

Το (προαιρετικό) στοπ μήκους με κανόνα Touch & Cut (ένα μέτρο) μπορεί να χρησιμοποιηθεί για τον σταθμό κοπής γωνίας, κοπής τομής και διάτμησης. Διαθέσιμα μήκη 2 ή 3 μέτρων.

Τεχνικά χαρακτηριστικά

Μοντέλο	MULTY 70	MULTY 95	MULTY 125
ονομαστική χωρητικότητα	70Τ	95Τ	125Τ
Γροθιές
Μέγιστη χωρητικότητα	26*20	27*25	35*25
Διάμετρος * Πάχος	57*9	57*12	67*16
Ταξίδι	55	80	80
Τυπικό βάθος λαιμού	305	355	355
Βαθύ λαιμό (προαιρετικό)	625	625	625
Τυπική μέγιστη διάτρηση	57	57	57
Προαιρετική μέγιστη διάτρηση	160	160	225
Μέγιστο μέγεθος δέσμης	305	305	305
ΚΟΠΗ
Πάχος πλάκας	300*20	380*20	380*25
Μέγιστο πλάτος φύλλου	375*15	480*15	600*15
45' γωνιακή διάτμηση, μέγιστο 45'	100*15	120*15	120*15
90' Κόψιμο	130*13	150*15	150*18
45' Κόψτε	70*10	80*10	80*10
ΚΟΠΗ ΤΜΗΜΑΤΟΣ
Στρογγυλή ράβδος/Τετράγωνο χάλυβα	45	50	55
Κανάλι / H-Beam*	130*65	160*90	200*100
T-Beam*	90*12	100*12	120*12
ΣΗΜΕΙΩΣΗ
Πάχος πλάκας	12	13	13
Πλάτος- Ορθογώνιο	45	52	60
Βαθύ-Ορθογώνιο	90	100	100
Βαθύ σχήμα V	60	70	80
Γαρνίρισμα	100*10	100*13	100*13
ΓΩΝΙΑΚΟ εγκοπή*
Τυπική μέγιστη χωρητικότητα	250*6	250*6	250*6
Εγκοπή ΣΩΛΗΝΩΝ*
Μέγιστη διάμετρος σωλήνα	83	108	108
ΚΑΜΨΗ*
Επίπεδη κάμψη χάλυβα	250*13	250*20	250*22
Κάμψη πλάκας	500*3	500*3	700*3
ΓΡΟΠΗ ΣΤΟ ΣΤΑΘΜΟ NOTCH
Βαθύ λαρύγγι	125	125	125
Μέγιστη χωρητικότητα	38*8	38*10	38*12
ΤΕΧΝΙΚΑ ΔΕΔΟΜΕΝΑ
Ισχύς κινητήρα KW	7.5	7.5	7.5
Καθαρό βάρος μηχανής Kg	1620/1990	2430/2880	3100/3620
Διαστάσεις μηχανήματος (Μ*Π*Υ)cm	164*71*180	190*79*191	200*80*203

Λεπτομέριες

• Αριθμός μοντέλου: Multi 70
• CNC ή όχι: CNC
• Κατάσταση: Καινούργιο
• Ονομαστική δύναμη (kN): 700 kN
• Πηγή ισχύος: Υδραυλική
• Τάση: 380V/220V Προαιρετικά
• Διάσταση(Μ*Π*Υ): 1640*710*1800
• Ισχύς κινητήρα (kW): 7,5
• Βάρος (Τ): 1,62199
• Βασικά σημεία πώλησης: Πολυλειτουργικό
• Εγγύηση: 1 έτος
• Τοποθεσία εκθεσιακού χώρου: Καμία
• Εφαρμοστέες Βιομηχανίες: Καταστήματα Οικοδομικών Υλικών, Αγροκτήματα, Τυπογραφεία, Οικοδομικές εργασίες, Ενέργεια και Εξόρυξη, Καταστήματα Τροφίμων & Ποτών, Διαφημιστική Εταιρεία
• Τύπος Μηχανής: Υδραυλικός Σιδηρουργός
• Παρέχεται υπηρεσία μετά την πώληση: Online υποστήριξη, τεχνική υποστήριξη βίντεο, επιτόπια συντήρηση και επισκευή
• Σέρβις μετά την εγγύηση: τεχνική υποστήριξη βίντεο, ηλεκτρονική υποστήριξη, επιτόπια συντήρηση και επισκευή
• Τοπική υπηρεσία Τοποθεσία: Καμία
• Slide Stroke (mm): 55/80
• Πιστοποίηση: CE
• Χωρητικότητα πίεσης: 70T
• Λειτουργία: Τρύπες διάτρησης, Κοπή χάλυβα διατομής, εγκοπή, γωνιακή εγκοπή, κάμψη
• Γροθιά στο Notch Station Βαθύς λαιμός: 125
• Μέγιστη χωρητικότητα: 70Τ
• Διάμετρος*Πάχος: 57*9
• Ταξίδια: 55
• Τυπική μέγιστη διάτρηση: 57
• Προαιρετική μέγιστη διάτρηση: 160
• Μέγιστο μέγεθος δέσμης: 305
• Χρώμα: Κίτρινο / Επιλογή
