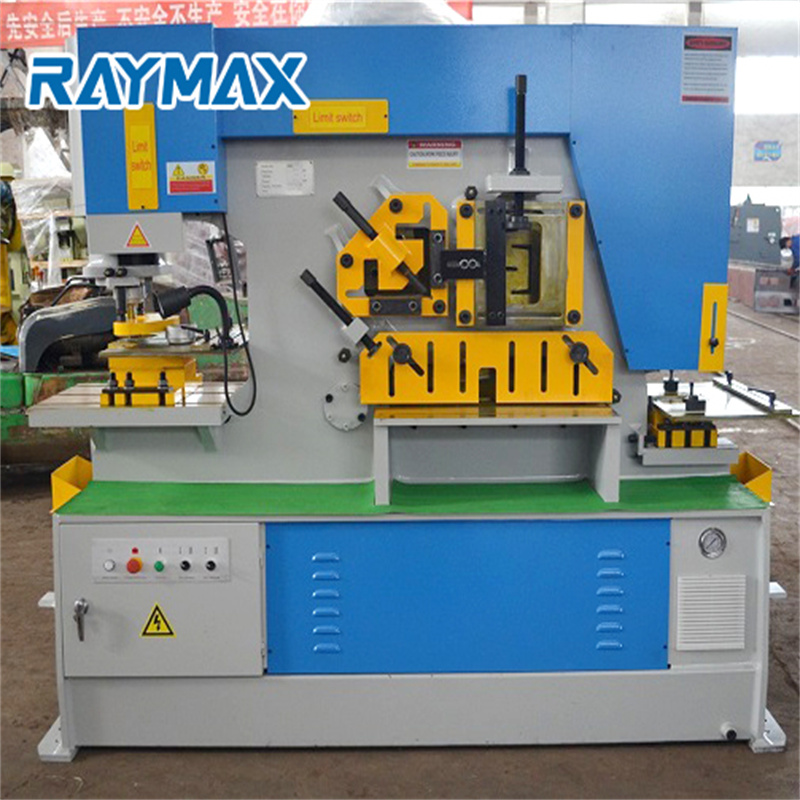

Μηχανή διάτρησης και κοπής μεταλλικών υδραυλικών σιδηρουργών

Οι Υδραυλικοί Σιδηρουργοί έχουν σχεδιαστεί με πολλαπλές λειτουργίες για εξοικονόμηση εργασίας, χρόνου, ενέργειας και κόστους. Αυτό επιτρέπει στην Accurl Ironworkers να καλύψει τις διαφοροποιημένες ανάγκες της βιομηχανίας κατασκευής μετάλλων. Η μέγιστη απόδοση και η μεγάλη διάρκεια ζωής διασφαλίζονται με τη χρήση των πιο πρόσφατων μεθόδων κατασκευής, συμπεριλαμβανομένου του ισχυρού σχεδιασμού CAD, της σύγχρονης γραμμής παραγωγής με εξοπλισμό CNC και του συνεχούς ποιοτικού ελέγχου.

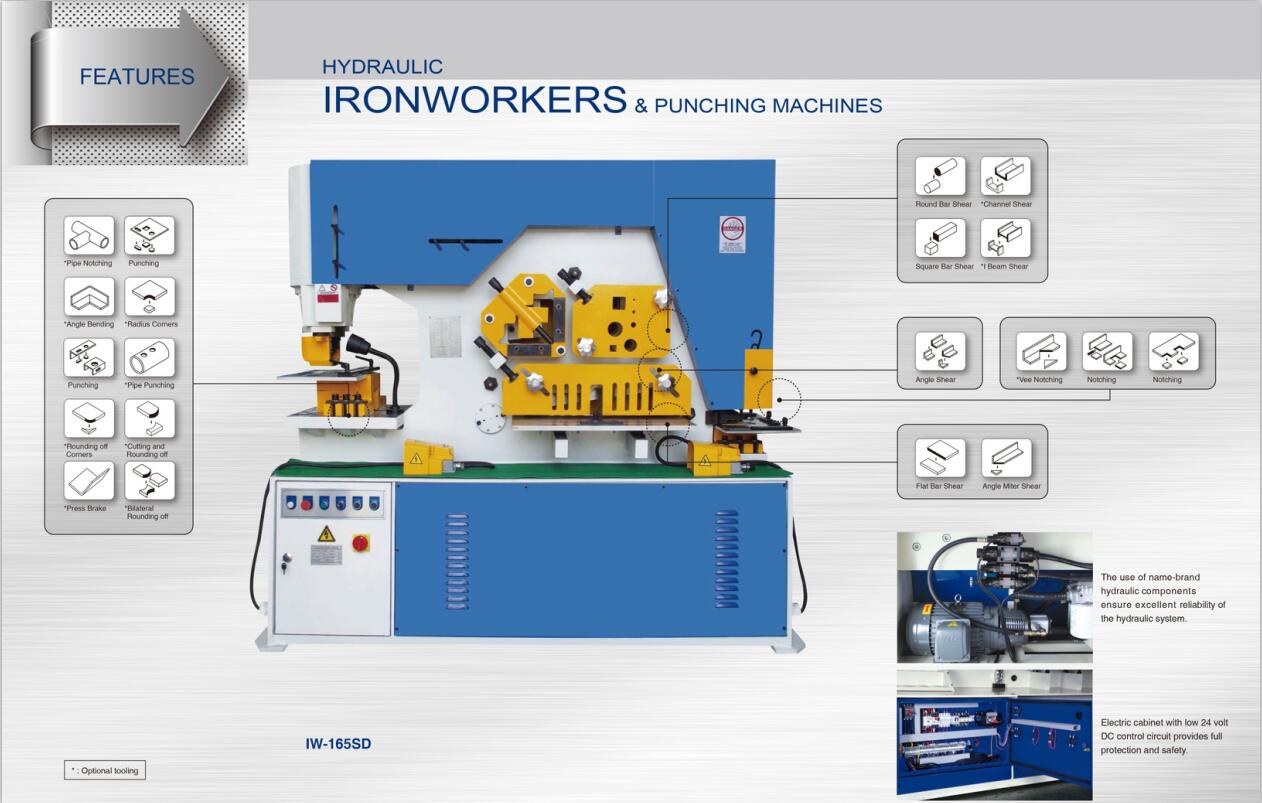

ΣΤΑΘΜΟΙ ΕΡΓΑΣΙΑΣ

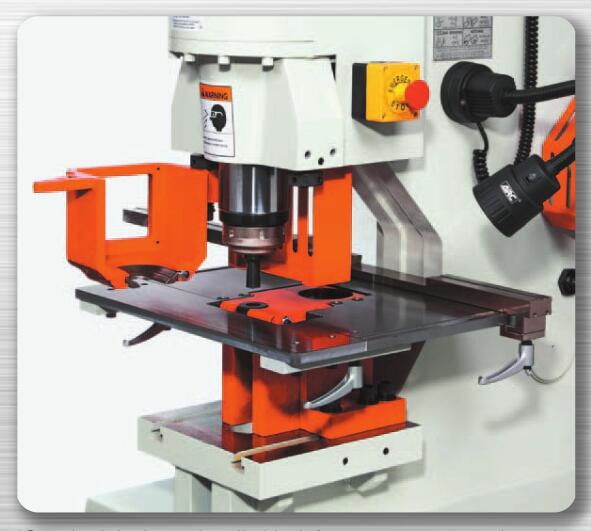

Punching Station

1. Διατίθεται μια πλήρης σειρά από γροθιές και μήτρες για διάφορες ανάγκες διάτρησης.

2. Σύστημα παξιμαδιών συγκράτησης γρήγορης αλλαγής για γρήγορη αλλαγή εργαλείων διάτρησης.

3. Προσεγμένα απογυμνωτή για ορατότητα, ασφάλεια και ευκολία στη χρήση.

4. Ένα μεγάλο τραπέζι 2 τεμαχίων με ζυγαριά και στοπ μέτρησης είναι στάνταρ σε όλα τα μοντέλα.

5. Απογυμνωτή με εναλλάξιμες πλάκες διαφόρων ανοιγμάτων για την ελαχιστοποίηση της παραμόρφωσης είναι στάνταρ σε όλα τα μοντέλα.

PUNCHINGMODEL	IW-60S IW-60SD	IW-80S IW-80SD	IW-100S IW-100SD	IW-125S IW-125SD	IW-165SD
Δύναμη διάτρησης	60 τόνοι	80 τόνοι	100 τόνοι	125 τόνοι	165 τόνοι
Χωρητικότητα διάτρησης S	ø22 x 20	ø26 x 22	ø28 x 26	ø33 x 27	ø37 x 32
Χωρητικότητα διάτρησης SD	ø50 x 9	ø50 x 12	ø50 x 15	ø50 x 18	ø50 x 24
Βάθος λαιμού S	310	310	310	310	--
Βάθος λαιμού SD	510	510	510	510	510
Μέγιστο μήκος διαδρομής	100	100	100	100	100
Κύκλοι / Ελάχ. (20mm διαδρομή)	30	29	28	28	29
Ύψος εργασίας μέχρι να πεθάνει	1010	1050	1044	1069	1050

Flat Bar Shearing Station

1. Ειδικά επεξεργασμένη άνω λεπίδα για καθαρή διάτμηση με ελάχιστη παραμόρφωση.

2. Η κάτω λεπίδα έχει τέσσερις χρησιμοποιήσιμες κοπτικές άκρες.

3. Κοπή φαλτσών μεταβλητού βαθμού στη γωνιακή φλάντζα.

4. Εύκολα ρυθμιζόμενο κράτημα.

5. Τραπέζι στήριξης με οδηγούς για ακριβή τοποθέτηση.

ΜΟΝΤΕΛΟ ΕΠΙΠΕΔΗΣ ΚΟΠΗΣ	IW-60S IW-60SD	IW-80S IW-80SD	IW-100S IW-100SD	IW-125S IW-125SD	IW-165SD
Flat Bar Shear S	350 x 15	460 x 15	610 x 16	125 τόνοι	760 x 20
Flat Bar Shear SD	240 x 20	300 x 20	400 x 20	400 x 25	400 x 30
Μήκος λεπίδας	360	465	620	620	770
Διακοσμητική φλάντζα με γωνία	100	100	100	100	120
Ύψος εργασίας	910	926	954	920	920

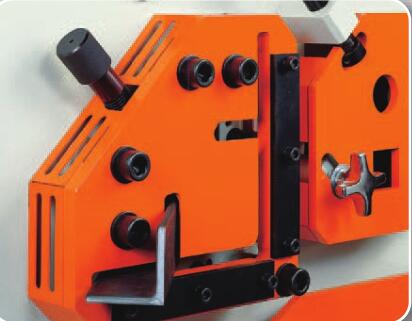

Σταθμός κοπής γωνίας

1. Μονή διάτμηση χωρίς απώλεια υλικού και ελάχιστη παραμόρφωση.

2. Η κοπή 45° είναι εύκολη και καθαρή.

3. Σταθερές λεπίδες με τέσσερις χρησιμοποιήσιμες κοπτικές ακμές.

4. Επιλέξιμες γωνιακές ακτίνες σε κινούμενες λεπίδες για βέλτιστα αποτελέσματα σε μικρές ή μεγάλες γωνίες.

ΜΟΝΤΕΛΟ ΓΩΝΙΑΚΗΣ ΚΟΠΗΣ	60S IW-60SD	80S IW-80SD	100S IW-100SD	125S IW-125SD	IW-165SD
Σε διάτμηση 90°	130 x 130 x 12	150 x 150 x 12	150 x 150 x 15	150 x 150 x 15	150 x 150 x 20
Σε 45° Διάτμηση Mitre	65 x 65 x 8	75 x 75 x 9	75 x 75 x 9	75 x 75 x 9	75 x 75 x 9
Ύψος εργασίας	1115	1165	1216	1185	1185

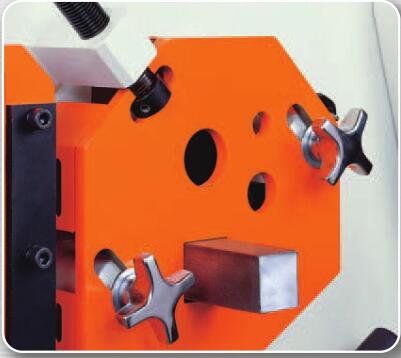

Bar Shearing Station

1. Ένα κράτημα για διάφορα μεγέθη κοπής τετράγωνης ράβδου και κοπής στρογγυλής ράβδου.

2. Για τα περισσότερα μοντέλα διατίθενται προαιρετικά εργαλεία διάτμησης καναλιών και ράβδων τομής. (Δείτε το διάγραμμα προδιαγραφών για λεπτομέρειες)

ΜΟΝΤΕΛΟ ΚΟΥΡΙΚΗ ΜΠΑΡ	60S IW-60SD	80S IW-80SD	100S IW-100SD	125S IW-125SD	165 SD
Στρογγυλή κουρτίνα ράβδου	ø40	ø45	ø45	ø50	ø60
Square Bar Shear	38 x 38	300 x 20	400 x 20	50 x 50	60 x 60
Διάτμηση καναλιού (H x B)	125 x 65*	150 x 75*	150 x 75*	150 x 75*	200 x 90*
Διάτμηση IBBeam (H x B)	100	150 x 75*	150 x 75*	150 x 75*	200 x 100*
Ύψος εργασίας	1220	1270	1332	1310	1370

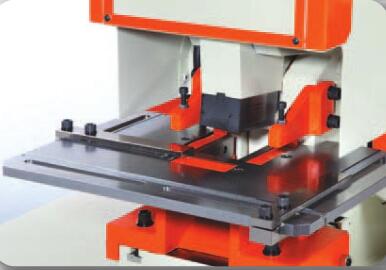

Σταθμός Notching

1. Ιδανικό για εγκοπή επίπεδων ράβδων και γωνιών.

2. Ηλεκτρικά κλειδωμένο προστατευτικό ασφαλείας για μέγιστη ασφάλεια και ορατότητα.

3. Περιλαμβάνεται πίνακας μέτρησης με στοπ για ακριβή τοποθέτηση.

NOTCHINGMODEL	60S IW-60SD	80S IW-80SD	100S IW-100SD	125S IW-125SD	165 SD
Ορθογώνια εγκοπή (Π x Β x Β)	50,8 x 90 x 9	50,8 x 90 x 12	63,5 x 90 x 12	63,5 x 90 x 13	63,5 x 90 x 16
Vee-Notcher (Πλάγια x Πλευρά x Τ)	90 x 90 x 10*	90 x 90 x 12 *	105 x 105 x 12*	105 x 105 x 13*	105 x 105 x 16*
Ύψος εργασίας	910	926	954	920	920

Λεπτομέριες

• CNC ή όχι: CNC
• Κατάσταση: Καινούργιο
• Ονομαστική δύναμη (kN): 125
• Πηγή ισχύος: Υδραυλική
• Τόπος καταγωγής: Anhui, Κίνα
• Τάση: 380V50HZ
• Ισχύς κινητήρα (kW): 7,5HP
• Βάρος (T): 4,2
• Βασικά σημεία πώλησης: Ανταγωνιστική τιμή
• Εγγύηση: 1 έτος
• Τοποθεσία εκθεσιακού χώρου: Αυστραλία, Καναδάς, Ηνωμένο Βασίλειο
• Εφαρμοστέες Βιομηχανίες: Ξενοδοχεία, Καταστήματα Οικοδομικών Υλικών, Εργοστάσιο Κατασκευής, Επισκευαστήρια Μηχανημάτων, Φάρμες, Οικιακή χρήση, Οικοδομικές εργασίες, Ενέργεια και Ορυχεία
• Τύπος μηχανήματος: Υδραυλική πρέσα
• Λέξη-κλειδί: Μηχανή διάτρησης μετάλλων
• Όνομα προϊόντος: Υδραυλική μηχανή διάτρησης και κοπής λαμαρίνας
• Βάθος λαιμού: 500mm
• Χρώμα: Μπλε Λευκό Γκρι
• Δύναμη διάτρησης: 125 τόνοι
• Σκοπός: Εξοικονόμηση κόστους και ενέργειας
• Παρέχεται υπηρεσία μετά την πώληση: Ηλεκτρονική υποστήριξη, τεχνική υποστήριξη βίντεο
• Σέρβις μετά την εγγύηση: τεχνική υποστήριξη βίντεο, επιτόπια συντήρηση και επισκευή, ανταλλακτικά
• Τοποθεσία τοπικής υπηρεσίας: Μεξικό, Αυστραλία, Ηνωμένες Πολιτείες, Μαρόκο, Ρωσία, Καναδάς
• Πιστοποίηση: CE ISO
