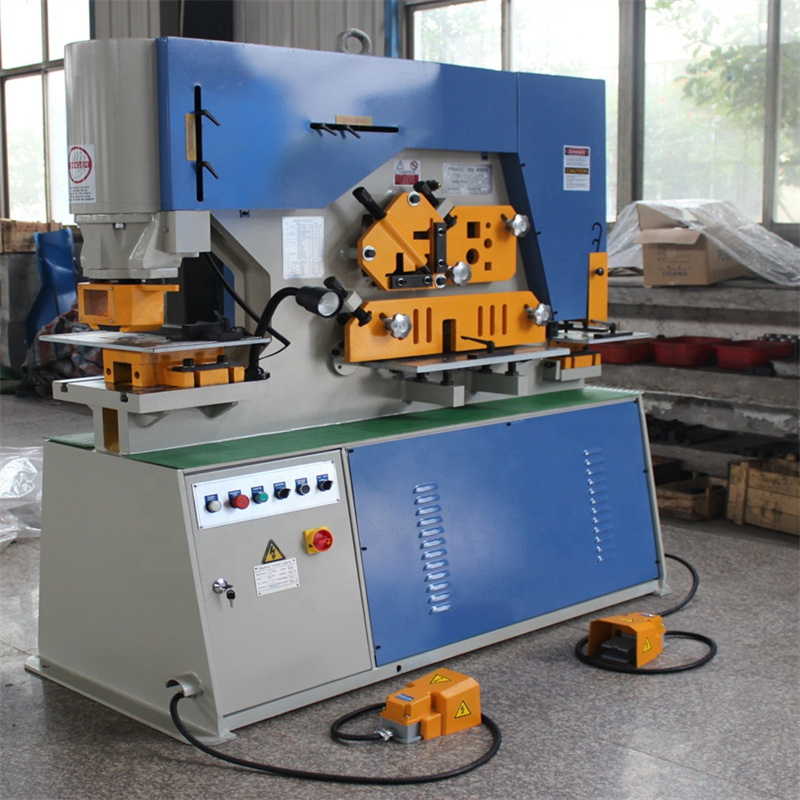

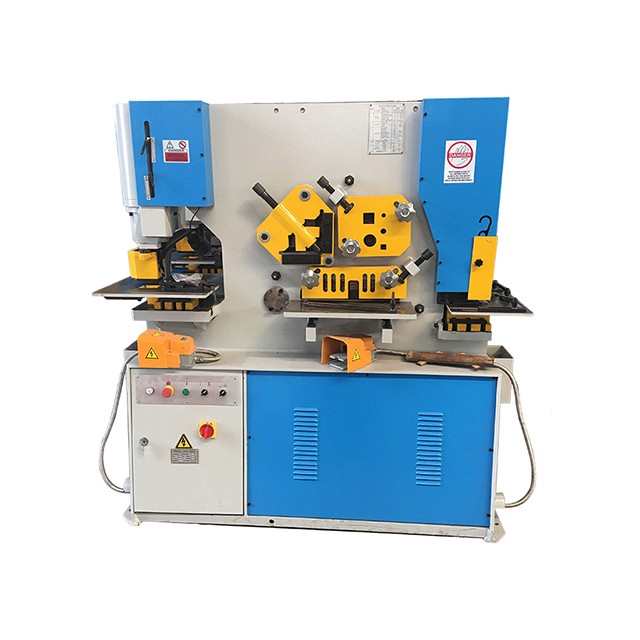

Υδραυλικό μηχάνημα σιδηρουργίας γωνιακής κοπής πιεστηρίου λαμαρίνας 110 τόνων

Εφαρμογή

Υιοθετούν υδραυλικό σύστημα οδήγησης και είναι οι πιο πρόσφατοι εργάτες σιδήρου στη χώρα μας, διάφορες μεταλλικές πλάκες, τετράγωνη ράβδος, στρογγυλή ράβδος, γωνία, κανάλι και δοκός μπορούν να κοπούν, να τρυπηθούν και να εγκοπούν στο μηχάνημα. Είναι επίσης εξοπλισμένο με συσκευή στοπ για κοπή.

1) 2 ξεχωριστά υδραυλικά έμβολα και πεντάλ ποδιού για να επιτρέπεται σε 2 χειριστές να εργάζονται ταυτόχρονα

2) Περισσότερη παραγωγικότητα με ρυθμιζόμενη απόσταση διαδρομής εμβόλου

3) Κεντρικό σύστημα λίπανσης

4) Ηλεκτρικό πίσω μετρητή

5) Φως εργασίας

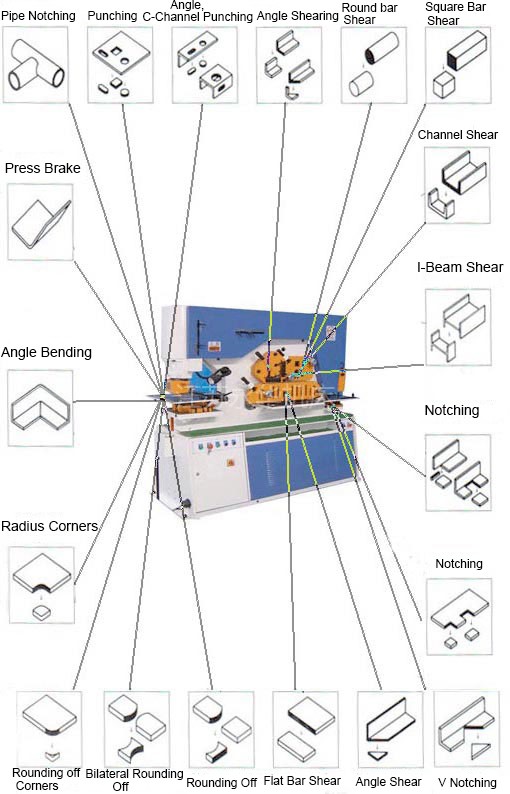

6) Πέντε μεμονωμένοι σταθμοί εργασίας στο μηχάνημα:
α) Διάτρηση και μήτρα Ø26 mm και τυπικά εργαλεία διάτρησης
β) Σετ λεπίδων κοπής από συμπαγή στρογγυλή και τετράγωνη ράβδο
γ) Σετ γωνιακής λεπίδας κοπής
δ) Ψαλίδα κοπής λαμαρίνας
ε) Σετ λεπίδας U-Notching

Προδιαγραφές για Υδραυλικό Σιδηρουργό

Προσδιορισμός	Μοντέλο	Q35Y-12	Q35Y-15	Q35Y-16	Q35Y-20
Χωρητικότητα διαδικασίας		40Τ	55Τ	60Τ	90Τ
Γροθιά	Διάμετρος (διάτρηση)*Πάχος (mm)	22*12	24*15	25*16	30*20
	Εγκεφαλικό επεισόδιο Ram (mm)	60	60	80	80
	Αριθμός εγκεφαλικού επεισοδίου (φορές/λεπτό)	8	8	8	8
Τομή	Μέγιστο πάχος πλάκας (mm)	12*250	15*300	16*250	20*330
	Μέγιστη. πλάτος πλάκας (mm)	/	/	8*400	10*480
Διάτμηση γωνίας	διάτμηση 900 (mm)	100*10	120*12	125*12	140*12
	450 διάτμηση (mm)	70*6	60*6	50*5	50*5
Εγκοπή	Πάχος (mm)	12	15	16	20
	Πλάτος (mm)	22	24	25	30
	Βάθος (mm)	200	200	300	350

Προσδιορισμός	Μοντέλο	Q35Y-25	Q35Y-30	Q35Y-40
Χωρητικότητα διαδικασίας		110Τ	140Τ	200Τ
Γροθιά	Διάμετρος (διάτρηση)*Πάχος (mm)	35*25	38*26	41*35
	Εγκεφαλικό επεισόδιο Ram (mm)	80	80	100
	Αριθμός εγκεφαλικού επεισοδίου (φορές/λεπτό)	6	6	8~25
Τομή	Μέγιστο πάχος πλάκας (mm)	25*330	30*355	35*400
	Μέγιστη. πλάτος πλάκας (mm)	16*600	20*600	25*700
Διάτμηση γωνίας	διάτμηση 900 (mm)	160*14	180*16	200*18
	450 διάτμηση (mm)	60*6	60*6	80*10
Εγκοπή	Πάχος (mm)	25	26	35
	Πλάτος (mm)	35	38	41
	Βάθος (mm)	400	600	600

Αναλυτικές εικόνες

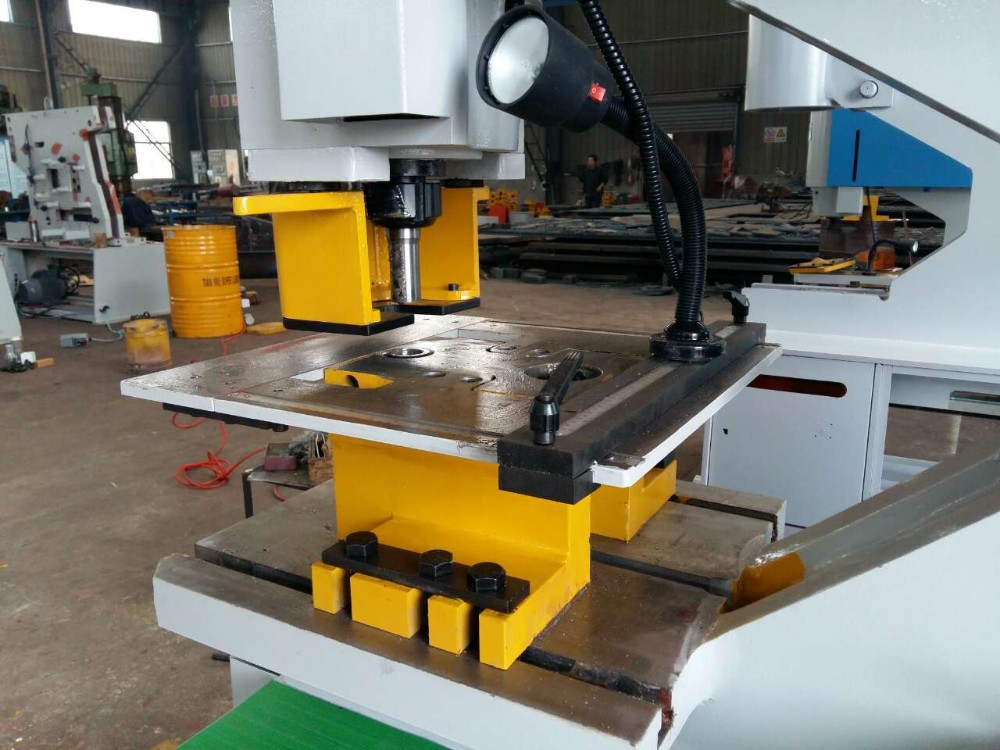

Punching Station

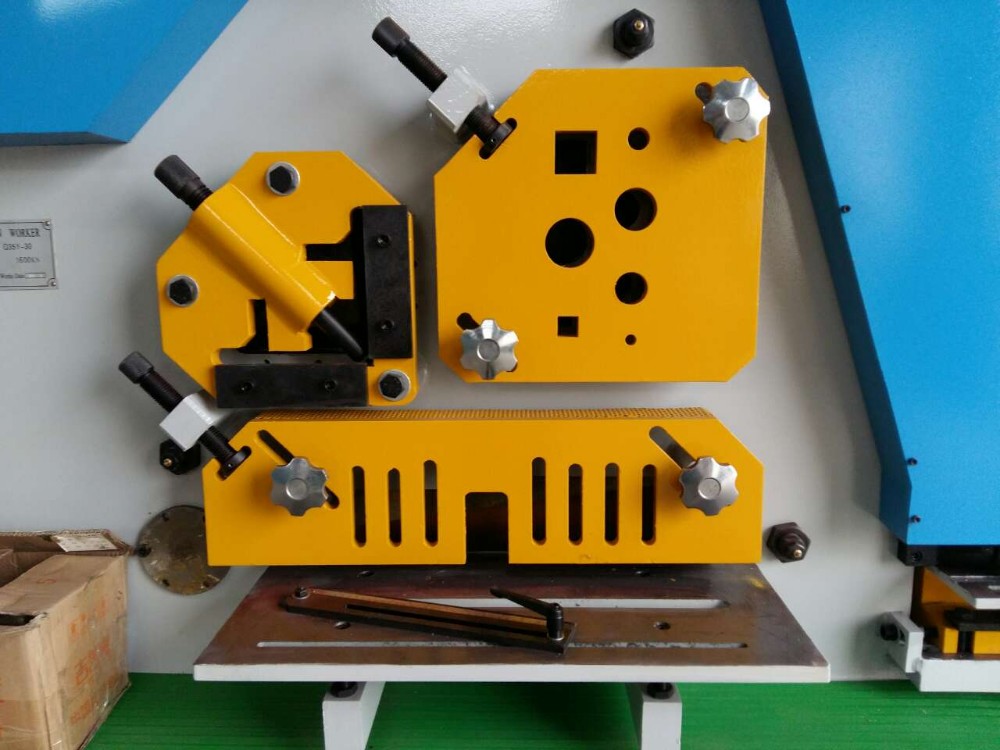

Σταθμοί κοπής στερεών αποθεμάτων, επίπεδης ράβδου και γωνίας.

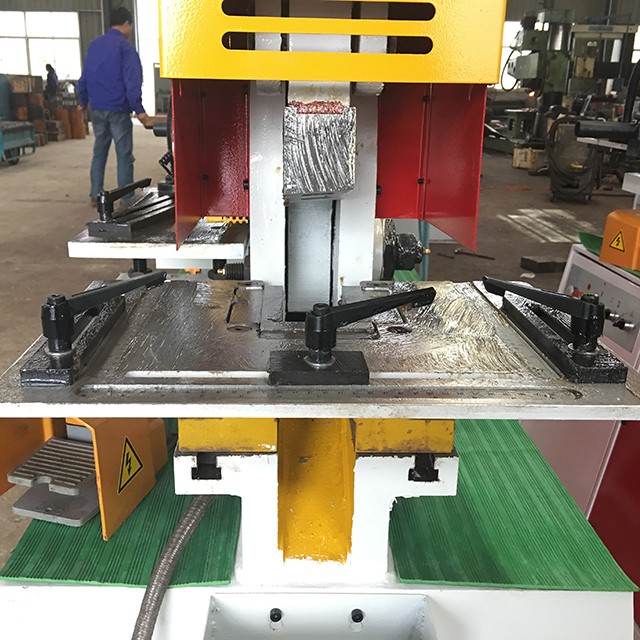

Rectangle Notching Station

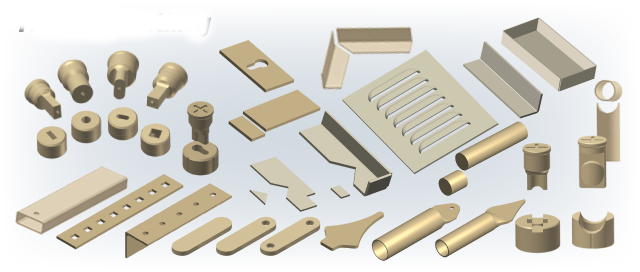

Εργαλεία καλουπιών και δείγματα.

Λεπτομέριες

• CNC ή όχι: Κανονικό
• Κατάσταση: Καινούργιο
• Ονομαστική δύναμη (kN): 1100
• Πηγή ισχύος: Υδραυλική
• Τάση: 380v
• Διάσταση(Μ*Π*Υ): 2350*960*2090
• Ισχύς κινητήρα (kW): 15
• Βάρος (T): 4500
• Βασικά σημεία πώλησης: Πολυλειτουργικό
• Εγγύηση: 12 μήνες
• Τοποθεσία εκθεσιακού χώρου: Καμία
• Εφαρμοστέες Βιομηχανίες: Καταστήματα Οικοδομικών Υλικών, Καταστήματα επισκευής μηχανημάτων, Οικοδομικές εργασίες, Εργοστάσιο Μεταποίησης, Ενέργεια & Μεταλλεία
• Τύπος μηχανήματος: Υδραυλική πρέσα
• Πίεση διάτρησης (KN): 1100 Σιδηρουργός
• Μέγιστο πάχος διάτμησης (mm): 25 Σιδηρουργός
• Μέγεθος κοπής One Stroke(mm): 25*330
• Πρότυπο βάθος λαιμού (mm): 400
• Πάχος διάτρησης (mm): 25
• Μέγιστη διάμετρος διάτρησης (mm): 25
• Σέρβις μετά την εγγύηση: τεχνική υποστήριξη βίντεο, επιτόπια συντήρηση και επισκευή, ανταλλακτικά, ηλεκτρονική υποστήριξη
• Τοπική υπηρεσία Τοποθεσία: ΗΑΕ
• Πιστοποίηση: ce
