Μηχανή διάτρησης μηχανής διάτμησης υδραυλικής λαμαρίνας χάλυβα

Υδραυλική σιδηρουργική μηχανή

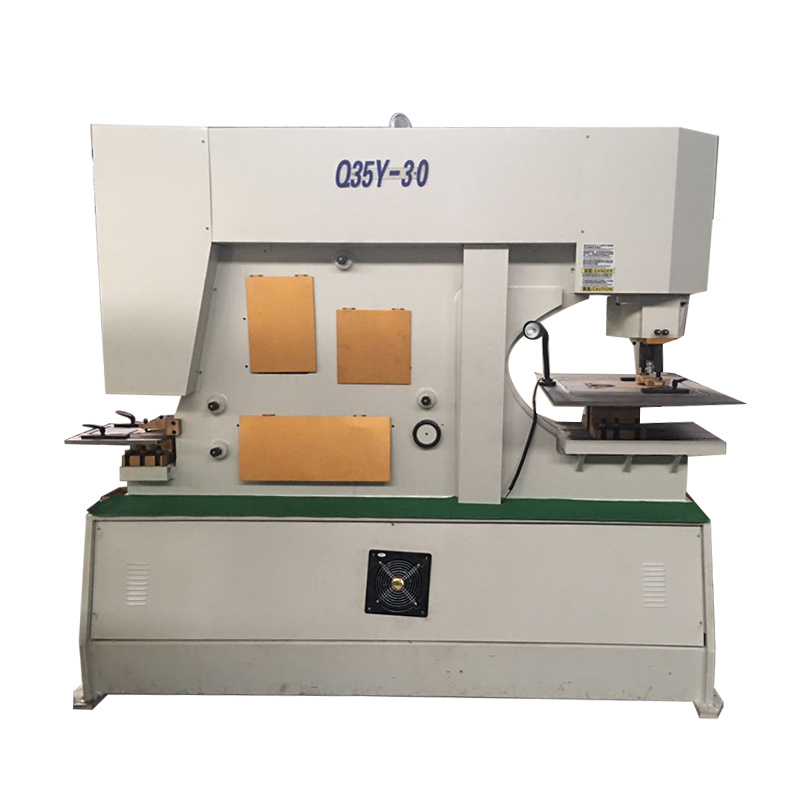

Ο υδραυλικός σιδηρουργός της σειράς Q35Y υιοθετεί το υδραυλικό σύστημα οδήγησης. Ο σιδηρουργός μπορεί να κόψει κάθε είδους τρύπες. Διάφορες μεταλλικές πλάκες, τετράγωνη ράβδος, χάλυβας γωνίας, στρογγυλό σίδερο, επίπεδες ράβδοι, ράβδοι με προφίλ, χάλυβας καναλιών και χάλυβας δοκών μπορούν να κοπούν, να τρυπηθούν και να εγκοπούν στις μηχανές.

Λίστα αξεσουάρ

* Ένα σετ μήτρας διάτρησης
* Ένα σετ από γωνιακή ατσάλινη λεπίδα
* Ένα σετ λεπίδας καναλιού
* Ένα σετ λεπίδας κοπής
* Ένα σετ λεπίδας εγκοπής

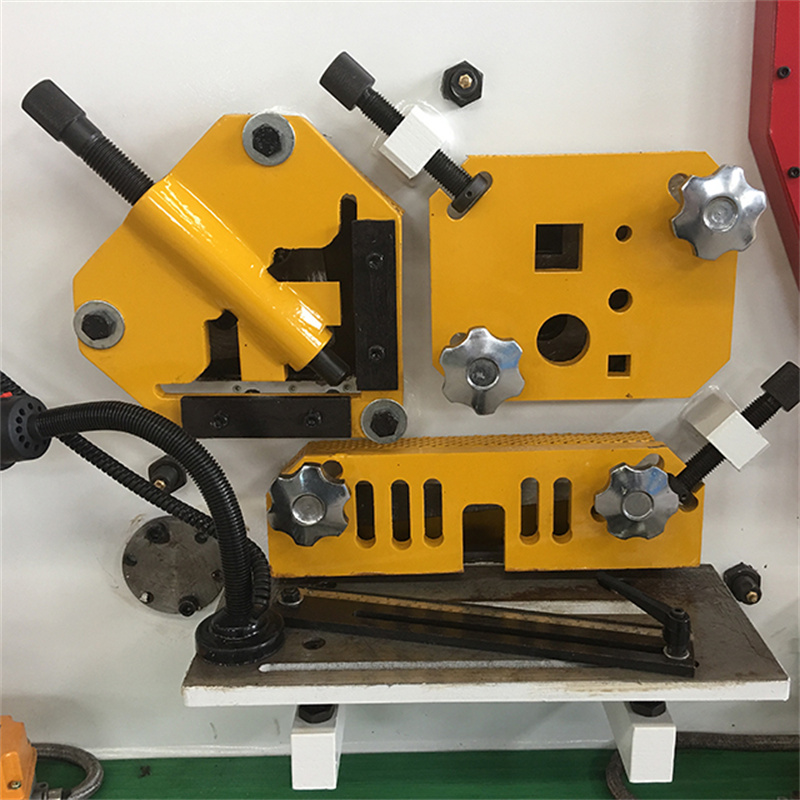

Διατμητικός Σταθμός

ένα. Στρογγυλή και τετράγωνη κοπή ράβδων: υπάρχουν πολλές τρύπες για διάφορα μεγέθη. Η ρυθμιζόμενη συσκευή συγκράτησης είναι βολική για την κοπή διαφόρων μεγεθών στρογγυλής και τετράγωνης ράβδου, καναλιού, δοκού κ.λπ.
σι. Επίπεδη κοπή ράβδου: μεγάλος βραχίονας 15" με ένθετη κλίμακα ως στάνταρ εξοπλισμός. Ειδική λεπίδα κατά της παραμόρφωσης για ποιοτική κοπή. Η κάτω λεπίδα έχει τέσσερις άκρες χρήσης. Υπάρχει βίδα που επιτρέπει τη ρύθμιση του κενού χωρίς να χρειάζεται γρίφωμα.
ντο. Γωνιακή κοπή σιδήρου: η γωνιακή ψαλίδα σιδήρου έχει τη δυνατότητα να κόβει γωνιακό σίδερο σε 45 μοίρες & 90 μοίρες με λεπίδα σε σχήμα ρόμβου. π.χ. Αυτό δίνει στον χειριστή τη δυνατότητα να φτιάξει μια γωνία κορνίζας για τέλειες συγκολλήσεις.δ. Λεπίδα σε σχήμα διαμαντιού για ποιοτικές κοπές που είναι ελάχιστη σπατάλη υλικού. Εύκολα ρυθμιζόμενη συσκευή συγκράτησης για ακριβή κοπή πλακών.

Punching Station

ένα. Μεγάλο παράθυρο προβολής σε στρίπερ.
σι. Σχεδιασμός με αιώρηση για εύκολη λειτουργία.
ντο. Διαθέσιμο μοναδικό στυλ επιτρέπει διάτρηση με μεγάλη γωνία σιδήρου και διάτρηση μεγάλων καναλιών.
ρε. Γρήγορη αλλαγή παξιμάδι ζεύξης και χιτώνιο για γρήγορη αλλαγή αντικατάστασης
μι. Μεγάλο τραπέζι μέτρησης δύο τεμαχίων με κανόνες και στοπ ως βασικός εξοπλισμός.

Σταθμός Notching

ένα. Μοναδικός σχεδιασμός για αξεπέραστη κοπή γωνίας και επίπεδης ράβδου.
σι. Ηλεκτρικό προστατευτικό κλειδώματος ασφαλείας και τρία στοπ μέτρησης για ακριβή τοποθέτηση.
ντο. με αεριζόμενη συσκευή για καλή ορατότητα.
ρε. Ο σταθμός εγκοπής διαθέτει επίσης ένα μεγάλο τραπέζι με στοπ υλικού.

Προδιαγραφές μηχανήματος

Μοντέλο			Q35Y-20	Q35Y-25	Q35Y-30	Q35Y-35	Q35Y-40
Ικανότητα επεξεργασίας (KN)			750	1100	1400	1700	2000
Αντοχή σε εφελκυσμό υλικού (Mpa)			≤450	≤450	≤450	≤450	≤450
Επίπεδη κουρά	Μέγιστη. Διατμητική ικανότητα (πάχος* πλάτος (mm)		20×330	25×330	30×355	30×400	35×450
			10×480	16×600	20×600	25×600	30×750
Κούρα ράβδου	Τετράγωνη μπάρα (mm)		50	50	55	60	65
	Στρογγυλή ράβδος (mm)		50	60	65	70	75
	C-κανάλι (mm)		160×5	200×9	280×11	300×11	320×12
	I-beam (mm)		160×6	200×9	280×10	300×10	320×10
Διάτμηση γωνίας	Διάτμηση 90° (mm)		140×12	160×14	180×16	180×8	200×20
	Διάτμηση 45° (mm)		50Χ5	60Χ6	60Χ6	80Χ8	80Χ10
Διάτρηση τρύπας	Μέγιστη. Ικανότητα διάτρησης (διάμετρος* πάχος) (mm)		Φ30*20	Φ35*25	Φ38*26	Φ40*35	Φ40*40
Κινητήρας (KW)			5.5	7.5	11	15	18.5
Διάσταση (mm)		Μήκος	1860	2355	2680	2800	3200
		Πλάτος	790	960	1040	1260	1440
		Υψος	1900	2100	2300	2400	2450
Βάρος			2200	4800	6300	7300	980

Λεπτομέριες

• CNC ή όχι: Κανονικό
• Κατάσταση: Καινούργιο
• Ονομαστική δύναμη (kN): 600
• Πηγή ισχύος: Υδραυλική
• Έτος: 2021
• Τάση: 220
• Διάσταση(Μ*Π*Υ): 1650x600x1700
• Ισχύς κινητήρα (kW): 7,5
• Βάρος (Τ): 1,6
• Βασικά σημεία πώλησης: Υψηλή παραγωγικότητα
• Εγγύηση: 2 χρόνια
• Τοποθεσία εκθεσιακού χώρου: Καμία
• Εφαρμοστέες Βιομηχανίες: Εργοστάσιο Κατασκευής, Κατασκευαστικές εργασίες, Καταστήματα επισκευής μηχανημάτων, Καταστήματα Οικοδομικών Υλικών
• Μέγεθος: 3600x900x1500mm
• Όνομα: μηχανή κάμψης φρένων πρέσας λαμαρίνας
• Πιστοποίηση: ce
• Παρέχεται υπηρεσία μετά την πώληση: Δωρεάν ανταλλακτικά
• Εξυπηρέτηση μετά την εγγύηση: Ηλεκτρονική υποστήριξη
