Delem Da66t 125 3+1 4+1 6+1 8+1 Cnc Hydraulic Press Brake For Metal Plate Bending

Πληροφορίες Προϊόντος

Αυτή η μηχανή είναι μια νέα μηχανή κάμψης CNC που κυκλοφόρησε από τη RAYMAX το 2020 και είναι κατάλληλη για κατασκευαστές με απαιτήσεις υψηλής ακρίβειας και απόδοσης κόστους. Το μηχάνημα είναι το πιο δημοφιλές μοντέλο μας σε όγκο και ένα πραγματικό άλογο εργασίας, το οποίο είναι κατασκευασμένο από εξαρτήματα υψηλής ποιότητας και προσφέρει σοβαρή αξιοπιστία. Η τεχνολογία συγχρονισμού Y1 & Y2 εξασφαλίζει υψηλές ταχύτητες προσέγγισης, κάμψης και επιστροφής. Η ικανότητα του μήκους κάμψης και το εύρος πίεσης μπορούν να προσαρμοστούν για να ανταποκρίνονται στις διάφορες απαιτήσεις παραγωγής.

Επιστημονικός σχεδιασμός

1, Σύγχρονη κίνηση των αξόνων Υ1 και Υ2 που ελέγχεται ο καθένας από ανεξάρτητο κύλινδρο

2, Δυνατότητα προσθήκης επιλογών και αναβαθμίσεων στη διαμόρφωση, σε μεταγενέστερο στάδιο

Φιλικό προς το περιβάλλον

Χαμηλός θόρυβος κατά τη διάρκεια της αναμονής και γρήγορη πτώση (λιγότερο από 25 ντεσιμπέλ), πίεση και επιστροφή, καθώς η πίεση στο υδραυλικό σύστημα είναι ο έλεγχος κλειστού βρόχου του κύριου σερβοκινητήρα. Κατανάλωση ενέργειας χαμηλότερη από τη γενική μηχανή κατά 60% με τη χρήση σερβοκινητήρα.

Σταθερή και ανθεκτική απόδοση του σώματος του μηχανήματος

1, Ολοκληρωμένη συγκόλληση πλαισίου μηχανής.

2, Το πλαίσιο της μηχανής που σχηματίζεται από το τρισδιάστατο κέντρο μηχανικής κατεργασίας CNC σε μία διαδικασία, που εξασφαλίζει τον παραλληλισμό και την κατακόρυφη κάθε επιφάνεια τοποθέτησης.

3, Εσωτερική πλαστικοποίηση καταπόνησης με σκλήρυνση.

4, Πυροβολισμός για αφαίρεση σκουριάς και αντισκωριακή επεξεργασία.

1. Σύστημα ελέγχου: DA52s (Προαιρετικό Cybelec CT8 από την Ελβετία)

Γρήγορος προγραμματισμός μιας σελίδας

•Πλοήγηση με πλήκτρα πρόσβασης

•7” VGA έγχρωμο TFT

•Έως 4 άξονες (Υ1, Υ2 και 2 βοηθητικοί άξονες)

•Έλεγχος στέμματος

•Βιβλιοθήκη εργαλείων/υλικών/προϊόντων

•USB, περιφερειακή διασύνδεση

•Οι βασικές λειτουργίες ελέγχου του μηχανήματος είναι ο άξονας Y1 Y2 XR.

•Προηγμένοι αλγόριθμοι ελέγχου άξονα Υ για βαλβίδες κλειστού βρόχου καθώς και ανοιχτού βρόχου

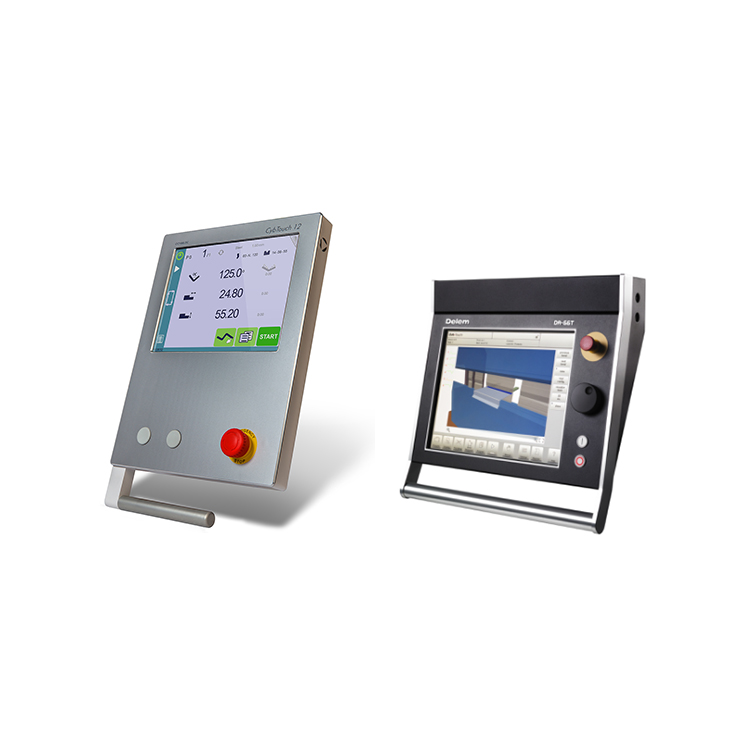

Προαιρετικό σύστημα ελέγχου:

(DA66T DA69T / Cybelec CT8 CT12 από την Ελβετία)

Προαιρετικός Άξονας (3 1/4 1/6 1/8 1)

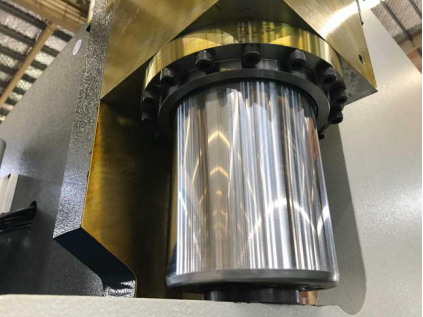

2. Κύλινδρος
Ως κινεζική μάρκα premium, έχει διάρκεια ζωής άνω των 10 ετών

3. Αναλογική Βαλβίδα
Η αναλογική βαλβίδα ρυθμίζει με ακρίβεια τις κινήσεις των αξόνων Y1 Y2

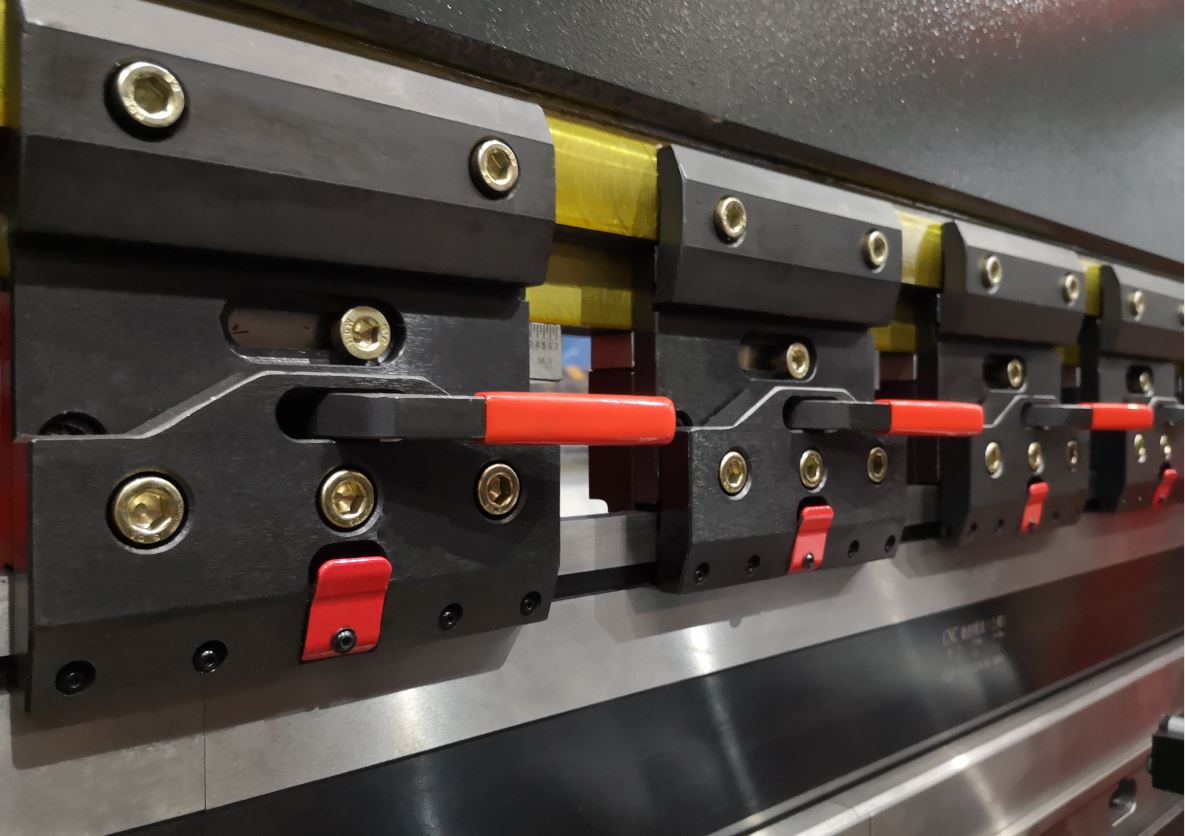

4. Γρήγορο Κλιπ
Γρήγορες αλλαγές εργαλείου χάρη στην κατακόρυφη ρύθμιση, για να μειώσετε τους χρόνους εγκατάστασης

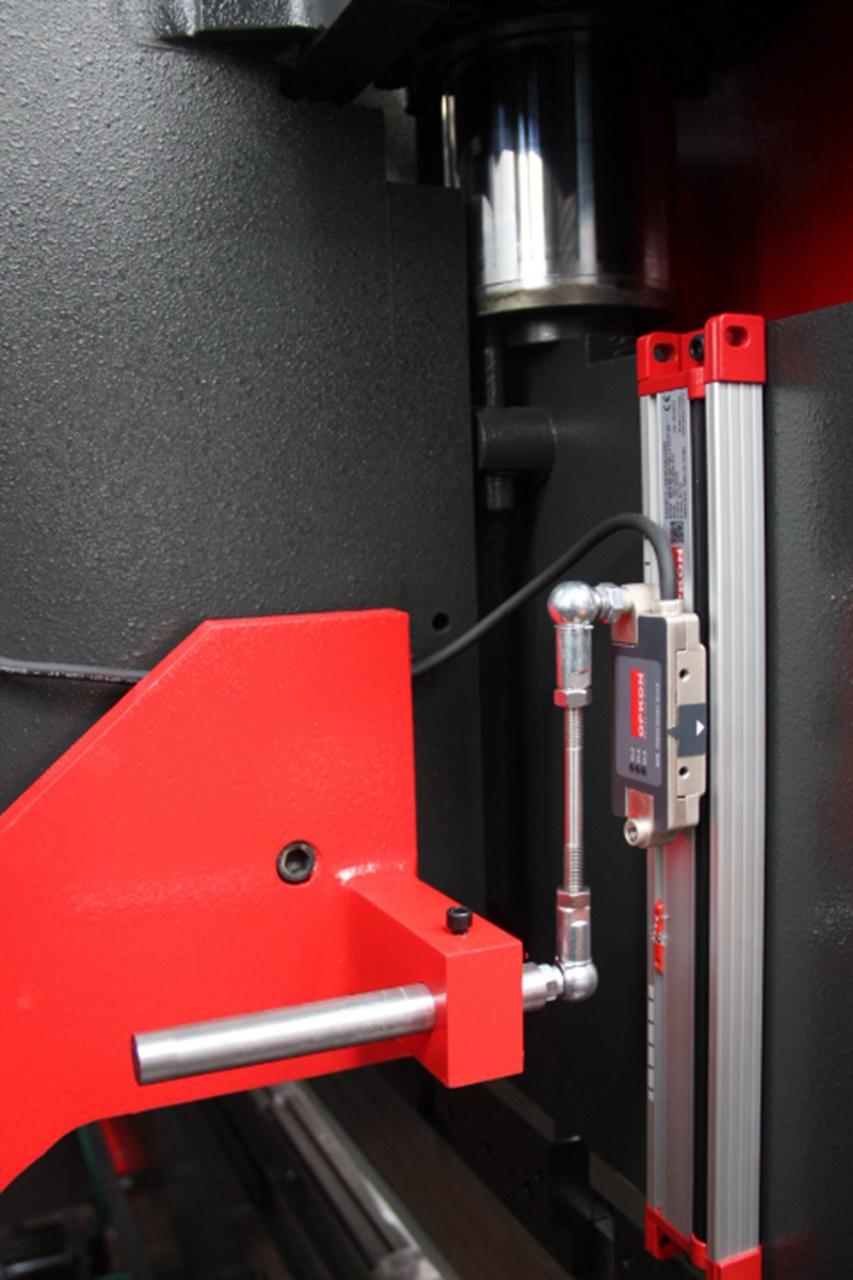

5. Ο χάρακας πλέγματος δίνει ακριβή τοποθέτηση
Το οπτικό γραμμικό σύστημα καθοδήγησης στερεώνεται στο κρεβάτι του μηχανήματος με χωριστό βραχίονα. Με αυτήν τη λύση, όλες οι τιμές εκτροπής μπορούν να καταγραφούν για να προσαρμόσουν τις ευαισθησίες και την επαναληψιμότητα των δεσμεύσεών σας.

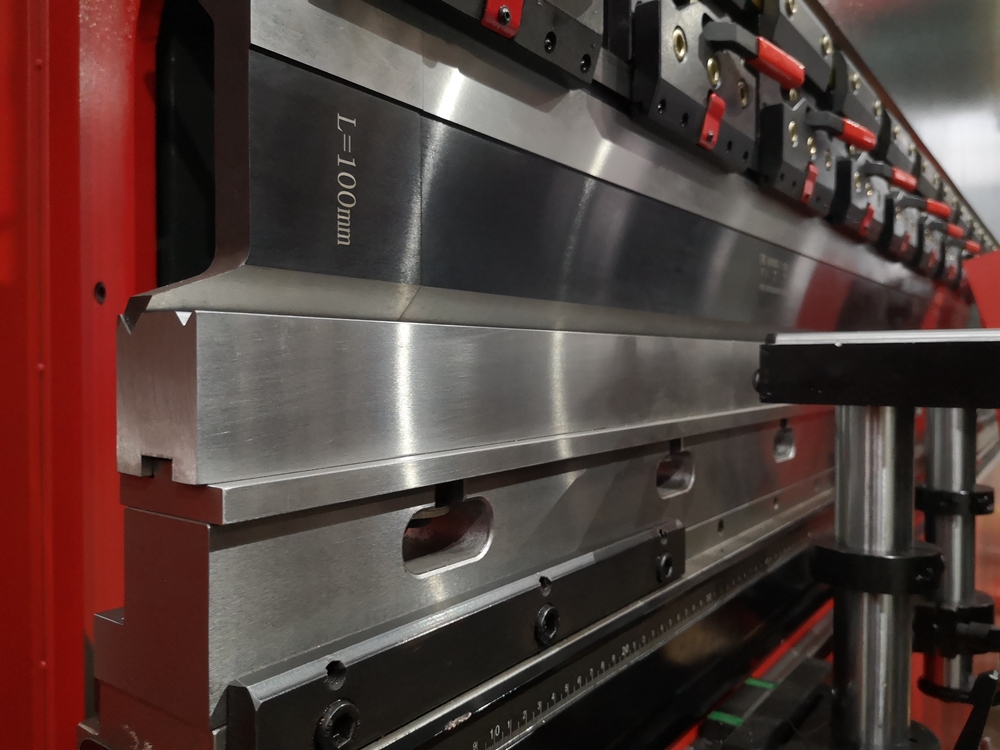

6. Καλούπι CNC (Golin)
Ομόκεντρο καλούπι CNC, πολλαπλών λειτουργιών, εύκολο στην αλλαγή πλευρών

7. Αυτόματο Σύστημα Στέψης
Ισοσταθμισμένη αντιστάθμιση, τέλεια γωνία κάμψης Έλεγχος από σύστημα ελέγχου CNC DA52s

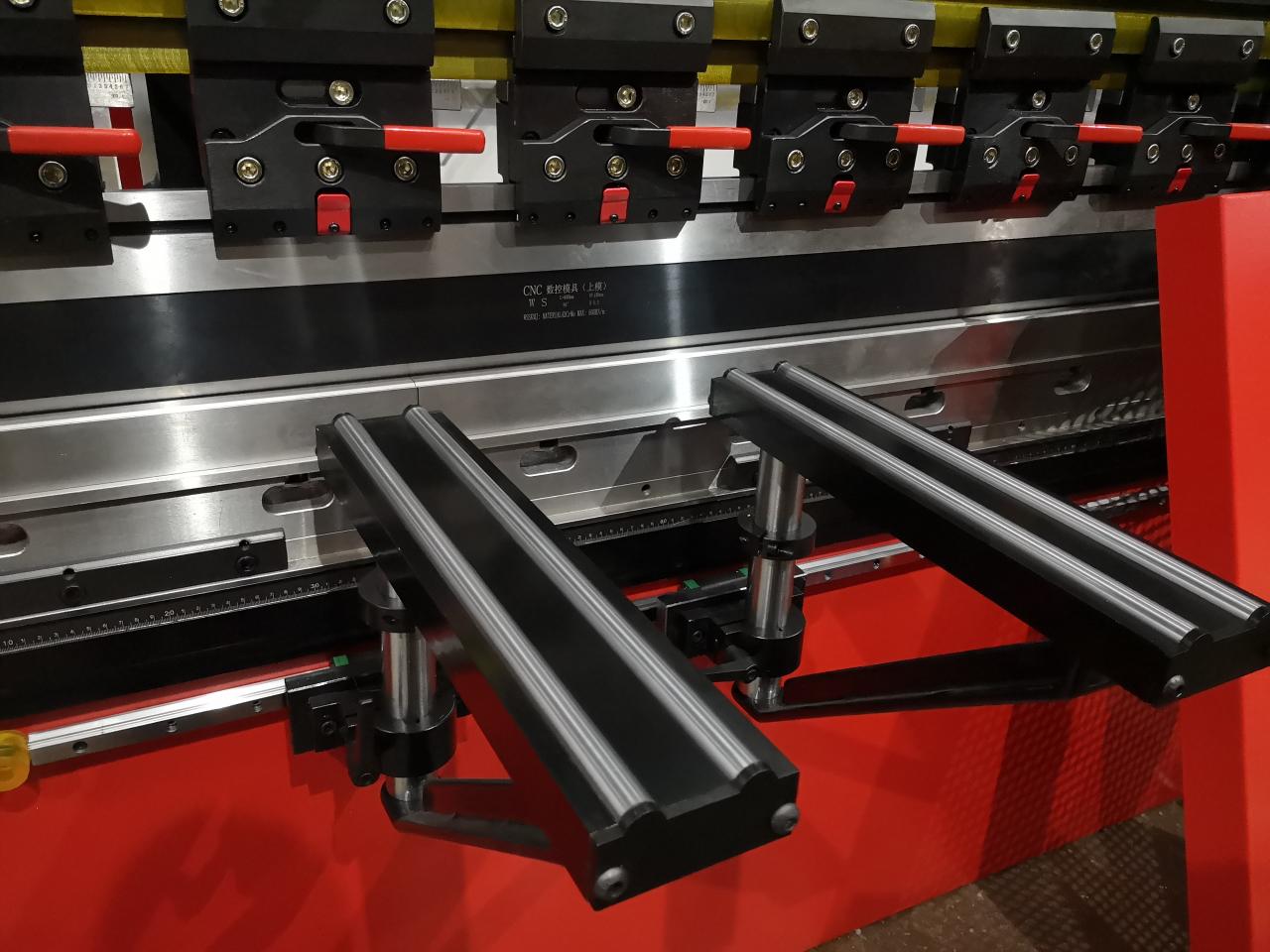

8. Υποστηρικτικός βραχίονας
Οι εργονομικοί βραχίονες στήριξης και ο φωτισμός της περιοχής εργασίας led χρησιμεύουν για τη μεγιστοποίηση της ευκολίας λειτουργίας σας

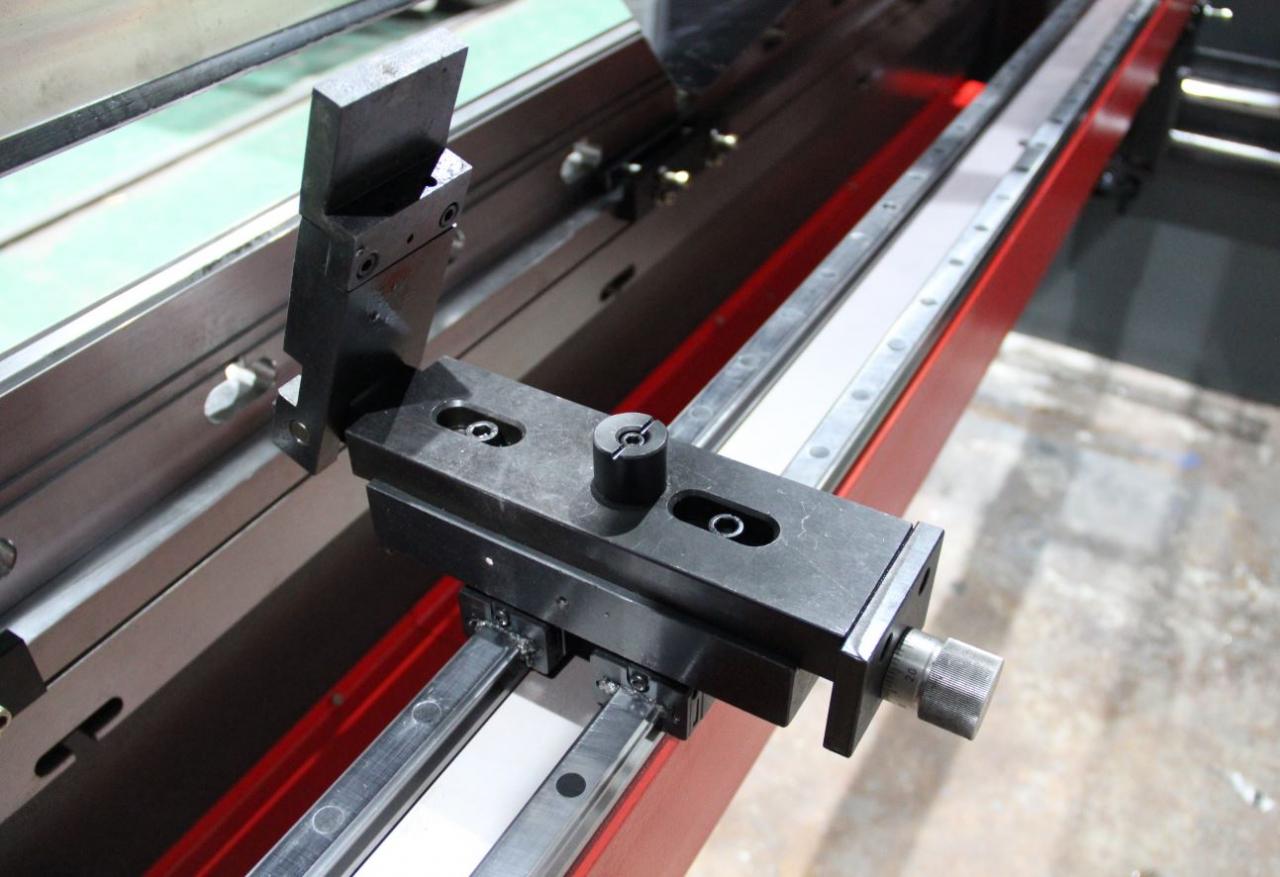

9. Διπλοί γραμμικοί οδηγοί και ενσωματωμένη δοκός υποστήριξης
Για να βελτιώσετε την ακρίβεια της κίνησης των δακτύλων

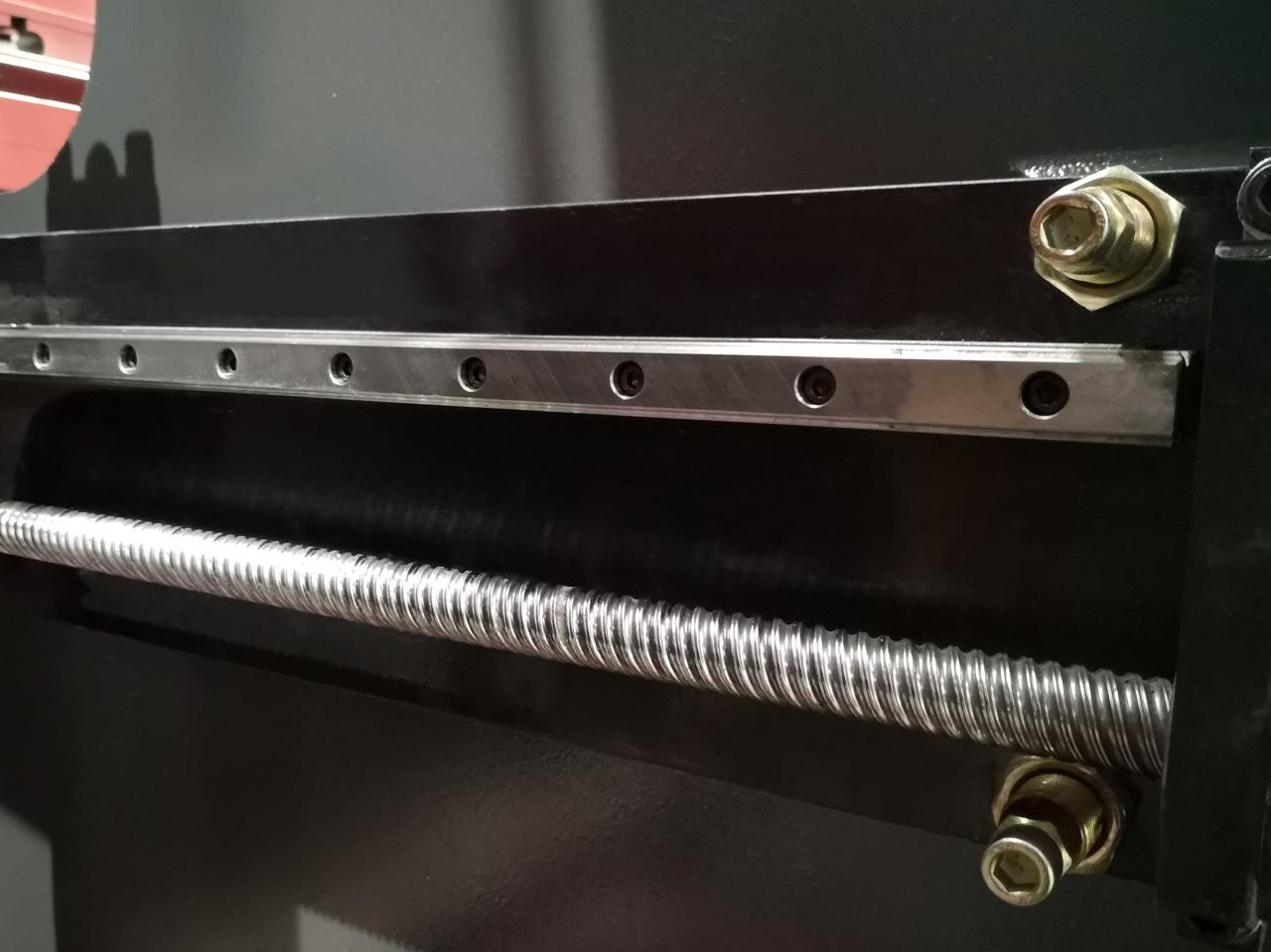

10. Σφαίρα και γραμμικός οδηγός
Δυναμικοί μετρητές πλάτης και ο άξονας υψηλής ταχύτητας χάρη στη σφαιρική βίδα και τον γραμμικό οδηγό για τη βελτίωση της ακρίβειας κίνησης του πίσω μετρητή

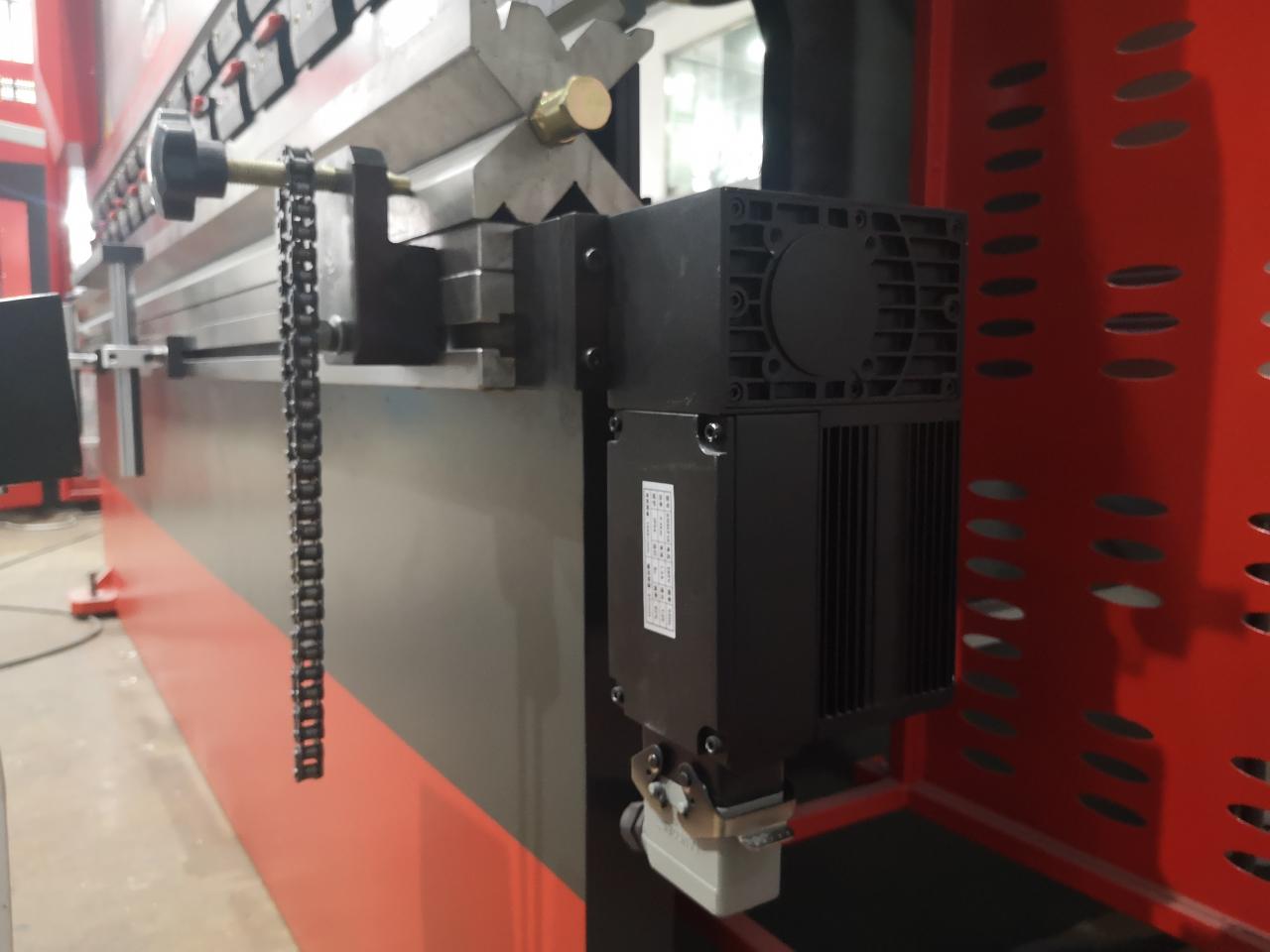

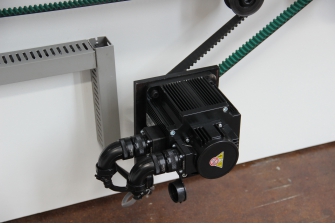

11. Σερβοκινητήρας
Η μονάδα Servo X και Y ενισχύει την τοποθέτηση για να αυξήσει την ταχύτητα και την ακρίβεια.

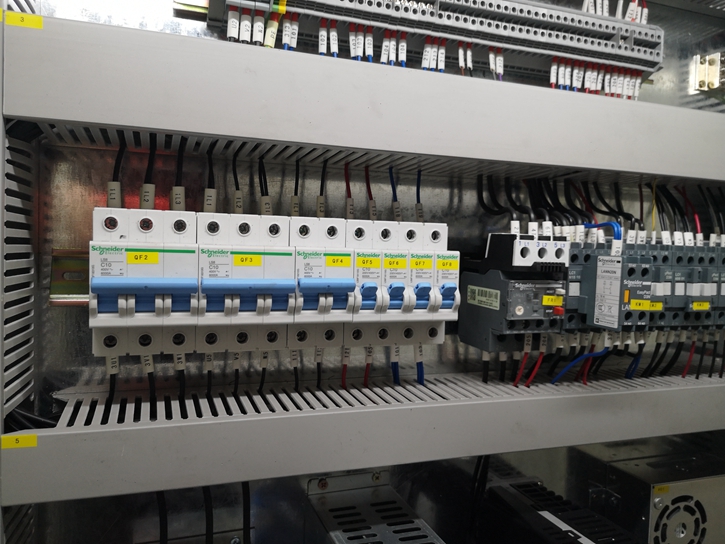

12. Κύρια ηλεκτρικά εξαρτήματα
Επιλογή διεθνών εμπορικών σημάτων, σταθερή και μακροχρόνια απόδοση.

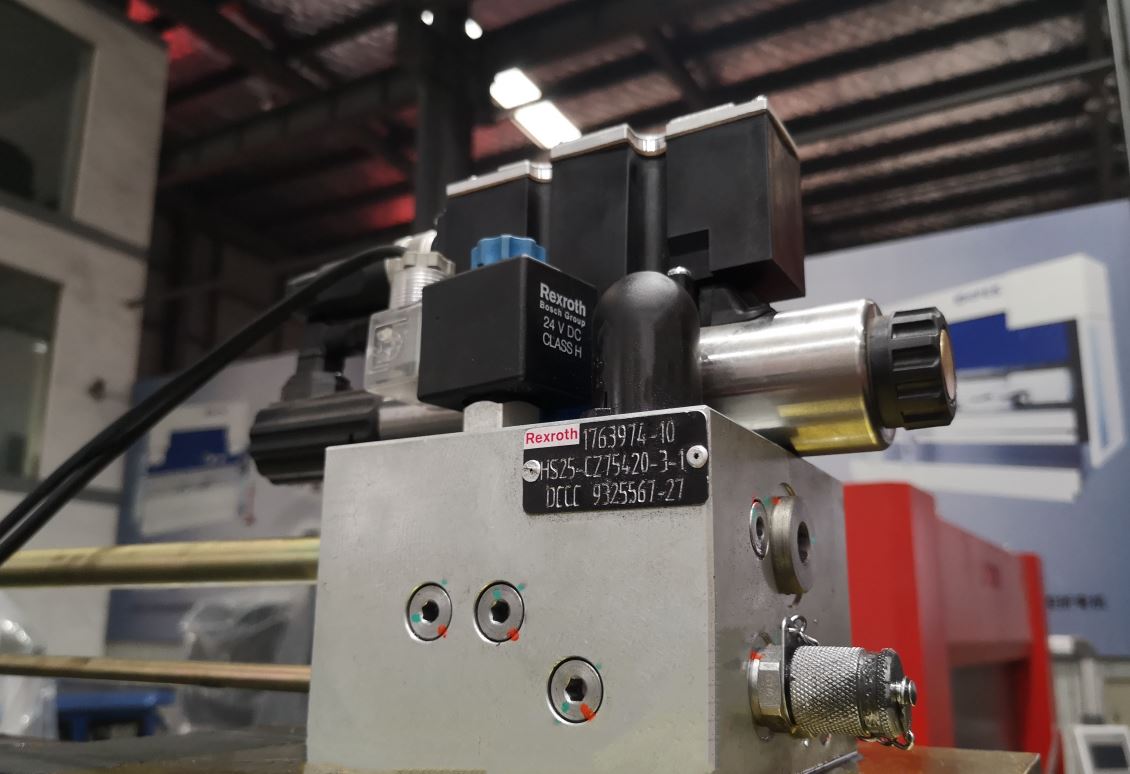

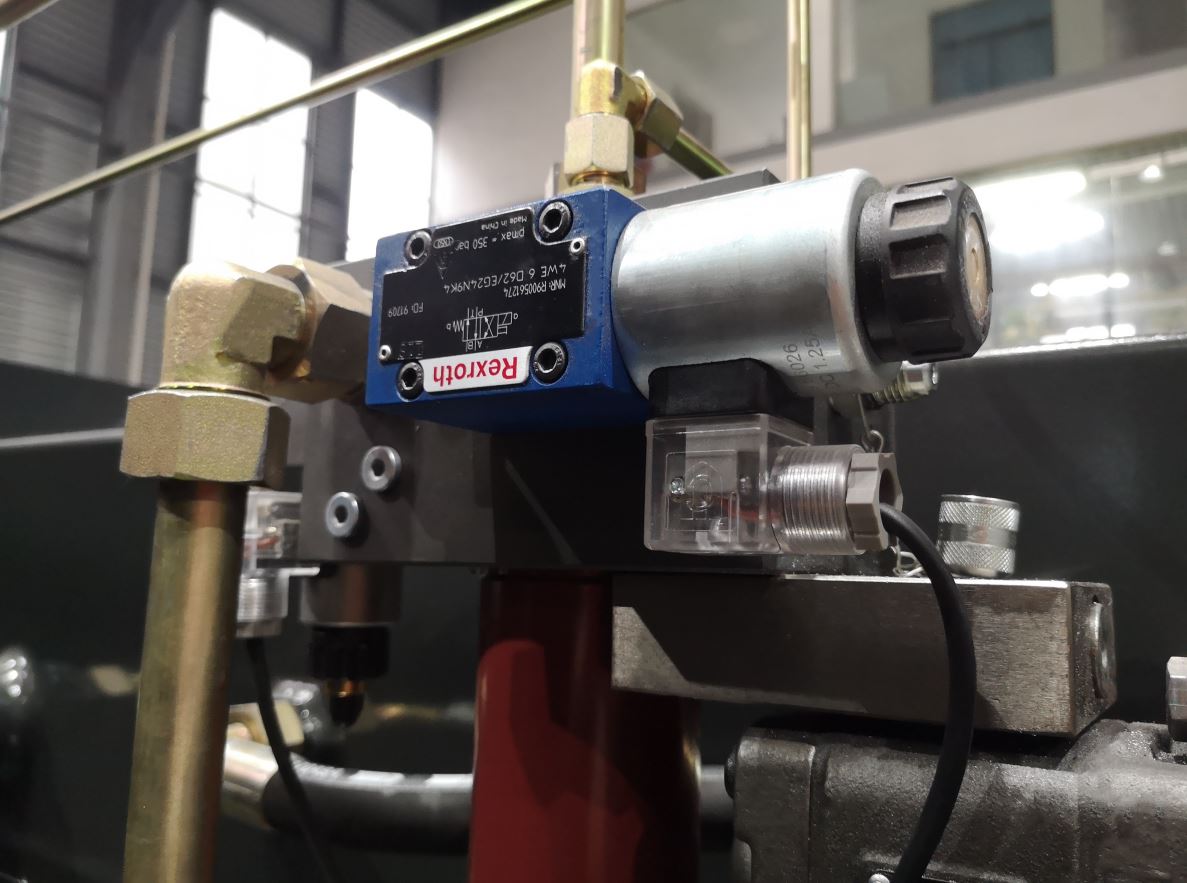

13. Υδραυλική Βαλβίδα
Επιλογή διεθνών εμπορικών σημάτων, σταθερή και μακροχρόνια απόδοση.

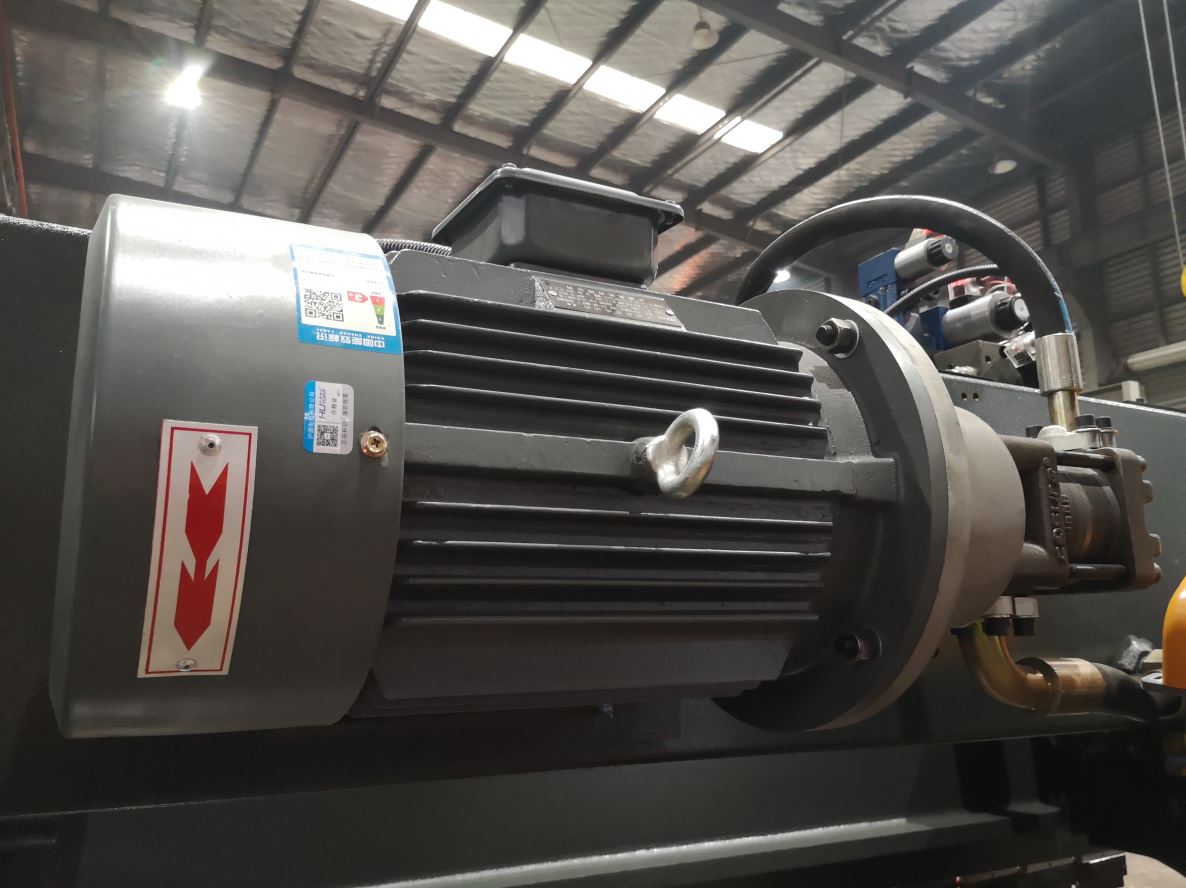

14. Κύριος κινητήρας (Siemens από τη Γερμανία) Αντλία λαδιού（Sunny από Αμερική)
Επιλογή διεθνών εμπορικών σημάτων, σταθερή και μακροχρόνια απόδοση.

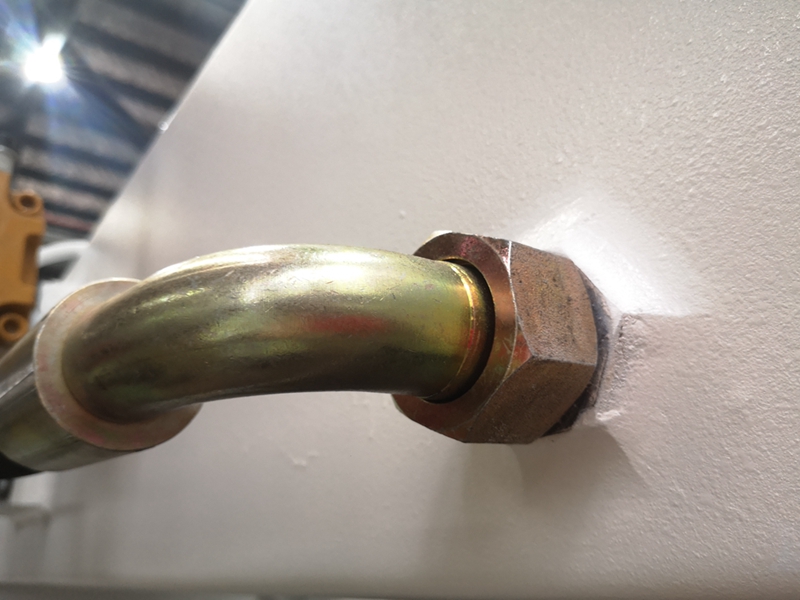

15. Σύνδεσμος σωλήνων (EMB από γερμανικά)
Για να αποφύγετε τη διαρροή λαδιού, είναι εύκολο να επισκευαστεί

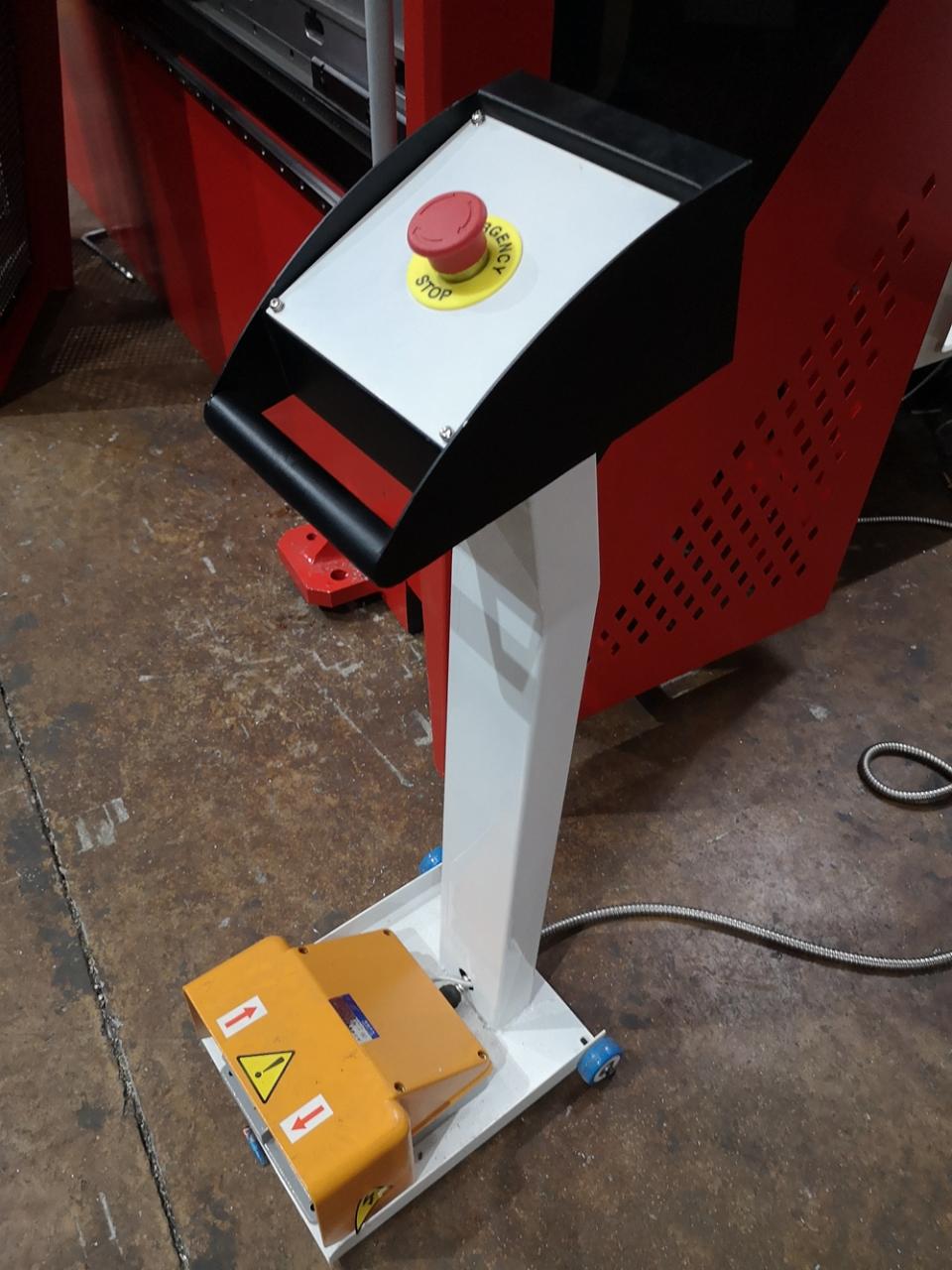

16. Ηλεκτρικά εξαρτήματα ποδοδιακόπτη (Schneider από τη Γαλλία)

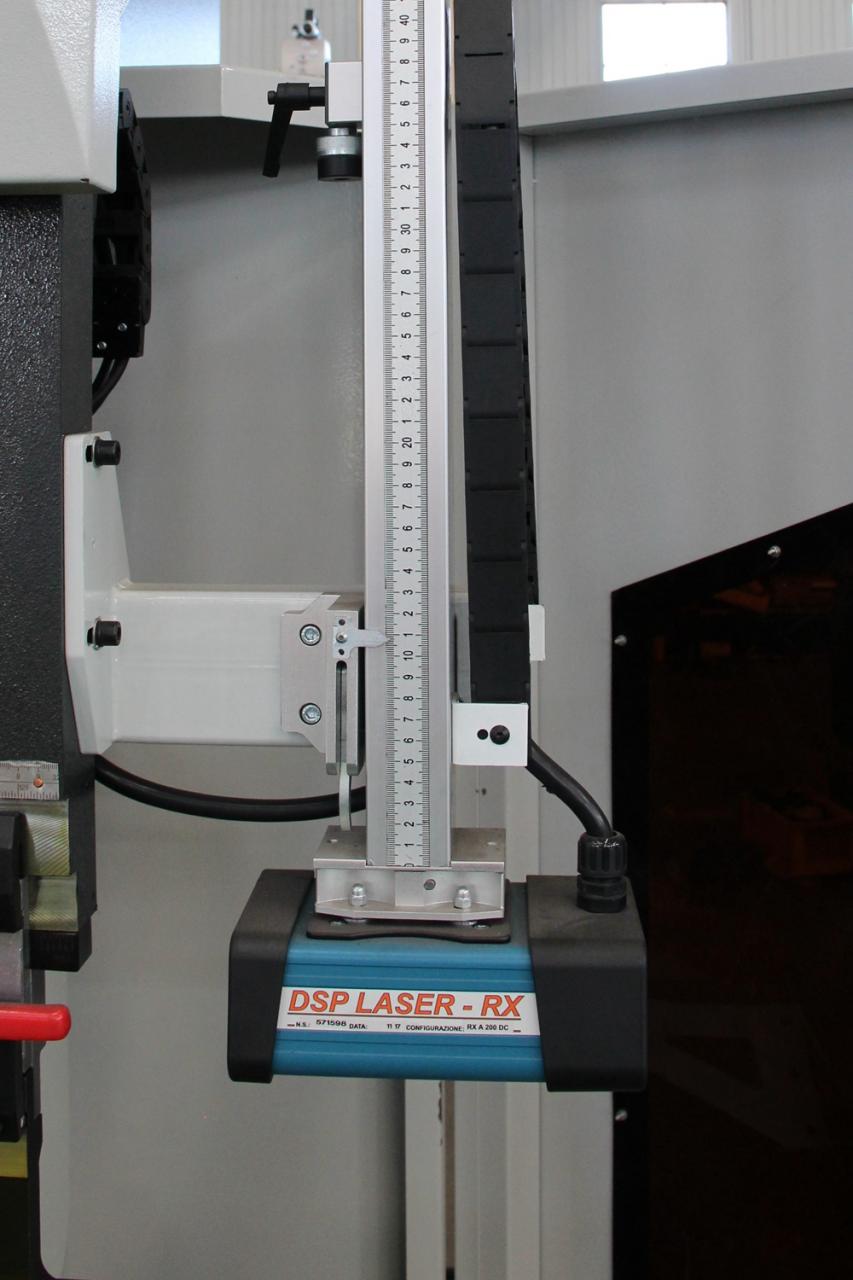

17. DSP Laser Safe (Προαιρετικό)
Η λεπίδα σταματά όταν ανιχνευτεί εμπόδιο με λέιζερ.

Τεχνικές παράμετροι

Μοντέλο	Απόσταση πόλων (mm)	Βάθος λαιμού (mm)	Διαδρομή ολισθητήρα (mm)	Μέγιστο ύψος (mm)	Ισχύς (kw)	Βάρος (kg)	Διάσταση (mm)
40Τ/2200	1850	230	80	320	4	2750	2200x1200x1900
40Τ/2500	1850	230	80	320	4	3000	2500x1200x1900
63T/2500	1900	250	100	320	5.5	4000	2500x1300x2210
63T/3200	2560	250	100	320	5.5	4800	3200x1300x2210
80Τ/2500	1990	300	100	320	7.5	5000	2500x1400x2300
80Τ/3200	2560	320	100	350	7.5	6000	3200x1500x2300
80Τ/4000	3200	320	100	350	7.5	7000	4000x1500x2400
100Τ/2500	1990	320	120	350	7.5	6000	2500x1600x2400
100Τ/3200	2600	320	120	400	7.5	6800	3200x1600x2600
100Τ/4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T/3200	2600	320	120	400	7.5	7000	3200x1600x2600
125Τ/4000	3200	320	120	400	7.5	8500	4000x1600x2600
160Τ/3200	2580	320	120	460	11	10000	3200x1700x2700
160Τ/4000	2900	320	160	460	11	11000	4000x1700x2800
160Τ/5000	3900	320	160	460	11	13500	5000x1900x3100
160Τ/6000	4900	320	160	460	11	18500	6300x1900x3200
200Τ/3200	2480	320	200	460	11	11000	3200x1950x2800
200Τ/4000	2900	320	200	460	11	12500	4000x1950x2800
200Τ/5000	3900	320	200	460	11	14000	5000x1950x3000
200Τ/6000	4900	320	200	460	11	20000	6000x1950x3300
250Τ/3200	2450	400	250	590	18.5	18500	3250x2000x3200
250Τ/4000	2900	400	250	590	18.5	20000	4000x2000x3400
250Τ/5000	3900	400	250	590	18.5	23000	5000x2000x3400
250Τ/6000	4900	400	250	590	18.5	27000	6000x2000x3400
300Τ/3200	2450	400	250	590	22	20500	3200x2000x3450
300Τ/4000	2900	400	250	590	22	22000	4000x2000x3450
300Τ/5000	3900	400	250	590	22	25000	5000x2000x3450
300Τ/6000	4900	400	250	590	22	28000	6000x2000x3450
400Τ/3200	2400	400	250	590	30	22500	3200x2180x3400
400Τ/4000	2900	400	250	590	30	25000	4000x2180x3400
400Τ/5000	3900	400	250	590	30	29000	5000x2180x3500
400Τ/6000	4900	400	250	590	30	34000	6000x2180x3800
500Τ/5000	3900	400	250	590	45	42000	5050x3500x3700
500Τ/6000	4900	400	320	590	45	54000	6050x3500x3700
600Τ/4000	2900	400	320	590	55	44000	4050x4500x3700
600Τ/6000	4900	400	320	590	55	60000	6050x4500x3700

Λεπτομέριες

• Slider Stroke (mm): 120 mm
• Αυτόματο επίπεδο: Πλήρως αυτόματο
• Βάθος λαιμού (mm): 320 mm
• Τύπος μηχανήματος: Συγχρονισμένο
• Μήκος Τραπεζιού Εργασίας (mm): 3200 mm
• Πλάτος Τραπεζιού Εργασίας (mm): 150 mm
• Διαστάσεις: 3200x1600x2600mm
• Κατάσταση: Καινούργιο
• Επεξεργασμένο υλικό / μέταλλο: ορείχαλκος / χαλκός, ανοξείδωτος χάλυβας, κράμα, ανθρακούχο χάλυβας, αλουμίνιο
• Αυτοματισμός: Αυτόματος
• Extra Services: End Forming
• Έτος: 2020
• Βάρος (KG): 7000
• Ισχύς κινητήρα (kw): 7,5 kw
• Βασικά σημεία πώλησης: Πολυλειτουργικό
• Εγγύηση: 2 χρόνια
• Εφαρμοστέες βιομηχανίες: Καταστήματα δομικών υλικών, εργαστήρια επισκευής μηχανημάτων, εργοστάσιο παραγωγής, εργοστάσιο τροφίμων και ποτών, τυπογραφεία, κατασκευαστικές εργασίες, ενέργεια και εξόρυξη, καταστήματα τροφίμων και ποτών
• Τοποθεσία εκθεσιακού χώρου: Καμία
• Τύπος μάρκετινγκ: Νέο προϊόν 2020
• Έκθεση δοκιμής μηχανημάτων: Παρέχεται
• Εξερχόμενη-επιθεώρηση βίντεο: Παρέχεται
• Εγγύηση βασικών εξαρτημάτων: 1 έτος
• Εξαρτήματα πυρήνα: ρουλεμάν, κινητήρας, δοχείο πίεσης, κινητήρας, άλλα
• Μοντέλο: WE67K Series-125T/3200
• Πρώτη ύλη: Φύλλο / Ρολάρισμα πλάκας

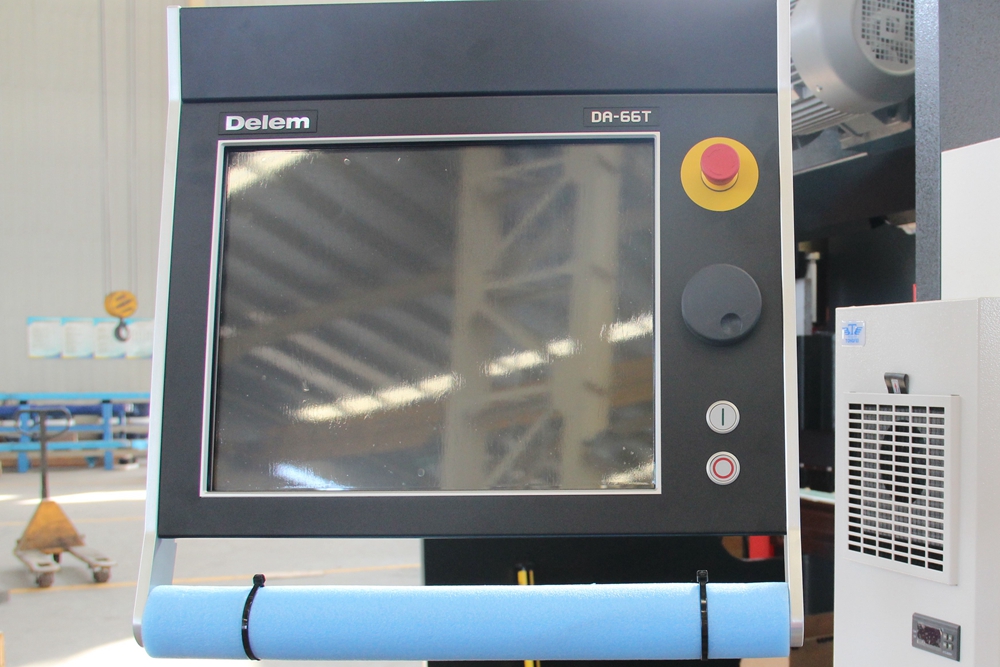

• Σύστημα ελέγχου: Delem DA66T
• Άξονες ελέγχου: Y1 Y2 X W-axis Crowning
• Ηλεκτρικά Εξαρτήματα: Schneider από τη Γαλλία
• Κύριος κινητήρας: Siemens από τη Γερμανία
• Χρόνος παράδοσης: 15 ημέρες
• Χρήση: Κάμψη λαμαρίνας
• Πιστοποίηση: CE ISO
