160t-4000 4-axis Cnc Hydraulic Bending Machine Press Brake

Περιγραφή προϊόντων

Το Press Brake είναι μια νέα μηχανή κάμψης CNC που κυκλοφόρησε από τη RAYMAX το 2020 και είναι κατάλληλη για κατασκευαστές με απαιτήσεις υψηλής ακρίβειας και απόδοσης κόστους. Το μηχάνημα κάμψης CNC 4 αξόνων είναι το πιο δημοφιλές μοντέλο μας κατ' όγκο και ένα πραγματικό άλογο εργασίας, το οποίο είναι κατασκευασμένο από εξαρτήματα υψηλής ποιότητας και προσφέρει σοβαρή αξιοπιστία. Η τεχνολογία συγχρονισμού Y1 & Y2 εξασφαλίζει υψηλές ταχύτητες προσέγγισης, κάμψης και επιστροφής. Η ικανότητα του μήκους κάμψης και το εύρος πίεσης μπορούν να προσαρμοστούν για να ανταποκρίνονται στις διάφορες απαιτήσεις παραγωγής.

Σταθερή και ανθεκτική απόδοση του σώματος του μηχανήματος

1, το πλαίσιο της μηχανής ολοκληρωμένη συγκόλληση.

2, Το πλαίσιο της μηχανής που σχηματίζεται από το τρισδιάστατο κέντρο κατεργασίας CNC σε μία διαδικασία, η οποία εξασφαλίζει τον παραλληλισμό και την κατακόρυφη κάθε επιφάνεια τοποθέτησης.

3, Εσωτερική πλαστικοποίηση πίεσης με σκλήρυνση Shot blast για αφαίρεση της σκουριάς και της επεξεργασίας κατά της σκουριάς.

4, Shot blast για αφαίρεση σκουριάς και αντισκωριακής επεξεργασίας.

Επιστημονικός σχεδιασμός

1, Σύγχρονη κίνηση των αξόνων Υ1 και Υ2 που ελέγχεται ο καθένας από ανεξάρτητο κύλινδρο.

2, Δυνατότητα προσθήκης επιλογών και αναβαθμίσεων στη διαμόρφωση, σε μεταγενέστερο στάδιο.

Φιλικό προς το περιβάλλον

Χαμηλός θόρυβος κατά τη διάρκεια της αναμονής και γρήγορη πτώση (λιγότερο από 25 ντεσιμπέλ), πίεση και επιστροφή, καθώς η πίεση στο υδραυλικό σύστημα είναι ο έλεγχος κλειστού βρόχου του κύριου σερβοκινητήρα. Κατανάλωση ενέργειας χαμηλότερη από τη γενική μηχανή κατά 60% με τη χρήση σερβοκινητήρα.

Τεχνικές παράμετροι

Για περισσότερα μοντέλα μηχανών επικοινωνήστε μαζί μας, θα σας απαντήσουμε το συντομότερο δυνατό!
Μοντέλο	Απόσταση πόλων (mm)	Βάθος λαιμού (mm)	Πινακίδα ολίσθησης (mm)	μέγιστο ύψος (mm)	Εξουσία (kw)	Βάρος (κιλό)	Διάσταση (mm)
63T/2500	1900	250	100	320	5.5	4000	2500x1300x2210
63T/3200	2560	250	100	320	5.5	4800	3200x1300x2210
80Τ/2500	1990	300	100	320	7.5	5000	2500x1400x2300
80Τ/3200	2560	320	100	350	7.5	6000	3200x1500x2300
80Τ/4000	3200	320	100	350	7.5	7000	4000x1500x2400
100Τ/2500	1990	320	120	350	7.5	6000	2500x1600x2400
100Τ/3200	2600	320	120	400	7.5	6800	3200x1600x2600
100Τ/4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T/3200	2600	320	120	400	7.5	7000	3200x1600x2600
125Τ/4000	3200	320	120	400	7.5	8500	4000x1600x2600
160Τ/3200	2580	320	120	460	11	10000	3200x1700x2700
160Τ/4000	2900	320	160	460	11	11000	4000x1700x2800

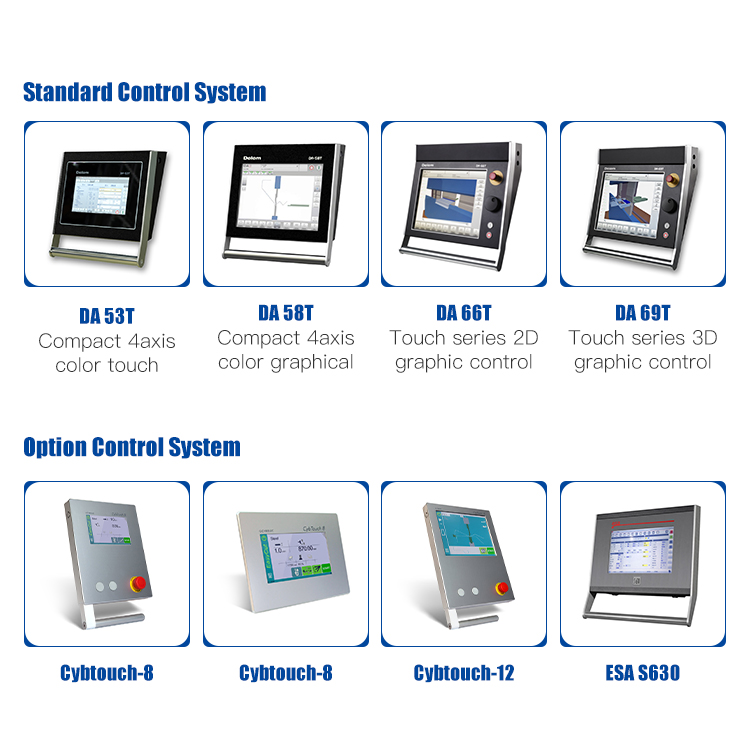

Σύστημα ελέγχου

Η μηχανή κάμψης Amuda CNC μπορεί να εξοπλιστεί με διάφορα συστήματα ελέγχου. Το υψηλής απόδοσης σύστημα backgauge μας παρέχει στους πελάτες μας διαφορετικές λύσεις αυτοματισμού.

Οθόνη μηχανής

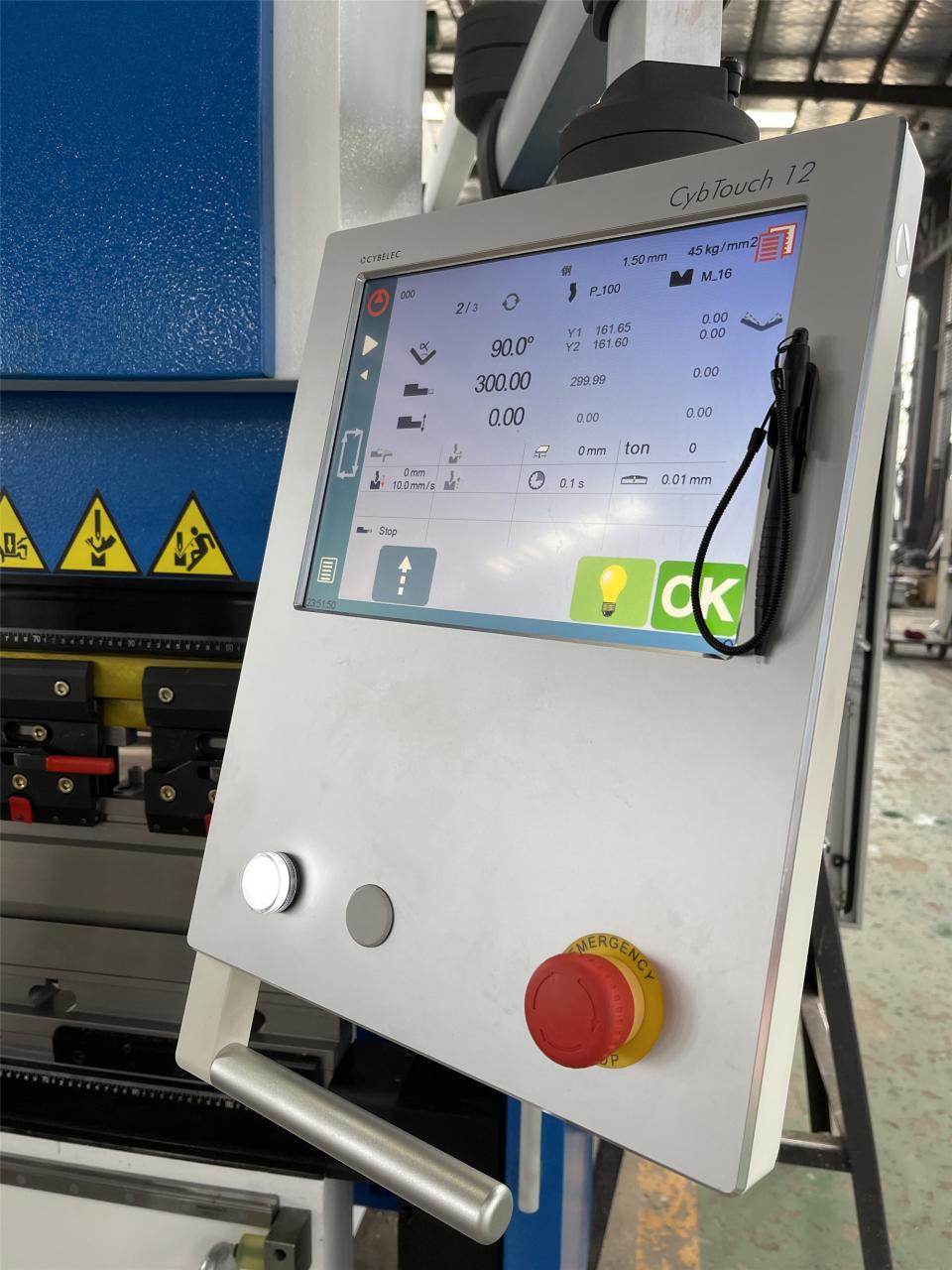

Σύστημα ελεγκτή Cybtouch-12

1. Ελέγχει 4 άξονες.

2. Αυτόματη αλληλουχία κάμψης (επιλογή).

3. Υπολογισμός επιδόματος κάμψης.

4. Υπολογισμός πίεσης - στέψης.

5. Αρθρωτά εργαλεία για κάθε τμήμα ή κάμψη.

6. Διόρθωση γωνίας και οπίσθιου μετρητή.

7. Τηλεσυντήρηση μέσω ασύρματης σύνδεσης με Η/Υ ή φορητό υπολογιστή.

8. Θύρα USB για memory stick για μεταφορά/δημιουργία αντιγράφων ασφαλείας δεδομένων.

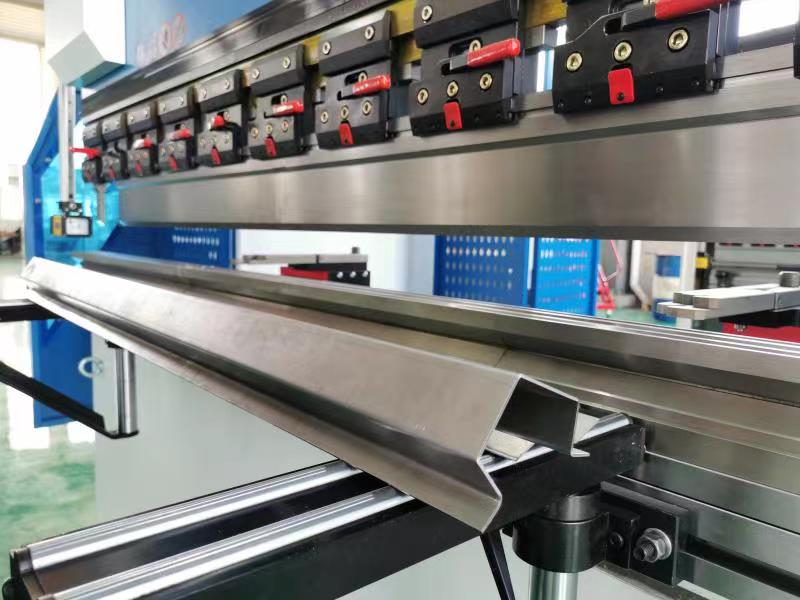

Τραπέζι εργασίας υψηλής απόδοσης

1, Μπορείτε να χρησιμοποιήσετε όλο το μήκος κάμψης καθώς δεν υπάρχουν περιγράμματα παρεμβολής.

2, προσαρμοσμένο καλούπι CNC

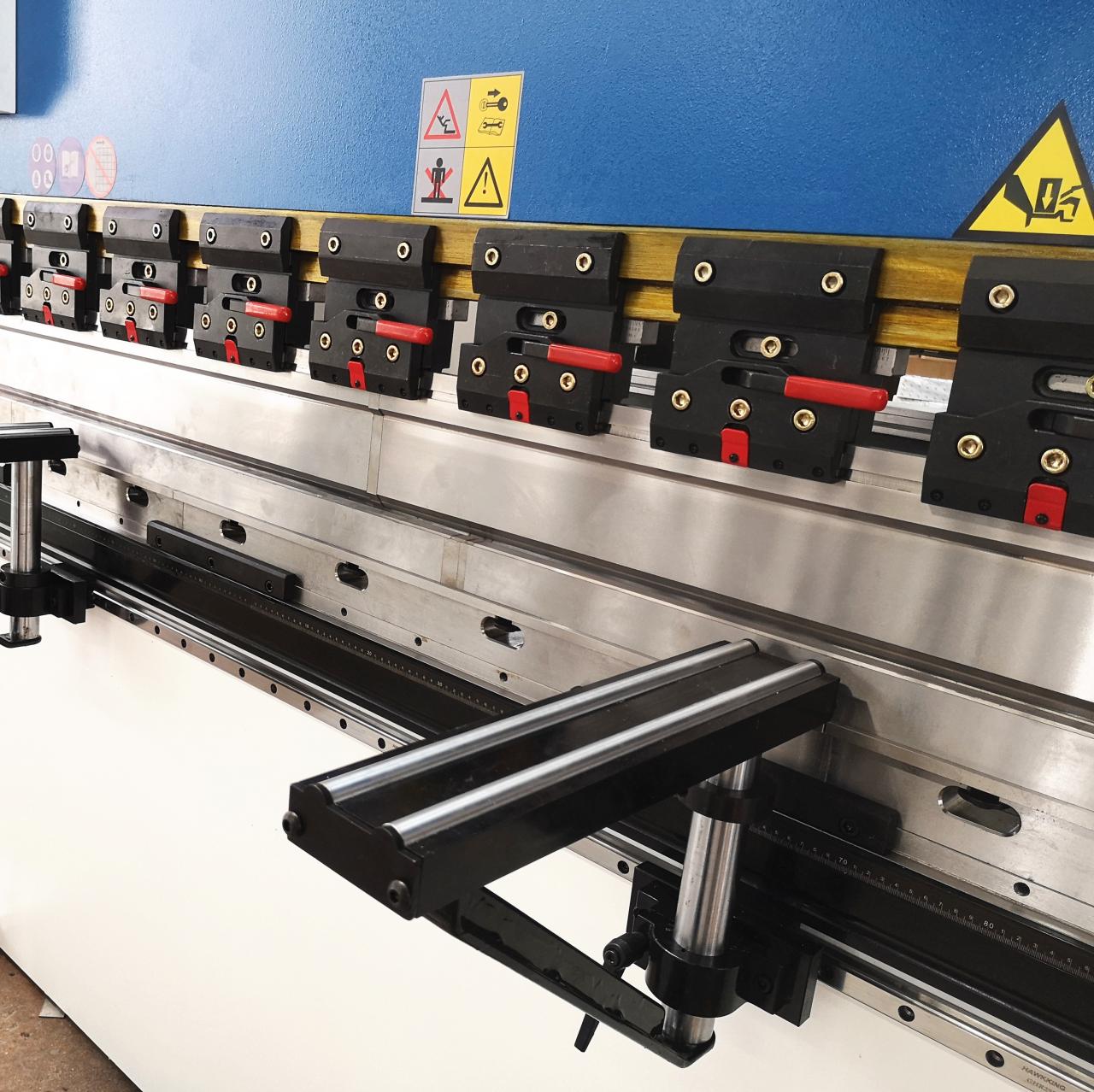

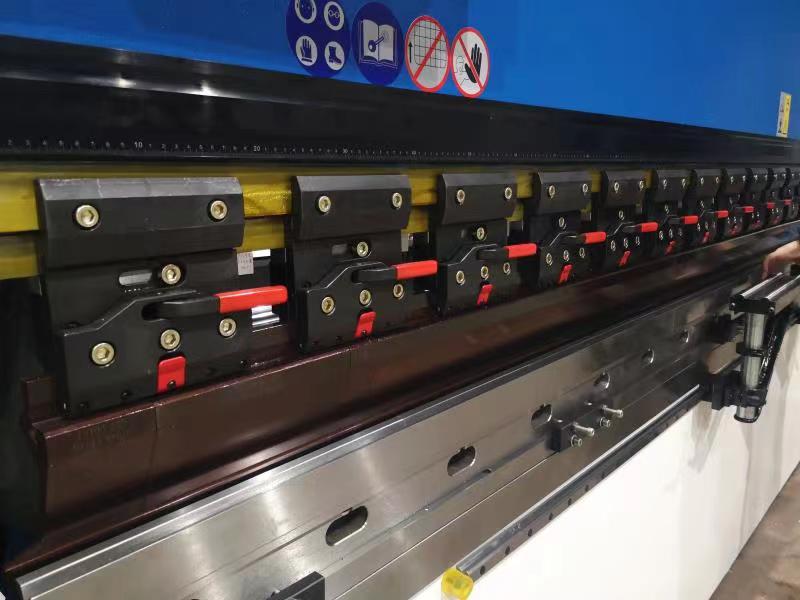

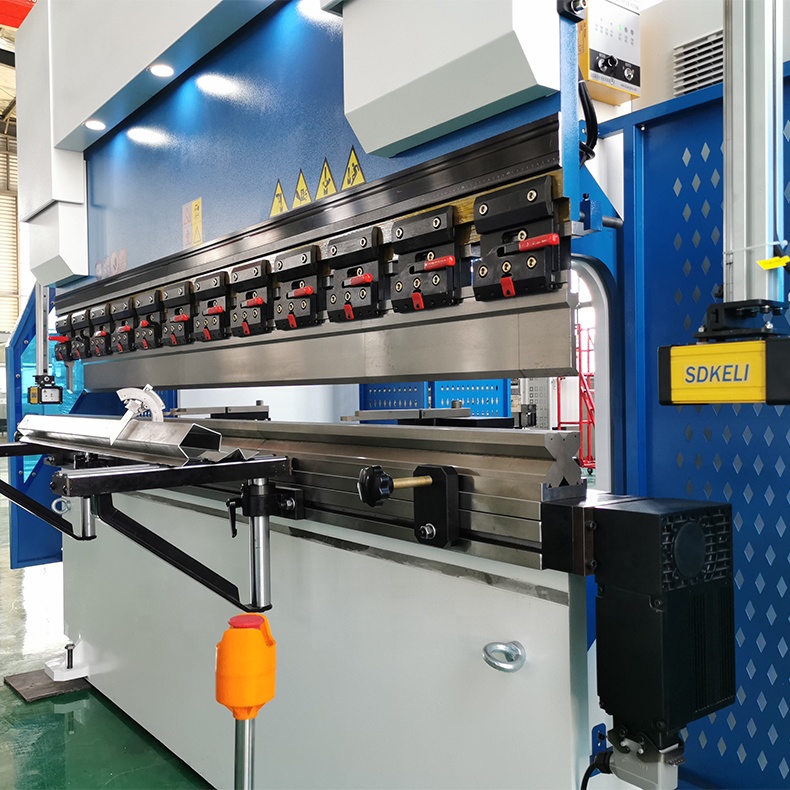

3, Γρήγορο κλιπ: γρήγορες αλλαγές εργαλείων χάρη στην κατακόρυφη ρύθμιση, για να μειώσετε τους χρόνους εγκατάστασης.

4, Υποστηρικτικοί βραχίονες: Οι εργονομικοί βραχίονες στήριξης και ο φωτισμός της περιοχής εργασίας led χρησιμεύουν για τη μεγιστοποίηση της ευκολίας λειτουργίας σας.

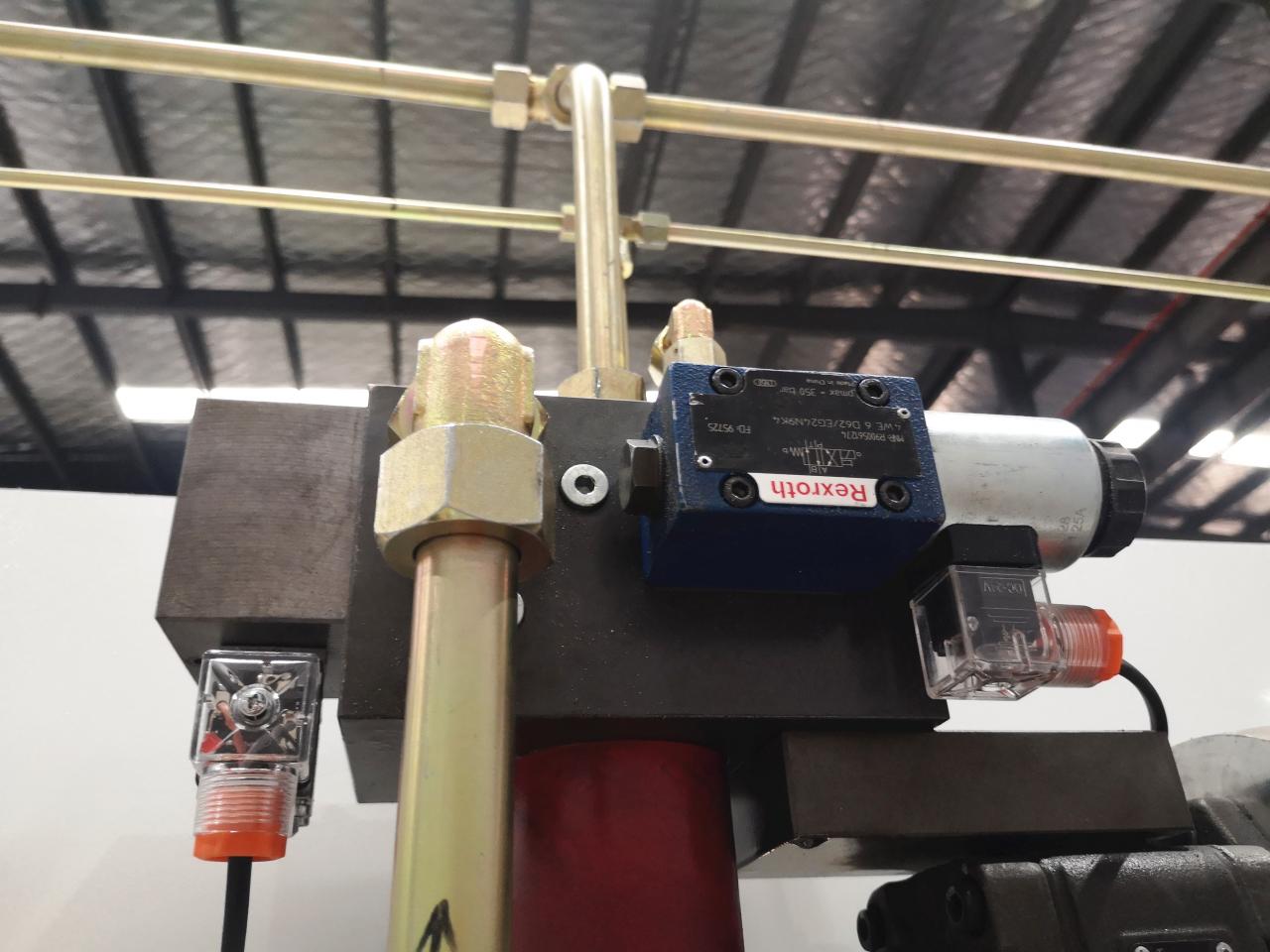

5. Υδραυλική Βαλβίδα (Rexroth από Γερμανία)

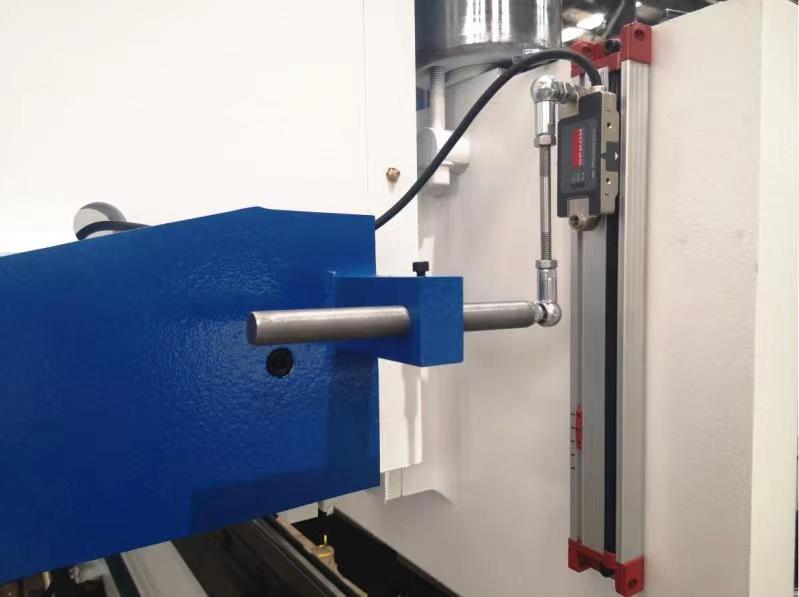

6, GIVI Χάρακας σχάρας (από Ιταλία): διαδρομή διαδρομής ακριβούς τοποθέτησης

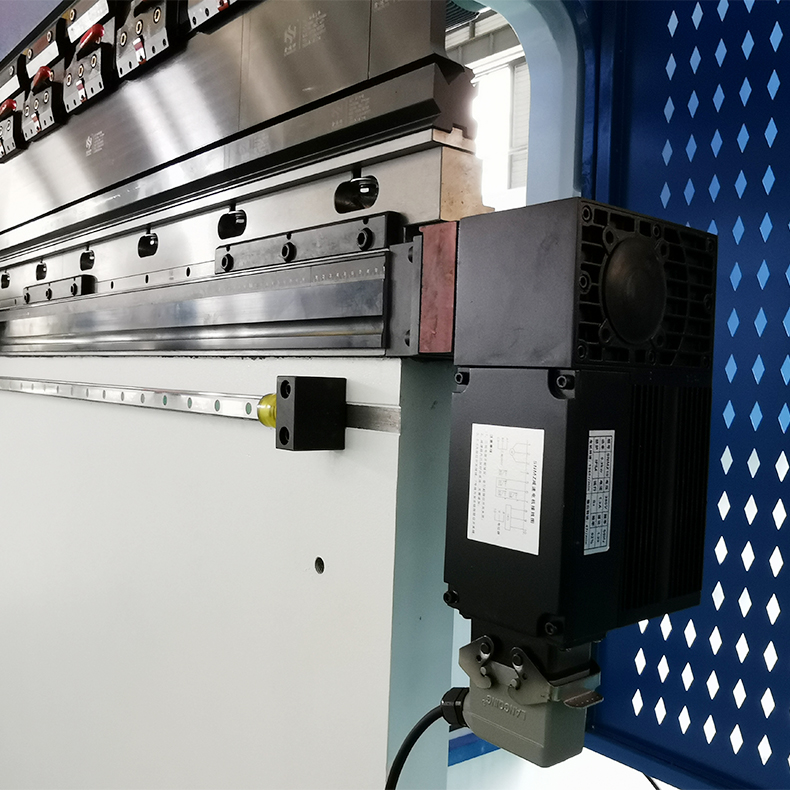

7, Αυτόματο σύστημα στέψης: Για να δοθεί πιο ακριβής γωνία κάμψης

8, Ασφαλής με λέιζερ Υψηλή απόδοση και ισχυρό πίσω μετρητή

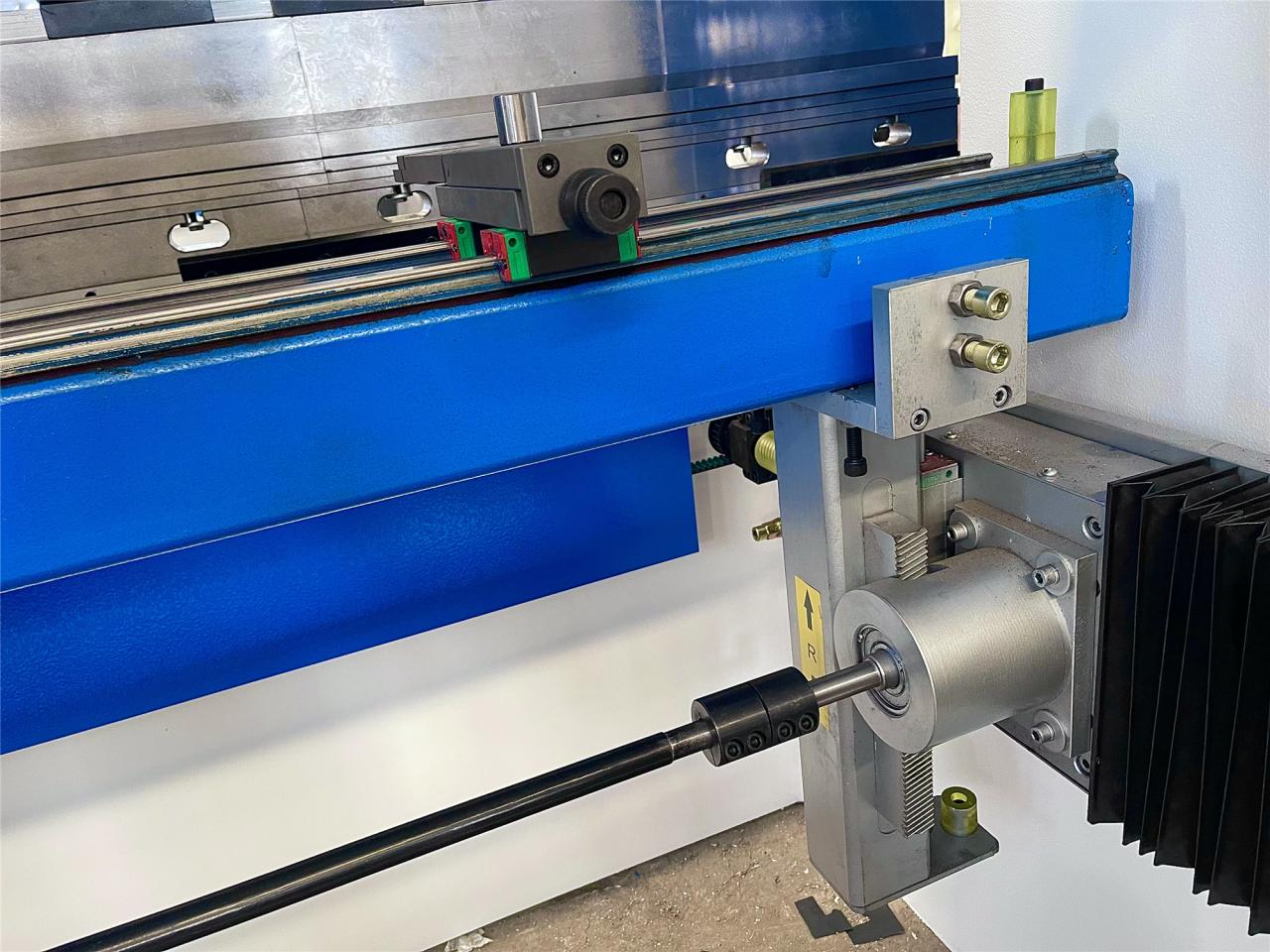

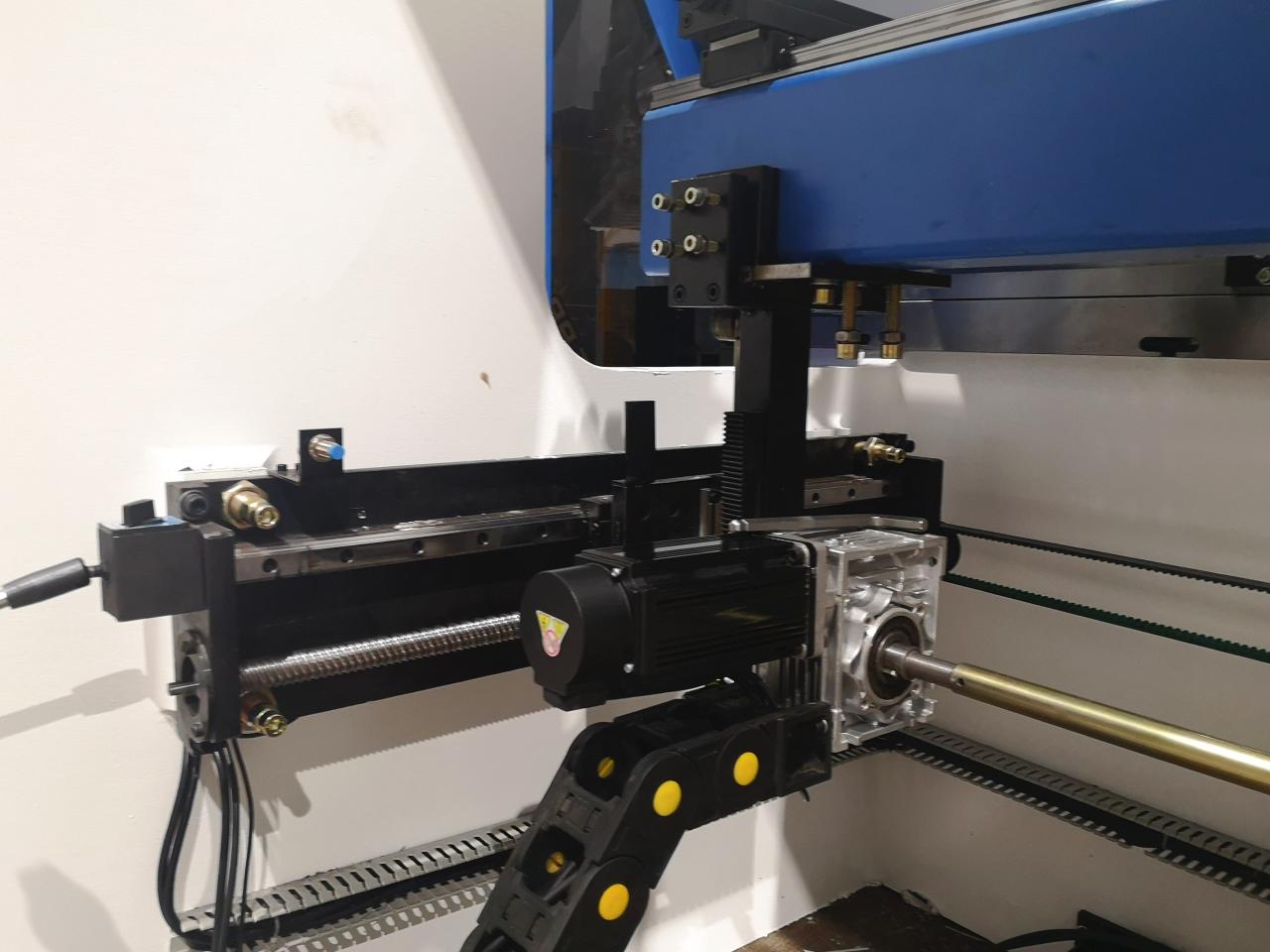

1, μετρητής πίσω κίνησης κινητήρα σερβοκινητήρα: Σύστημα μετρητή οπισθοπορείας σερβοκινητήρα για αύξηση της ταχύτητας και της εξοικονόμησης ενέργειας.

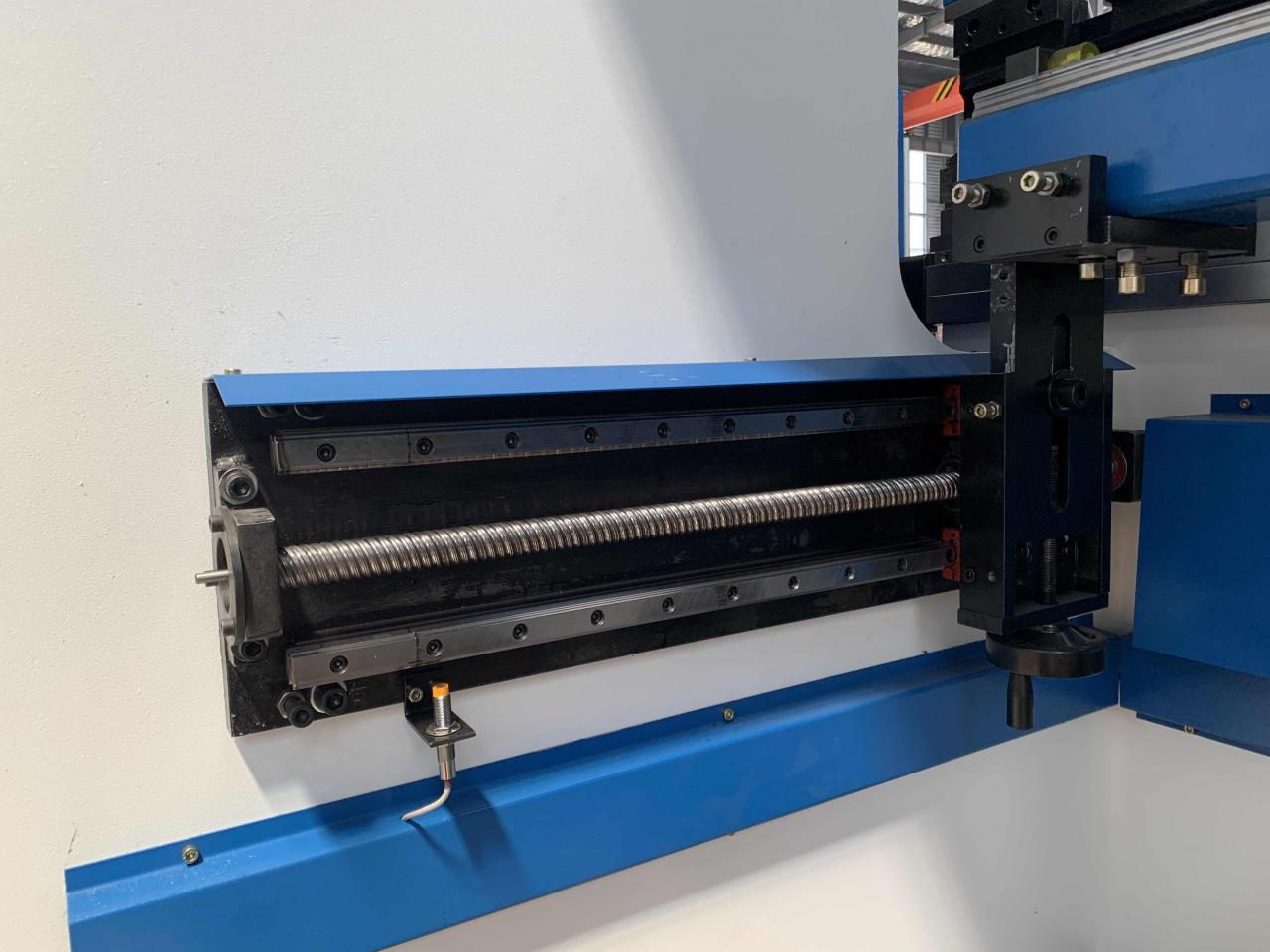

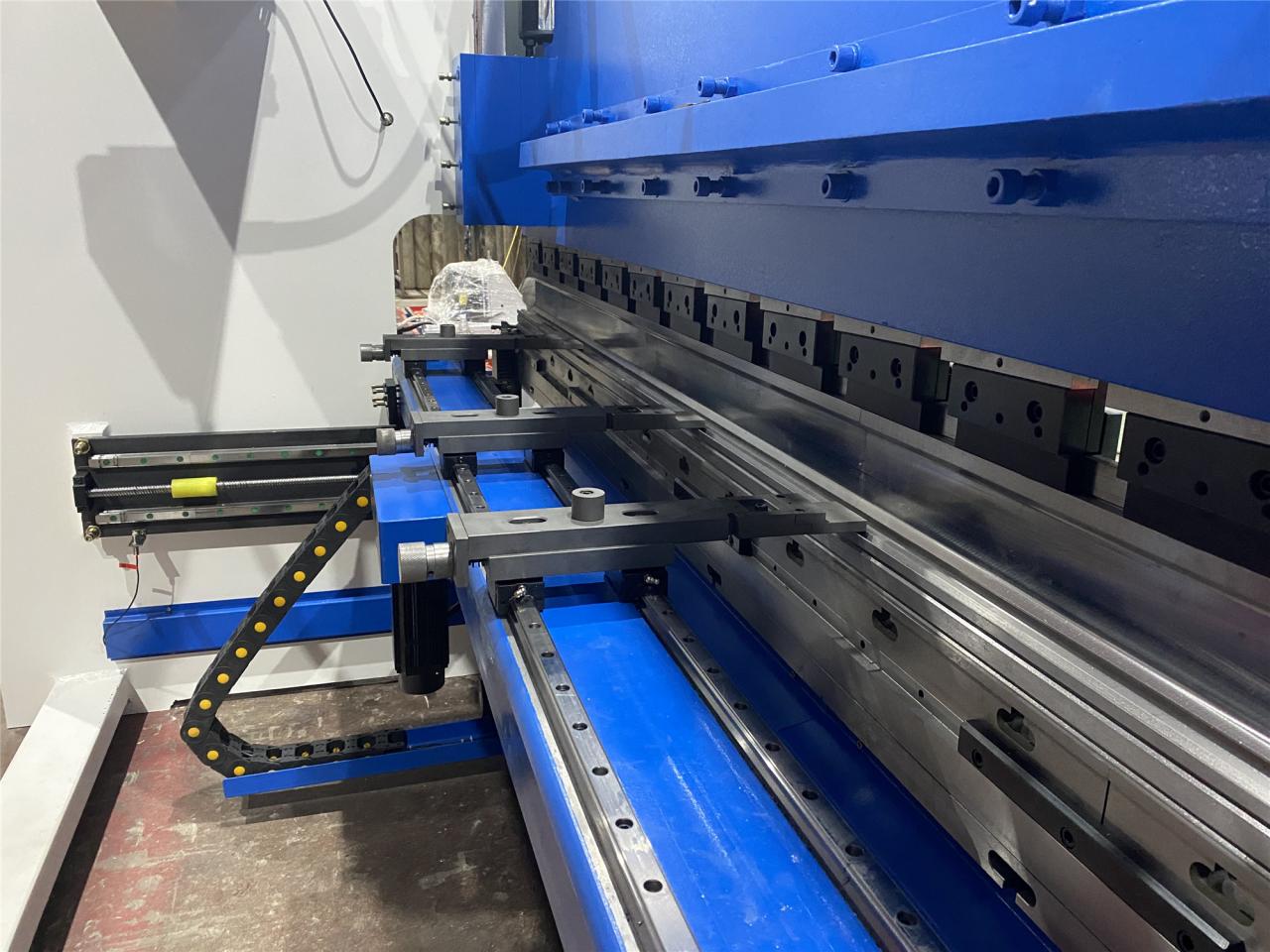

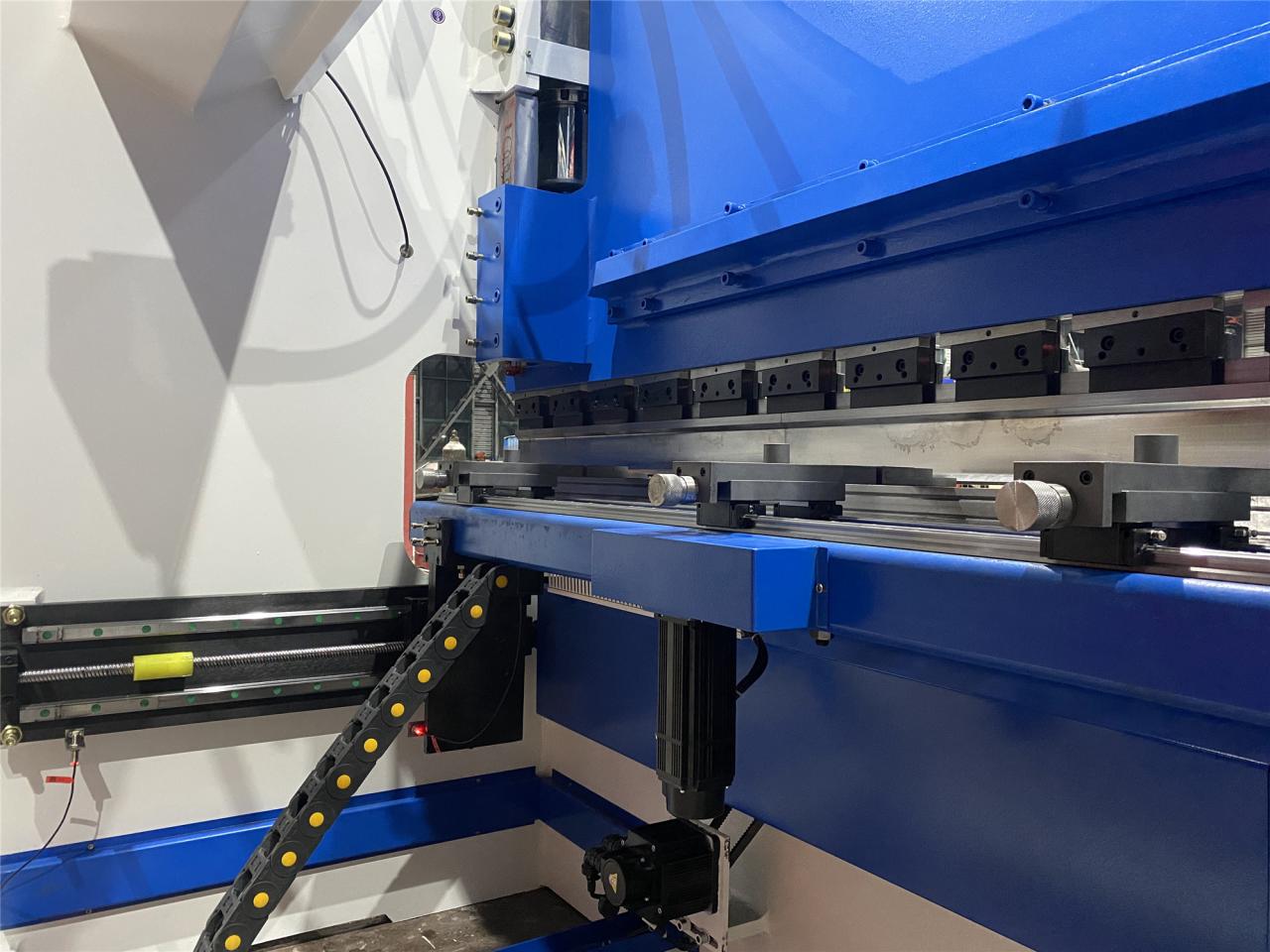

2, Ο σφαιρικός κοχλίας και ο γραμμικός οδηγός Δυναμικοί μετρητές πλάτης και ο άξονας υψηλής ταχύτητας χάρη στην σφαιρική βίδα και τον γραμμικό οδηγό.

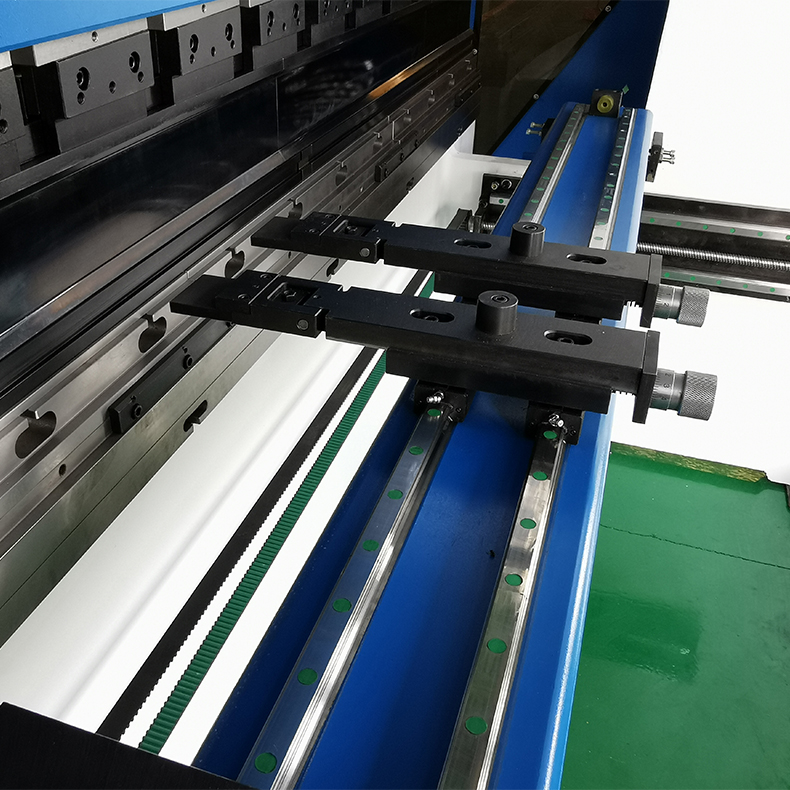

3, Διπλοί γραμμικοί οδηγοί και ενσωματωμένη δοκός στήριξης για βελτίωση της ακρίβειας κίνησης των δακτύλων.

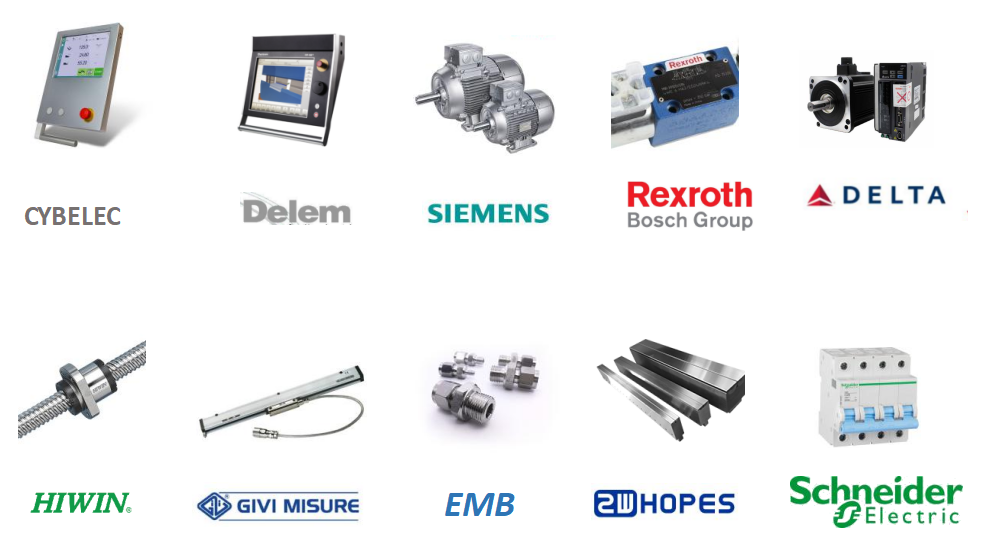

Διεθνείς εγκρίσεις μάρκας

Κύρια διαμόρφωση

Κύριος κινητήρας	Siemens, Γερμανία
Ηλεκτρικά	Schneider, Γαλλία
Υδραυλική βαλβίδα	Rexroth, Γερμανία
ΑΝΤΛΙΑ ΠΕΤΡΕΛΑΙΟΥ	Sunny, Η.Π.Α
Σφραγιδοφόρο δαχτυλίδι	EMB, Γερμανία
Ελεγκτής	DELEM DA66T
Ποδοδιακόπτης	Σανγιουάν Χονγκ Κονγκ
Κύλινδρος	Jining Taifeng, Shandong
Η σφαιρική βίδα και γραμμικός οδηγός	HIWIN, Ταϊβάν
Πρόγραμμα οδήγησης σερβο	ΔΕΛΤΑ, Ταϊβάν
Χάρακας σχάρας	GIVI, Ιταλία

Ασφάλεια & Αξιοπιστία

Όλα τα εξαρτήματα είναι πιστοποιημένα σύμφωνα με τα ευρωπαϊκά πρότυπα, κυρίως από τη Γερμανία, τις ΗΠΑ, την Ολλανδία, την Ιταλία και την Ελβετία. Όλα τα δομικά μέρη υπολογίζονται με τη μέθοδο των πεπερασμένων στοιχείων και χρησιμοποιείται μόνο υψηλής ποιότητας χάλυβας S275 και S355 JR και συγκεκριμένα το J2 (N).

Προστασία πάγκου εργασίας

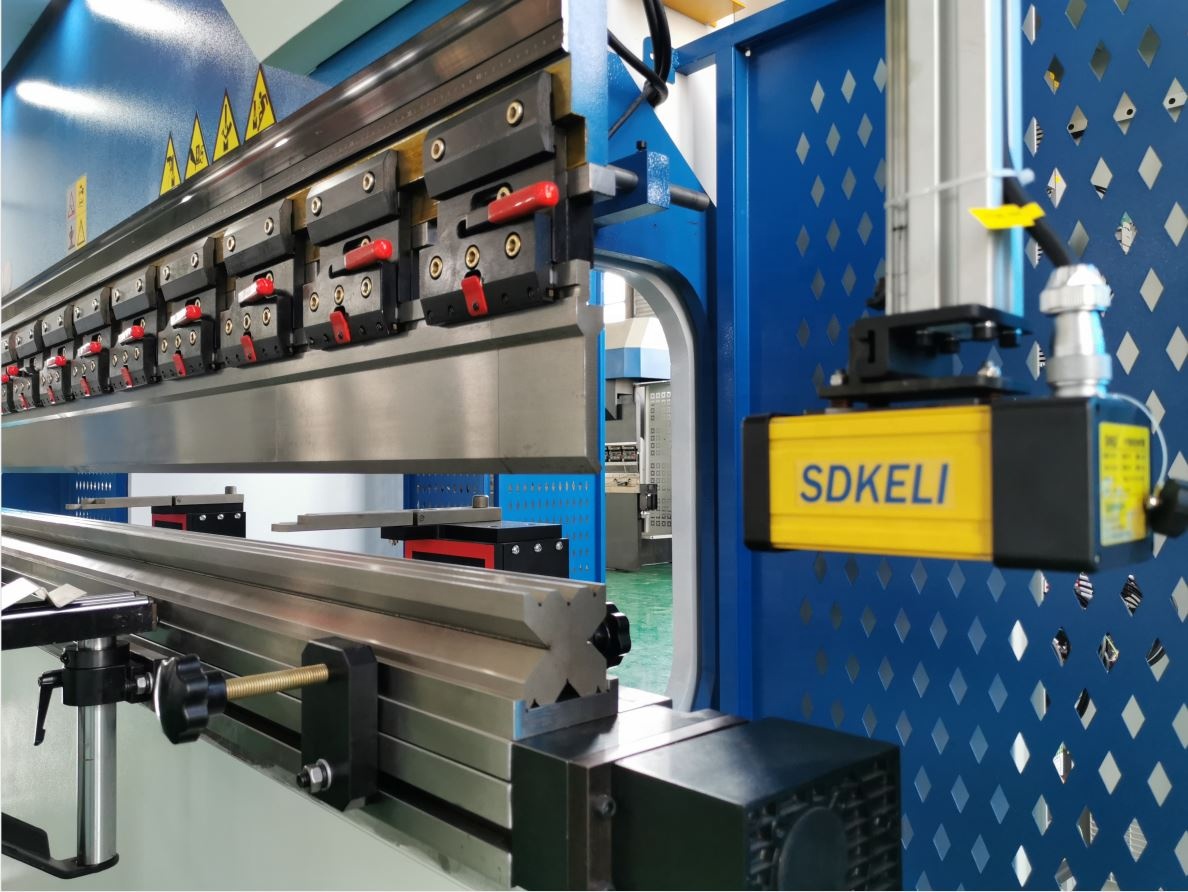

Προστασία λέιζερ: Η λεπίδα σταματά όταν εντοπιστεί εμπόδιο από το λέιζερ.

Μηχανική πλάτη

Προστασία από ελαφριά κουρτίνα ή Προστασία σημείου ή περίφραξη ασφαλείας, για να προειδοποιεί τους ανθρώπους για τους επικίνδυνους χώρους εργασίας.

Πλαϊνά τραπέζια εργασίας

Φράχτη ασφαλείας για την αποτροπή απρόσεκτης εισόδου ατόμων.

Λεπτομέριες

• Slider Stroke (mm): 160 mm
• Αυτόματο επίπεδο: Πλήρως αυτόματο
• Βάθος λαιμού (mm): 320 mm
• Τύπος μηχανήματος: Συγχρονισμένο
• Μήκος τραπεζιού εργασίας (mm): 4000
• Πλάτος Τραπεζιού Εργασίας (mm): 140 mm
• Διαστάσεις: 4000 x 1700 x 2800 mm
• Κατάσταση: Καινούργιο
• Τόπος καταγωγής: Anhui, Κίνα
• Επεξεργασμένο υλικό / μέταλλο: ορείχαλκος / χαλκός, ανοξείδωτος χάλυβας, κράμα, ανθρακούχο χάλυβας, αλουμίνιο
• Αυτοματισμός: Αυτόματος
• Επιπλέον Υπηρεσίες: Μηχανουργική κατεργασία
• Έτος: 2022
• Βάρος (KG): 11000
• Ισχύς κινητήρα (kw): 11 kw
• Βασικά σημεία πώλησης: Ανταγωνιστική τιμή
• Εγγύηση: 2 χρόνια
• Εφαρμοστέες Βιομηχανίες: Ξενοδοχεία, Καταστήματα ενδυμάτων, Καταστήματα Οικοδομικών Υλικών, Καταστήματα επισκευής μηχανημάτων, Εργοστάσιο Κατασκευής, Εργοστάσιο Τροφίμων και Ποτών, Φάρμες, Εστιατόριο, Οικιακή χρήση, Λιανικό εμπόριο, Κατάστημα τροφίμων, Τυπογραφεία, Κατασκευαστικές εργασίες, Ενέργεια και εξόρυξη, Καταστήματα τροφίμων και ποτών , Διαφημιστική εταιρία
• Τοποθεσία έκθεσης: Καναδάς, Ρωσία
• Τύπος μάρκετινγκ: Νέο προϊόν 2022
• Έκθεση δοκιμής μηχανημάτων: Παρέχεται
• Εξερχόμενη-επιθεώρηση βίντεο: Παρέχεται
• Εγγύηση βασικών εξαρτημάτων: 2 χρόνια
• Βασικά εξαρτήματα: Ρουλεμάν, Κινητήρας, Αντλία, Γρανάζια, PLC, Δοχείο πίεσης, Κινητήρας
• Σύστημα ελέγχου: DELEM CT8
• Μοντέλο: 160T-4000
• Ηλεκτρικά Εξαρτήματα: Schneider από τη Γαλλία
• Χρώμα: Προσαρμοσμένο
• Χρήση: Κάμψη λαμαρίνας
• Άξονες ελέγχου: 4 1
• Πιστοποίηση: CE ISO SONCAP
• Κύριος κινητήρας: Siemens από τη Γερμανία
• Χρόνος παράδοσης: 30 ημέρες
• Παρέχεται υπηρεσία μετά την πώληση: Δωρεάν ανταλλακτικά, εγκατάσταση στο χώρο, θέση σε λειτουργία και εκπαίδευση
