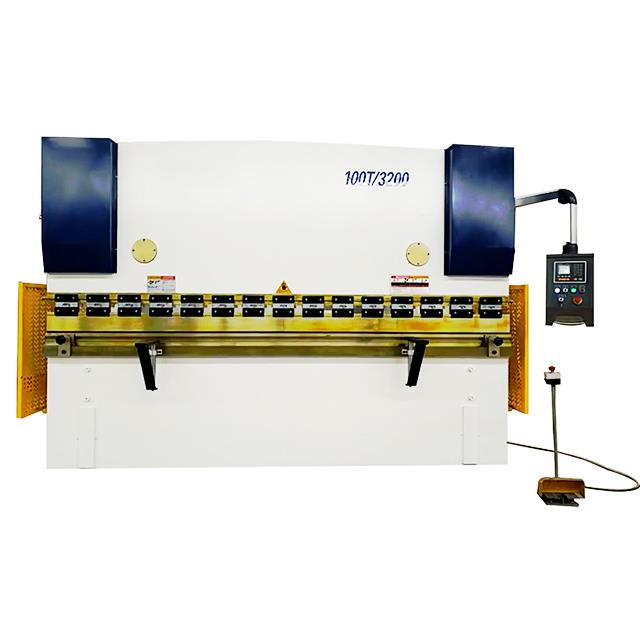

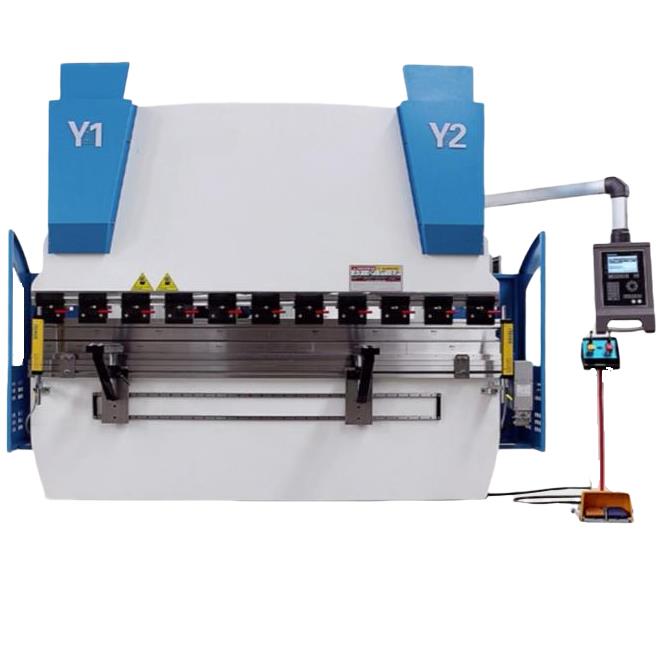

Hydraulic Press Brake 3 Meter 160 Ton High Quality Cnc Wc67y-Bending Machine

περιγραφή προϊόντος

Μηχανή κάμψης με υδραυλικό πρέσα φρένου cnc με backgauge ακριβείας, σερβοκινητήρα, προστασία ασφαλείας, γρήγορο σφιγκτήρα, σφαιρική βίδα και γραμμικό οδηγό. Όλα από Γερμανία, ΗΠΑ, Ολλανδία, Ιταλία Επώνυμα ανταλλακτικά. Το πάχος και το μήκος κάμψης μπορούν να κατασκευαστούν προσαρμοσμένα.

Πίσω μετρητής υψηλής ακρίβειας

Γραφικά με δυνατότητα κοπής

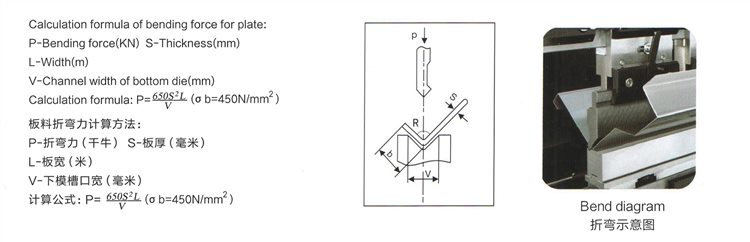

Μέθοδος υπολογισμού της δύναμης κάμψης του φύλλου

WC67Y/K πατημένο φρένο

Έλεγχος σερβοκινητήρα
Αποθηκεύστε έως και 100 προγράμματα
Έως 25 στροφές ανά πρόγραμμα
Βιβλιοθήκη εργαλείων & πρόγραμμα εργαλείων
Πρόγραμμα αυτόματης γωνίας κάμψης
Υψηλότερη ταχύτητα ram και backgahge
Μεγαλύτερη ακρίβεια κάμψης και τοποθέτησης

Χαρακτηριστικά WC67Y/K

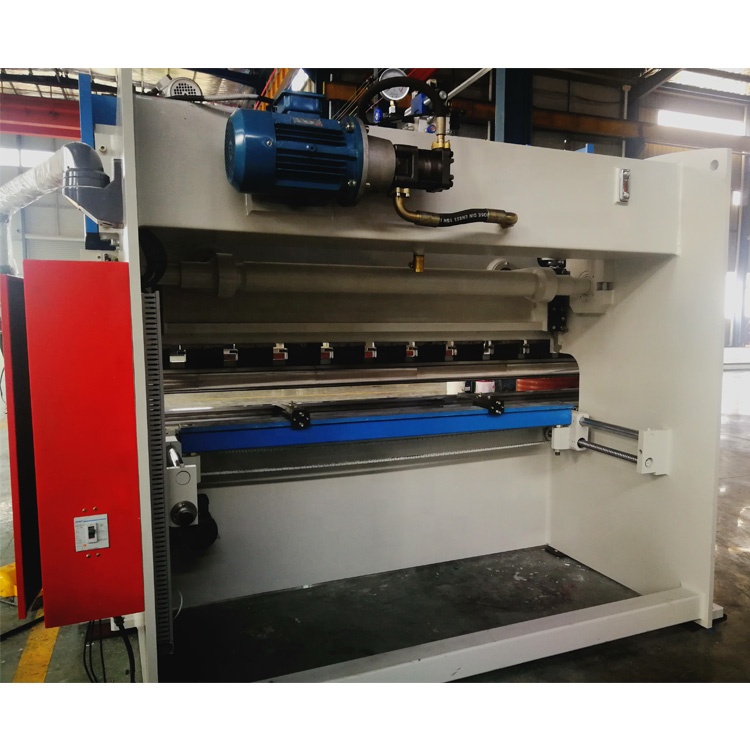

Ολόκληρη η δομή της συγκολλημένης μηχανής επιτυγχάνει υψηλή ακαμψία. το μηχάνημα έχει σχεδιαστεί από το λογισμικό ANSYS που μπορεί να εξασφαλίσει την αξιοπιστία και την ακρίβεια του φρένου πίεσης.
Οι κινητήρες για backgauge ελέγχονται από μετατροπέα, ο οποίος μπορεί να επιτύχει υψηλή ακρίβεια τοποθέτησης του backgauage και του ram αλλάζοντας τη συχνότητα και την τάση του κινητήρα.

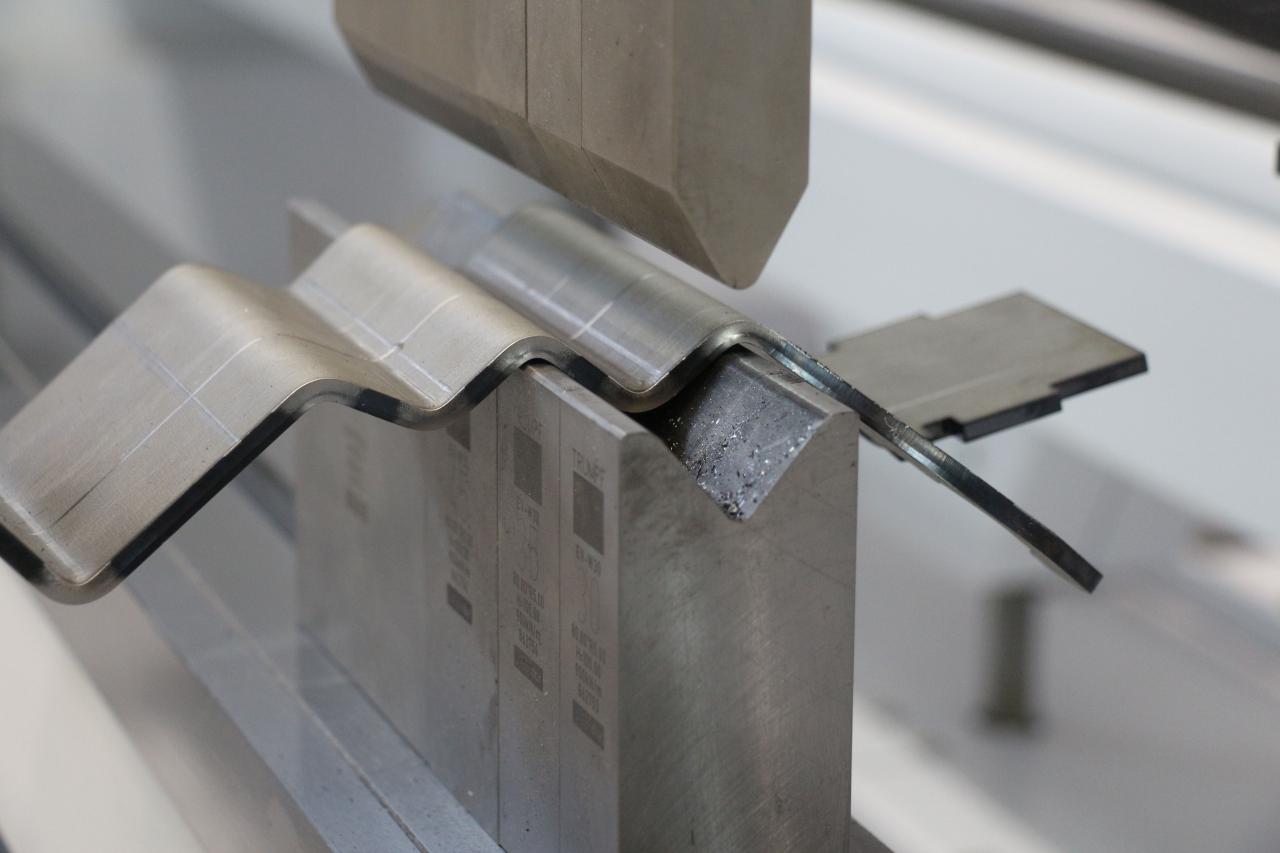

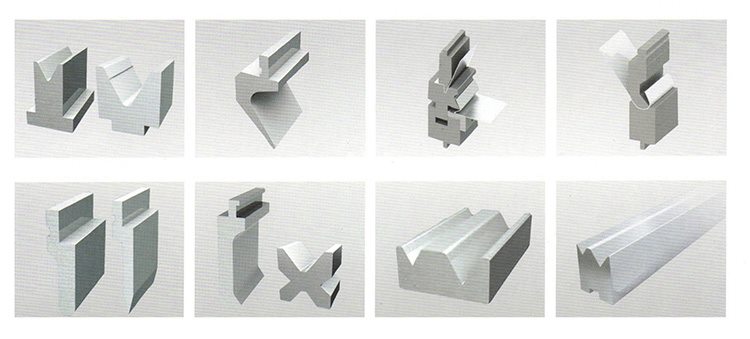

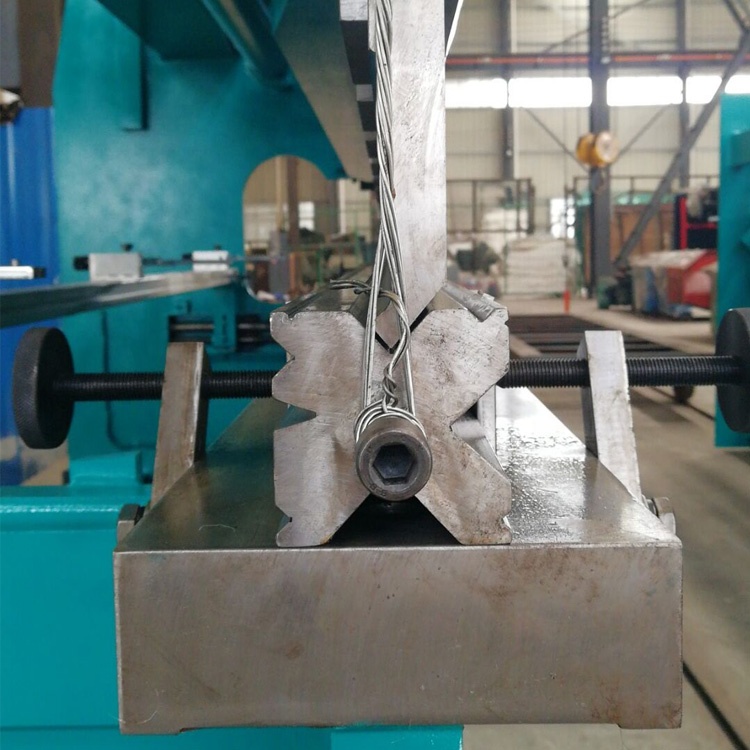

Διαφορετικές γροθιές και μήτρες είναι προαιρετικές σύμφωνα με τις απαιτήσεις του πελάτη, όπως η μήτρα Multi-V, η μήτρα ακτίνας, η μήτρα με λαιμό χήνας κ.λπ. Ένα σετ πλήρους τυπικής διάτρησης και μήτρας θα συμπεριληφθεί δωρεάν.
Ο άξονας X (Backgahge) και ο άξονας Y (διαδρομή ram ή διαδρομή κυλίνδρου) μπορούν να προγραμματιστούν από τον ελεγκτή συστήματος E21, ο οποίος μπορεί να αποθηκεύσει έως και 40 ομάδες προγραμμάτων. Το πλευρικό και το πίσω μεταλλικό προστατευτικό ασφαλείας πληρούν τα ευρωπαϊκά πρότυπα ασφαλείας.
Η υδραυλική υπερφόρτωση μπορεί να προστατευθεί από τη βαλβίδα υπερχείλισης, η πίεση του συστήματος μπορεί να ρυθμιστεί εύκολα με διακόπτη πίεσης.
Ο ποδοδιακόπτης με κουμπί έκτακτης ανάγκης μπορεί να σταματήσει το μηχάνημα αμέσως όταν συμβεί ατύχημα.

Τύπος	Ονομαστική πίεση	Μήκος τραπεζιού εργασίας	Διάστιχο στηλών	Βάθος λαιμού	Slide Stroke	Max Open	Ισχύς κινητήρα	Διαστάσεις
Τύπος	(KN)	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WC67Y- 40t/2200	400	2200	1775	250	100	320	5.5	2300×1500×2000
WC67Y- 40t/2500	400	2500	1975	250	100	320	5.5	2600×1500×2000
WC67Y- 63t/2500	630	2500	2095	250	120	360	5.5	2600×1600×2300
WC67Y- 63t/3200	630	3200	2570	250	120	360	5.5	3300×1600×2300
WC67Y- 80t/3200	800	3200	2565	320	120	360	7.5	3300×1700×2300
WC67Y- 80t/4000	800	4000	3165	320	120	360	7.5	4100×1700×2300
WC67Y- 100t/3200	1000	3200	2560	320	120	360	7.5	3300×1800×2400
WC67Y- 100t/4000	1000	4000	3165	320	120	360	7.5	4100×1800×2500
WC67Y- 125t/3200	1250	3200	2550	320	120	360	7.5	3250×1920×2450
WC67Y- 125t/4000	1250	4000	3450	320	120	360	7.5	4100×1920×2500
WC67Y- 160t/3200	1600	3200	2540	320	180	440	11	3300×1600×2600
WC67Y- 160t/4000	1600	4000	3140	320	180	440	11	4100×2000×2600
WC67Y- 160t/6000	1600	6000	4740	320	180	440	11	6100×2000×2600
WC67Y- 200t/3200	2000	3200	2540	320	250	530	11	3300×2100×2800
WC67Y- 200t/4000	2000	4000	3140	320	250	530	15	4100×2100×2900
WC67Y- 200t/5000	2500	5000	3120	400	250	530	15	5100×2100×3000
WC67Y- 250t/4000	2500	4000	3120	400	250	560	18.5	4100×2200×3500
WC67Y- 250t/5000	2500	5000	3920	400	250	560	18.5	5100×2200×3500
WC67Y- 250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WC67Y- 300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WC67Y- 300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WC67Y- 300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WC67Y- 350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WC67Y- 350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WC67Y- 400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WC67Y- 400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WC67Y- 500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WC67Y- 500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WC67Y- 500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WC67Y- 600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WC67Y- 600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

WE67K πατημένο φρένο

Η μηχανή κάμψης CNC της ηλεκτροϋδραυλικής σειράς WE67K Servo Press Brake υιοθετεί ολοκληρωμένη δομή συγκόλλησης και ολοκληρωμένη επεξεργασία.

Τα κύρια εξαρτήματα του αμαξώματος αναλύονται με το λογισμικό ανάλυσης πεπερασμένων στοιχείων ANSYS, το οποίο διασφαλίζει την αξιοπιστία και τη συνολική ακρίβεια της εργαλειομηχανής.

Ο κύριος κύλινδρος λαδιού και στις δύο πλευρές διαπερνά τη λειτουργία ελέγχου διαδρομής της παραδοσιακής μηχανής κάμψης τύπου μηχανικού διαφράγματος και υιοθετεί τη λειτουργία ελέγχου κλειστού βρόχου που αποτελείται από την ηλεκτροϋδραυλική σερβοβαλβίδα που εισάγεται από τη Γερμανία και τον χάρακα πλέγματος που εισάγεται από τη Γερμανία.

Χαρακτηριστικά WE67YK

Προηγμένη διαμόρφωση, υψηλής ακρίβειας και υψηλής απόδοσης CNC υδραυλικό φρένο πίεσης
Ολιστική δομή συγκόλλησης
Ηλεκτρο-υδραυλικό σύστημα σερβομηχανισμού, ο κλειστός βρόχος συγχρονισμός του ολισθητήρα
Μηχανισμός διπλής στέψης

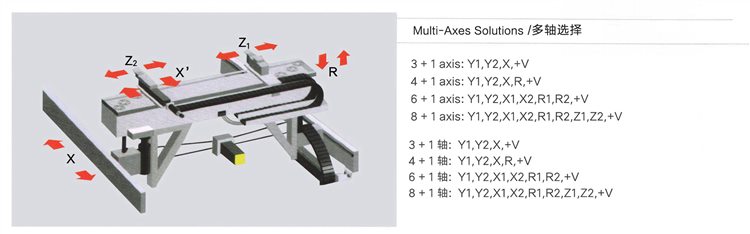

Τυπική διαμόρφωση με 3 1 άξονες:
Y1 (προς τα πάνω-κάτω του αριστερού κυλίνδρου)
Y2 (προς τα πάνω-κάτω του δεξιού κυλίνδρου)
X (εμπρός-πίσω του backguge)
V (υδραυλικό στέμμα)
Σύστημα Backgauge Προαιρετικό:
Backgauge 4 αξόνων (X. R, Z1. Z2)
5 άξονες Backgauge (XR Z1. Z2,X')
Backgauge 6 αξόνων (X1. X2. R1. R2, Z1. Z2)

Τύπος	Ονομαστική πίεση	Μήκος τραπεζιού εργασίας	Διάστιχο στηλών	Βάθος λαιμού	Slide Stroke	Max Open	Ισχύς κινητήρα	Διαστάσεις
Τύπος	(KN)	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WE67K-40t/2200	400	2200	1775	250	175	320	5.5	2300×1500×2000
WE67K-40t/2500	400	2500	1975	250	175	320	5.5	2600×1500×2000
WE67K-63t/2500	630	2500	2095	250	175	360	5.5	2600×1600×2300
WE67K-63t/3200	630	3200	2570	250	175	360	5.5	3300×1600×2300
WE67K-80t/3200	800	3200	2565	320	175	360	7.5	3300×1700×2300
WE67K-80t/4000	800	4000	3165	320	175	360	7.5	4100×1700×2300
WE67K-100t/3200	1000	3200	2560	320	215	360	7.5	3300×1800×2400
WE67K-100t/4000	1000	4000	3165	320	215	360	7.5	4100×1800×2500
WE67K-125t/3200	1250	3200	2550	320	215	360	7.5	3250×1920×2450
WE67K-125t/4000	1250	4000	3450	320	215	360	7.5	4100×1920×2500
WE67K-160t/3200	1600	3200	2540	320	215	440	11	3300×1600×2600
WE67K-160t/4000	1600	4000	3140	320	215	440	11	4100×2000×2600
WE67K-160t/6000	1600	6000	4740	320	215	440	11	6100×2000×2600
WE67K-200t/3200	2000	3200	2540	320	215	530	11	3300×2100×2800
WE67K-200t/4000	2000	4000	3140	320	215	530	15	4100×2100×2900
WE67K-200t/5000	2500	5000	3120	400	215	530	15	5100×2100×3000
WE67K-250t/4000	2500	4000	3120	400	215	560	18.5	4100×2200×3500
WE67K-250t/5000	2500	5000	3920	400	215	560	18.5	5100×2200×3500
WE67K-250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WE67K-300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WE67K-300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WE67K-300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WE67K-350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WE67K-350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WE67K-400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WE67K-400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WE67K-500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WE67K-500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WE67K-500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WE67K-600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WE67K-600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

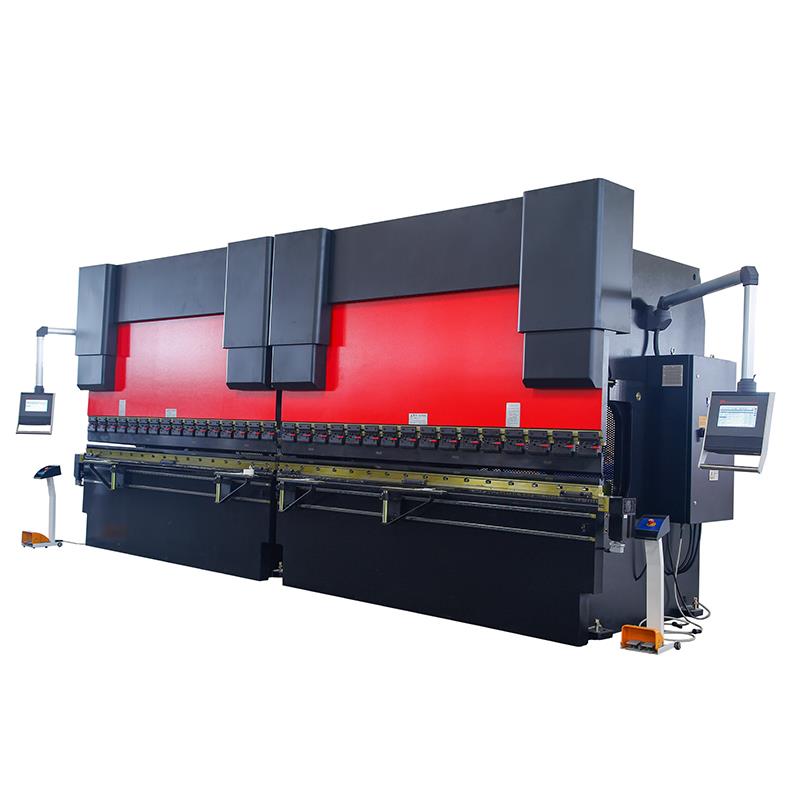

Tandem Press Brake

Επιλέχθηκαν δύο κεντρικοί υπολογιστές (WC67Y/WE67K) για τη διαμόρφωση του σύγχρονου εξοπλισμού σύνδεσης διπλής μηχανής.
Η συνδυασμένη μηχανή κάμψης διπλής μηχανής μπορεί να επεξεργαστεί εξαιρετικά μακρύ τεμάχιο εργασίας, ιδιαίτερα κατάλληλο για κατασκευή πόλεων, πόλο φωτισμού αυτοκινητόδρομου, ηλεκτρικό πόλο και ούτω καθεξής.
Οι δύο τύποι εργαλειομηχανών μπορούν επίσης να χρησιμοποιηθούν χωριστά για τη βελτίωση της απόδοσης παραγωγής και είναι εξοπλισμένοι με μηχανισμό αντιστάθμισης παραμόρφωσης.
Ο σύγχρονος μηχανισμός υιοθετεί μηχανικό υγρό σερβομηχανικό και μηχανικό μπλοκ.
Αυτό το μηχάνημα συνδυάστηκε με δύο σετ φρένων 400 τόνων.
Ο διαδοχικός έλεγχος επιτυγχάνει σύγχρονη εργασία. Το ενιαίο μηχάνημα συνδυάστηκε με τραπέζι εργασίας, δεξιά και αριστερή σανίδα τοίχου.
Λόγω της μεταφοράς, υιοθετούμε τη συναρμολογημένη δομή. Το ράφι έχει ισχυρή ακαμψία, δύο κύλινδροι εγκαταστάθηκαν στη δεξιά και αριστερή σανίδα τοίχου, το υδραυλικό σύστημα ήταν υπό τη δράση του ηλεκτρικού συστήματος, το έμβολο κίνησης κατέβασε. Στο έμβολο, υπάρχουν οι άνω μήτρες, όταν αγγίζονται οι επάνω και οι κάτω μήτρες, το σύστημα θα αυξήσει την πίεση και θα σχηματίσει τα τεμάχια εργασίας.
Με διαφορετικές μήτρες και κάτω από διαφορετικούς τύπους κάμψης, μπορεί να πάρει διαφορετικά σχήματα τεμαχίων εργασίας. Η ποιότητα είναι σταθερή και
αξιόπιστος.

Τύπος	Ονομαστική πίεση	Μήκος τραπεζιού εργασίας	Διάστιχο στηλών	Βάθος λαιμού	Slide Stroke	Max Open
Τύπος	(KN)	(mm)	(mm)	(mm)	(mm)	(mm)
WE67K-500t/5000	5000	5000	4100	400	320	630
WE67K-500t/6000	5000	6000	4820	400	320	630
WE67K-500t/7000	5000	7000	5620	400	320	630
WE67K-600t/6000	6000	6000	4820	400	320	630
WE67K-600t/7000	6000	7000	5620	400	320	630
WE67K-700t/8000	7000	8000	5300	400	320	630
WE67K-700t/10000	7000	10000	5300	400	320	630
WE67K-800t/8000	8000	8000	5300	400	320	630
WE67K-1000t/10000	10000	10000	5300	400	320	630
WE67K-1000t/12000	10000	12000	5300	400	320	630
WE67K-1200t/12000	12000	12000	5300	400	320	630
WE67K-1200t/14000	12000	8600	5300	400	320	630

FAQ

Q1. Ποιο είναι το κύριο προϊόν μας;

A1: Η εταιρεία μας είναι ένα επαγγελματικό μηχάνημα επεξεργασίας λαμαρίνας από τη RAYMAX. Επικεντρωθείτε σε μηχανή πρέσας τεσσάρων στηλών, μηχανή πρέσας πόρτας ανάγλυφης εκτύπωσης, μηχανή κάμψης, μηχανή κοπής, μηχανή κοπής πλάσματος cnc, μηχανή κύλισης, μηχανή διάτρησης, υδραυλικός σιδηρουργός, εξοπλισμός συγκόλλησης. Όλα αυτά τα μηχανήματα θα λυθούν για τη δεξαμενή, τηγάνι, τρόλεϊ κ.λπ.

Ε2. Πότε μπορώ να πάρω την τιμή;

A2: Συνήθως προσφέρουμε την προσφορά εντός 8 ωρών, Για επείγουσα προσφορά, επικοινωνήστε μαζί μας για ειδικές προσφορές.

Ε3. Τι είναι ο Εμπορικός Όρος;

A3: Δεχόμαστε εργοστάσιο Ex-work, FOB Dalian, CNF ή CIF, ως απαίτησή σας.

Q4. Πόσο καιρό διαρκεί η παραγωγή μας;

A4: Εξαρτάται από τον τύπο του εξοπλισμού.
Συχνά παραδίδουμε τα αγαθά εντός 35 ημερών.

Q5. Ποιος είναι ο όρος πληρωμής;

A5: Με T/T πριν από την αποστολή ή με L/C εν όψει.

Ε6. Κατά τη διάρκεια της αποστολής, εάν υπάρχει ζημιά σε προϊόντα, πώς γίνεται η αντικατάσταση;

A6: Πρώτον, θα πρέπει να διερευνήσουμε τον λόγο που προκάλεσε τη ζημιά. Ταυτόχρονα, θα διεκδικήσουμε την ασφάλιση μόνοι μας ή θα βοηθήσουμε τον αγοραστή.
Δεύτερον, θα στείλουμε την αντικατάσταση στον αγοραστή. Ο υπεύθυνος για την παραπάνω ζημιά θα αναλάβει το κόστος της αντικατάστασης.

Ε7. Ποιοι είναι οι όροι συσκευασίας σας;

A7: Συσκευασία: συσκευασία άξια εξαγωγής κατάλληλη για μεταφορά εμπορευματοκιβωτίων.
Ξύλινη θήκη, παλέτα σιδήρου, πλαστική μεμβράνη κ.λπ.

Ε8. Δοκιμάζετε όλα τα προϊόντα σας πριν από την παράδοση;

A8: Ναι, έχουμε 100% δοκιμή πριν από την παράδοση.

Q9: Πού βρίσκεται το εργοστάσιό σας;

A9: Το εργοστάσιό μας βρίσκεται στο Dalian, στην επαρχία Liaoning.

Ε10: Ποια είναι η εγγύησή σας;

A10: Εγγύηση: 24 μήνες μετά την εμπορική λειτουργία ή 18 μήνες από την ημερομηνία αποστολής, με την επιφύλαξη της προηγούμενης λήξης.

Ε11: Μπορείτε να κανονίσετε την επιθεώρηση πριν από την αποστολή τριάντα μερών;

A11: Επιθεώρηση πριν από την αποστολή: Η επιθεώρηση πριν από την αποστολή του προμηθευτή είναι Τελική. επιθεώρηση πριν από την αποστολή από τρίτο μέρος στο κόστος των αγοραστών.

Ε12: Μπορούμε να κάνουμε το λογότυπο OEM;

A12: Ναι, για τα προϊόντα με σχέδιο που παρέχονται από εσάς, φυσικά εφαρμόζουμε το λογότυπό σας ",

Λεπτομέριες

Slider Stroke (mm): 320 mm
Αυτόματο Επίπεδο: Ημιαυτόματο
Βάθος λαιμού (mm): 450 mm
Τύπος μηχανήματος: Torsion Bar, Press Brake
Μήκος τραπεζιού εργασίας (mm): 3200
Πλάτος Τραπεζιού Εργασίας (mm): 400 mm
Διάσταση: 3260*3100*3800mm
Κατάσταση: Καινούργιο
Επεξεργασμένο υλικό / μέταλλο: ορείχαλκος / χαλκός, ανοξείδωτος χάλυβας, κράμα, ανθρακούχο χάλυβας, αλουμίνιο
Αυτοματισμός: Αυτόματος
Επιπλέον Υπηρεσίες: Μηχανουργική κατεργασία
Βάρος (KG): 44000
Ισχύς κινητήρα (kw): 37 kw
Βασικά σημεία πώλησης: Αυτόματο
Εγγύηση: 1 έτος
Εφαρμοστέες βιομηχανίες: Καταστήματα δομικών υλικών, συνεργεία επισκευής μηχανημάτων, εργοστάσιο παραγωγής, αγροκτήματα, λιανικό εμπόριο, κατασκευαστικές εργασίες, διαφημιστική εταιρεία
Τοποθεσία εκθεσιακού χώρου: Ηνωμένες Πολιτείες, Βραζιλία, Περού, Ταϊλάνδη, Αργεντινή, Χιλή, Κολομβία, Αλγερία
Τύπος μάρκετινγκ: Νέο προϊόν 2020
Έκθεση δοκιμής μηχανημάτων: Παρέχεται
Εξερχόμενη-επιθεώρηση βίντεο: Παρέχεται
Εγγύηση βασικών εξαρτημάτων: 1 έτος
Βασικά εξαρτήματα: Ρουλεμάν, Κινητήρας, Αντλία, Γρανάζια, PLC, Δοχείο πίεσης, Κινητήρας, Άλλο, Κιβώτιο ταχυτήτων
Ισχύς: Υδραυλικό
Πρώτη ύλη: Φύλλο / Ρολάρισμα πλάκας
Παρέχεται υπηρεσία μετά την πώληση: Μηχανικοί διαθέσιμοι για σέρβις μηχανημάτων στο εξωτερικό, Δωρεάν ανταλλακτικά, εγκατάσταση, θέση σε λειτουργία και εκπαίδευση πεδίου, συντήρηση και επισκευή πεδίου, τεχνική υποστήριξη βίντεο, ηλεκτρονική υποστήριξη
Όνομα: τιμή μηχανής φρένων
ΕΛΕΓΚΤΗΣ: ESTUN E21s
Έλεγχος: Μετατροπέας συχνότητας κινητήρων AC
Βάθος λαιμού: 450mm
Τύπος: Υδραυλικά Εργαλεία Κάμψης
Εφαρμογή: Κάμψη ανοξείδωτης πλάκας
Πιστοποίηση: ce
Εξυπηρέτηση μετά την εγγύηση: τεχνική υποστήριξη βίντεο, ηλεκτρονική υποστήριξη
