Μηχανή κάμψης φρένων 125 τόνων 4100 mm 5-αξόνων Cnc Servo Hydraulic Press Brake

Το φρένο πίεσης CNC χρησιμοποιεί το καλούπι (γενικό ή ειδικό καλούπι) για να λυγίσει ένα κρύο μεταλλικό φύλλο σε ένα τεμάχιο εργασίας με διάφορα σχήματα γεωμετρικής διατομής. Είναι μια μηχανή διαμόρφωσης λαμαρίνας σχεδιασμένη για επεξεργασία λαμαρίνας ψυχρής έλασης. Χρησιμοποιείται ευρέως στην κάμψη λαμαρίνας, όπως η αυτοκινητοβιομηχανία, η κατασκευή αεροσκαφών, η ελαφριά βιομηχανία, η ναυπηγική βιομηχανία, τα εμπορευματοκιβώτια, οι ανελκυστήρες, τα σιδηροδρομικά οχήματα και άλλες βιομηχανίες.

1. Υψηλή ακρίβεια κάμψης, γρήγορη ταχύτητα εργασίας και αποτελεσματική, λειτουργική ασφάλεια, απόδοση σταθερά.

2. Καλό αντικρουστικό πλαίσιο (κατασκευή πλακών από συγκολλημένο χάλυβα), ολόκληρο το πλαίσιο μετριάζεται, μειώνει την τροποποίηση, χρησιμοποιώντας μεγάλης κλίμακας μηχανή φρεζαρίσματος CNC, διαδικασία σε ένα χρόνο, εξασφαλίζει υψηλή ακρίβεια.

3. Χρήση ανταλλακτικών διεθνούς επωνυμίας και cnc.

4. Οπτικό λειτουργικό σύστημα, εύκολη λειτουργία, βολικό, πολλαπλών λειτουργιών και πρακτικό.

5. Όλα τα μέρη παράγονται από το κέντρο παραγωγής QAWELL cnc, σύμφωνα με το τυπικό σχέδιο.

6. Υψηλή εκτελεστική δύναμη, υψηλών προδιαγραφών και υψηλής επαγγελματικής συναρμολογημένης ομάδας μηχανών.

7. Σχέδιο προστασίας ισχύος, με προστασία ελαφριάς κουρτίνας, λειτουργία απενεργοποίησης ανοιχτής πόρτας, περισσότερη ασφάλεια κατά τη λειτουργία.

8. Προοπτικές μόδας, λεπτές και όμορφες, οι μηχανές είναι συμπαγές σχέδιο, μικρός χώρος δαπέδου, εύκολη λειτουργία.

9. Παροχή ολοκληρωμένου προγράμματος κάμψης για όλους τους χρήστες φρένων, μηχανών κοπής.

10. Αντικαταστάσιμο τραπέζι εργασίας και το άνω και κάτω ανάχωμα, χωρίς συγκόλληση, σφυρηλάτηση και λείανση ακριβείας.

11. Πύκνωση του ολισθητήρα και της κάθετης πλάκας, για να εξασφαλιστεί η σταθερότητα της εργαλειομηχανής και να μειωθεί η ελαστικότητα.

12. Ορθολογική διάταξη του σχεδιασμού του αγωγού πετρελαίου, για να αποφευχθεί η γρήγορη αύξηση της θερμοκρασίας του λαδιού.

13. Η ομοιότητα εικόνων και μηχανής αποστολής μπορεί να φτάσει το 99,5%.

14. Έγκαιρη γρήγορη παράδοση.

Κύρια χαρακτηριστικά:

1. Ολόκληρο το πλαίσιο του φρένου πρέσας υιοθετεί την ενσωματωμένη συγκόλληση, και με σκλήρυνση για την εξάλειψη της εσωτερικής πίεσης.

2. Το ειδικό σύστημα αριθμητικού ελέγχου είναι εξοπλισμένο με κεντρικό πλαίσιο της μηχανής κάμψης.

3. Η λειτουργία προγραμματισμού πολλαπλών βημάτων εργασίας είναι σε θέση να επιτύχει μια αυτόματη λειτουργία και συνεχή τοποθέτηση διαδικασιών πολλαπλών βημάτων, καθώς και μια αυτόματη ρύθμιση ακριβείας για τη θέση του πίσω αναστολέα και του μπλοκ ολίσθησης.

4. Το μηχάνημα παρέχεται με λειτουργία μέτρησης κάμψης, για απεικόνιση σε πραγματικό χρόνο της ποσότητας επεξεργασίας και της μνήμης διακοπής ρεύματος των θέσεων του αναστολέα και του μπλοκ ολίσθησης, καθώς και των διαδικασιών και των παραμέτρων.

5. Η εισαγόμενη βίδα μολύβδου ρουλεμάν και η γραμμική ράγα οδήγησης χρησιμοποιούνται για το πίσω πώμα, για να εξασφαλιστεί η ακρίβεια τοποθέτησης του πίσω πώματος, για την ακρίβεια επεξεργασίας της μηχανής να είναι μεγαλύτερη.

εξαρτήματα

Ολόκληρη εμφάνιση

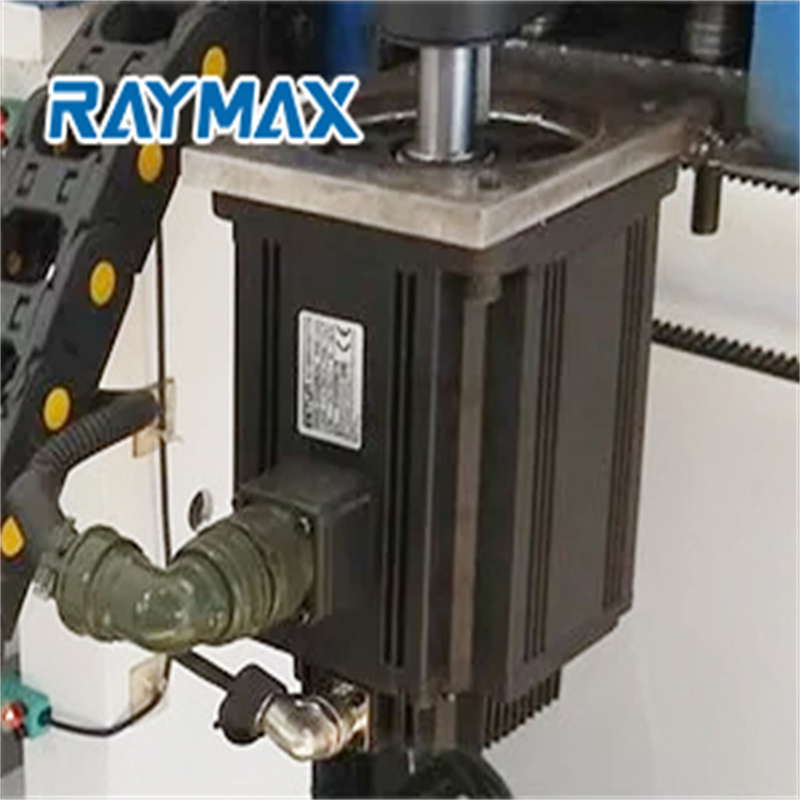

Κύριος σερβοκινητήρας

Το Motor-Crowniing είναι ελεγχόμενο με Cnc

Έλεγχος Cybelec Touch8p Cnc

Υδραυλικό μπλοκ βαλβίδων Bosch Rexroth

Το Motor-Crowniing είναι ελεγχόμενο με Cnc

Ο κύριος κινητήρας είναι ένας σερβοκινητήρας, ο οποίος εξοικονομεί καύσιμα και ηλεκτρική ενέργεια. Εξοικονόμηση ενέργειας 45% Κάθε μέρα, το μηχάνημα λειτουργεί γρήγορα

Μηχάνημα με επεξεργασία ολόκληρης της δομής, για να εξασφαλιστεί η ακρίβεια επεξεργασίας του μηχανήματος; Μηχανή με επεξεργασία Vsr (Ανακούφιση από κραδασμούς), για να διασφαλιστεί ότι η μηχανή δεν αλλάζει σχήμα κατά τη μακροχρόνια χρήση.

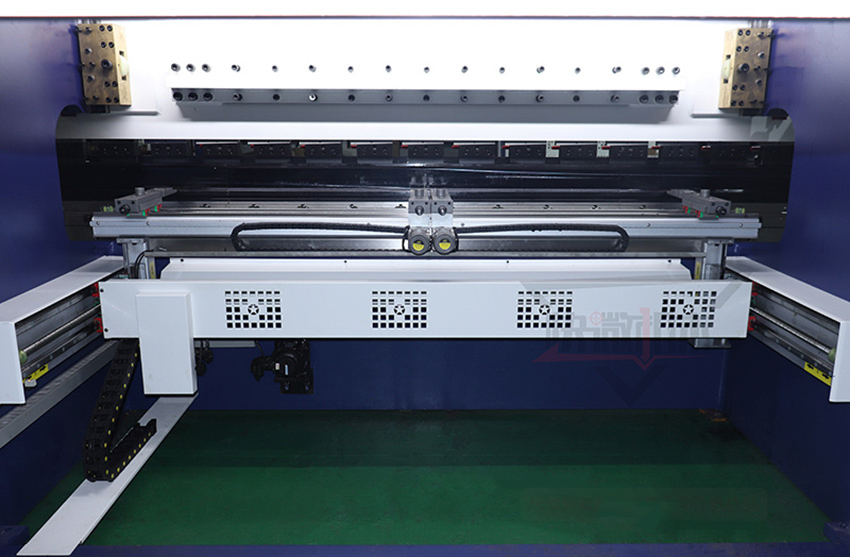

CNC Backgauge

4 Axis CNC Backgauge , συμπεριλαμβανομένου του R ; Χ ; Z1 Z2, μπορεί να κινηθεί πάνω και κάτω. εμπρός και πίσω, αριστερά και δεξιά, η λεπτή ρύθμιση με υψηλή ακρίβεια έως ± 0,02 mm. Πίσω μετρητής: για να κάνετε την ακρίβεια κάμψης πολύ καλύτερη με αυτό. Λειτουργία τοποθέτησης λαμαρίνας, για τον έλεγχο της θέσης της μεταλλικής πλάκας επεξεργασίας. Πολύ σημαντικό μέρος στη μηχανή κάμψης.

1. Η εισαγόμενη βίδα μολύβδου ρουλεμάν και η γραμμική ράγα οδήγησης χρησιμοποιούνται για το πίσω πώμα, για να εξασφαλιστεί η ακρίβεια τοποθέτησης του πίσω πώματος, για την ακρίβεια επεξεργασίας της μηχανής να είναι υψηλότερη.

2. Το Backgauge CNC 4 αξόνων, συμπεριλαμβανομένου του R ; Χ ; Z1 Z2, μπορεί να κινηθεί πάνω και κάτω. εμπρός και πίσω, αριστερά και δεξιά, η λεπτή ρύθμιση με υψηλή ακρίβεια έως ± 0,02 mm

3. Σύστημα backgauge, γρήγορη και ακριβής τοποθέτηση, Υιοθετεί τη συγκόλληση δομών χάλυβα, την υψηλή ακαμψία, την κίνηση σερβοκινητήρων, τη βίδα σφαιρών και τον γραμμικό οδηγό για να εξασφαλίσει λειτουργία υψηλής ακρίβειας. Οι βίδες τοποθέτησης σε τέσσερις γωνίες μπορούν να ρυθμιστούν γρήγορα.

Σύστημα backgauge, γρήγορη και ακριβής τοποθέτηση

Το φρένο πίεσης Cnc είναι εξοπλισμένο με ένα backgauge που αποτελείται από μια συμπαγή δομή για να εξασφαλίζεται η καλύτερη επαναληψιμότητα και υψηλή ακρίβεια στην τοποθέτηση των αξόνων. Υιοθετεί συγκόλληση χαλύβδινων κατασκευών, υψηλή ακαμψία, κίνηση σερβοκινητήρα, σφαιρική βίδα και γραμμικό οδηγό για να εξασφαλίσει λειτουργία υψηλής ακρίβειας. Οι βίδες τοποθέτησης σε τέσσερις γωνίες μπορούν να ρυθμιστούν γρήγορα.

FAQ

Ε: Πώς να λάβετε μια ακριβή προσφορά από εμάς;

Α: Δώστε μας τις λεπτομέρειες του υλικού, του μέγιστου πάχους και του μέγιστου πλάτους.

Ε: Μπορείτε να κάνετε υπηρεσία OEM;

Α: Ναι, μπορούμε. Το σχέδιό σας είναι αποδεκτό, το δικό σας λογότυπο μπορεί να χρησιμοποιηθεί στο μηχάνημα.

Ε: Ποιο είναι το κόστος αποστολής από την Κίνα στη χώρα σας;

Α: Μπορούμε να στείλουμε το μηχάνημα στο λιμάνι ή τη διεύθυνση της πόρτας σας δια θαλάσσης ή αεροπλάνου. παρακαλούμε να μας πείτε το πλησιέστερο λιμάνι ή τη διεύθυνσή σας με ταχυδρομικό κώδικα. έχουμε αξιόπιστο ναυτιλιακό πράκτορα για να εξασφαλίσουμε την ασφαλή βολική και έγκαιρη παράδοση.

Ε: Δέχεστε πληρωμή LC;

Α: Ναι, συνήθως η πληρωμή μας είναι 50% 50% T/T, η πληρωμή LC είναι επίσης αποδεκτή

Ε: Πώς να λειτουργήσετε αυτό το μηχάνημα;

Α: Γραμμή βίντεο του εργοστασίου μας ή σας στέλνουμε απευθείας το βίντεο.

Ε: Τι γίνεται με την υπηρεσία θέσης σε λειτουργία;

Α: Μπορούμε να προσφέρουμε υπηρεσία ανάθεσης, ο αγοραστής πρέπει να αντέξει οικονομικά αεροπορικά εισιτήρια.

Ε: Προσφέρετε διδασκαλία και κατάρτιση;

Α: Εκπαίδευση στο εργοστάσιο του προμηθευτή

Η υπηρεσία μας

1. Υπηρεσίες Εγκατάστασης

Οι υπηρεσίες εγκατάστασης είναι διαθέσιμες με όλα τα μηχανήματα μας. Αποστέλλουμε τεχνικό στο εργοστάσιο του πελάτη για εγκατάσταση και προλειτουργία μηχανημάτων. (Οι πελάτες πρέπει να πληρώσουν μόνο τα αεροπορικά εισιτήρια και το ξενοδοχείο)

2. Υπηρεσία Εκπαίδευσης

Ο τεχνικός μας είναι διαθέσιμος στο εργοστάσιό σας και προσφέρει εκπαίδευση για το πώς να χρησιμοποιείτε τα μηχανήματα μας. Επίσης, μπορείτε να στείλετε τον τεχνικό σας στην εταιρεία μας για να μάθει πώς να χειρίζεται μηχανές.

3. Εγγύηση ποιότητας

Εγγυόμαστε την ποιότητα του μηχανήματος (π.χ. η ταχύτητα επεξεργασίας και η απόδοση εργασίας είναι ίδια με τα δεδομένα της δειγματοληψίας). Υπογράφουμε τη συμφωνία με αναλυτικά τεχνικά στοιχεία. Η εγγύηση του μηχανήματος είναι 5 χρόνια.

Λεπτομέριες

• Slider Stroke (mm): 200 mm
• Αυτόματο επίπεδο: Πλήρως αυτόματο
• Βάθος λαιμού (mm): 400 mm
• Τύπος μηχανήματος: Συγχρονισμένο
• Μήκος τραπεζιού εργασίας (mm): 4000
• Πλάτος Τραπεζιού Εργασίας (mm): 200 mm
• Διάσταση: 4400*1800*2800mm
• Κατάσταση: Καινούργιο
• Τόπος καταγωγής: Anhui, Κίνα
• Υλικό / Επεξεργασμένο μέταλλο: Ανοξείδωτο ατσάλι, Ανθρακούχο χάλυβα, Αλουμίνιο
• Αυτοματισμός: Αυτόματος
• Extra Services: End Forming
• Έτος: 2021
• Βάρος (KG): 8700
• Ισχύς κινητήρα (kw): 9 kw
• Βασικά σημεία πώλησης: Υψηλή ακρίβεια
• Εγγύηση: 1 έτος
• Εφαρμοστέες Βιομηχανίες: Εργοστάσιο Μεταποίησης, Λιανικό εμπόριο, Κατασκευαστικές εργασίες
• Τοποθεσία έκθεσης: Ρωσία, Καζακστάν, ΝΟΤΙΑ ΚΟΡΕΑ
• Τύπος μάρκετινγκ: Νέο προϊόν 2020
• Έκθεση δοκιμής μηχανημάτων: Παρέχεται
• Εξερχόμενη-επιθεώρηση βίντεο: Παρέχεται
• Εγγύηση βασικών εξαρτημάτων: 1 έτος
• Βασικά εξαρτήματα: Ρουλεμάν, Κινητήρας, Αντλία, Γρανάζια, PLC
• ΟΝΟΜΑ: 130Tons press brake μήκους 4,1 μέτρα Υδραυλική μηχανή κάμψης CNC
• Άξονας κίνησης: 5 άξονες
• X AXIS Travel: 500mm
• Διαδρομή Υ AXIS: 200mm
• Μήκος τραπεζιού εργασίας: 4100mm
• Πλάτος τραπεζιού εργασίας: 200mm
• κινητήρας: 9KW
• βάρος: 10300 kg
• Ταχύτητα γρήγορης πτώσης: 350 mm/s
• Ταχύτητα ανύψωσης: 150 mm/s
• Πιστοποίηση: ISO 9001:2000
• Παρέχεται υπηρεσία μετά την πώληση: Τεχνική υποστήριξη βίντεο
• Σέρβις μετά την εγγύηση: Τεχνική υποστήριξη βίντεο
• Τοποθεσία τοπικής υπηρεσίας: Ρωσία, Καζακστάν, ΝΟΤΙΑ ΚΟΡΕΑ","attrValueId":3869247}
