Βιομηχανική μηχανή κοπής λέιζερ με ίνες μετάλλων 4kw 3015 Cnc

Επισκόπηση προϊόντος

Μηχάνημα κοπής λέιζερ ινών 1500*300 περιοχής εργασίας με κλειστό κάλυμμα + ενιαίο τραπέζι

Το μηχάνημα συγκολλάται με ένα συνολικό φύλλο υψηλής έντασης και μετά από ανόπτηση υψηλής θερμοκρασίας, το μηχάνημα μπορεί να χρησιμοποιηθεί για 20 χρόνια χωρίς καμία παραμόρφωση. Με εισαγόμενο εξοπλισμό ακριβείας και σχάρα, γραμμική ράγα οδήγησης και κιβώτιο ταχυτήτων, η εργαλειομηχανή είναι υψηλής ακρίβειας, υψηλής απόδοσης και σταθερότητας. Εξοπλισμένο με προηγμένο ασύρματο τερματικό χειρός, το μηχάνημα μπορεί να λειτουργήσει με τηλεχειριστήριο. Ο εξοπλισμός υιοθετεί το ειδικό σύστημα αντιστοίχισης λέιζερ, τον οδηγό σερβοκινητήρα υψηλής απόδοσης, που μειώνει τον χρόνο αναμονής και βελτιώνει την απόδοση εργασίας περισσότερο από 30%, είναι η ενσωμάτωση του ηχητικού, φωτοηλεκτρικού, αριθμητικού ελέγχου και άλλων προηγμένων τεχνολογιών ως μία από τις υψηλές προϊόντα τεχνολογίας.

Διαμορφώσεις

1. Περιοχή εργασίας 1500*300mm

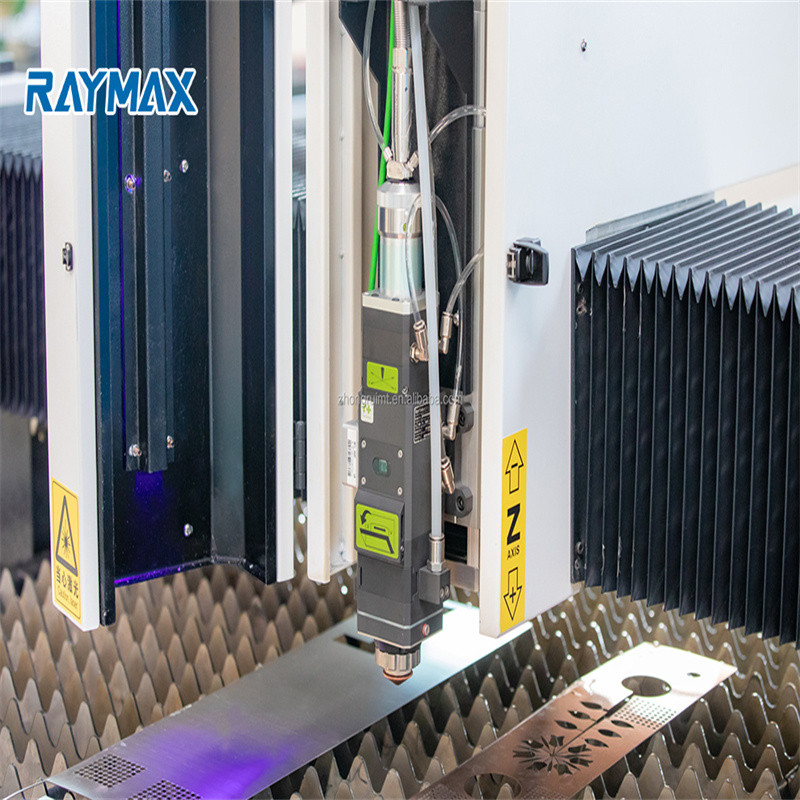

2. Κεφαλή κοπής με λέιζερ Autofocus Raytools
3. Ιαπωνία Yaskawa Servo Motor And Driver
Άξονας Χ ---Ιαπωνία Yaskawa 850W*1
Άξονας Υ ---Ιαπωνία Yaskawa 18000w*2,
Άξονας Z ---Japan Pansonic 400W*1
4. TAIWAN YYC Rack Gear με διπλό πρόγραμμα οδήγησης
5. ΤΑΪΒΑΝ HIWIN Σιδηροδρομικός οδηγός
6. France Motovario Reducer

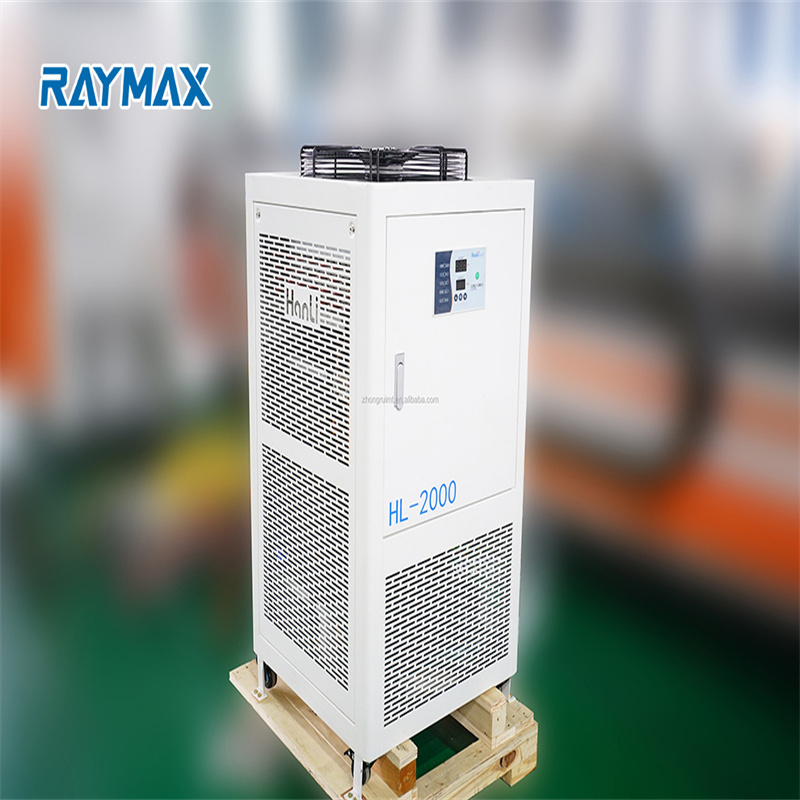

7. Ψύκτη νερού S&A
8. Σύστημα ελέγχου FSCUT Cypcut.
9. Πηγή Laser Raycus/IPG
10. France Schneider Electrical Part
11. Ιαπωνικά Πνευματικά Εξαρτήματα SMC
12. Υπολογιστής IPAD
13. Κρεβάτι μηχανής συγκολλημένου ορθογώνιου σωλήνα με κατάτμηση
14. Αεροπορική γέφυρα αλουμινίου 3ης γενιάς
15. Πόδι -----σταθερό, δεν θα κινηθεί μετά από πολύωρη εργασία
16. Κλειστό κάλυμμα
17. Αεροσυμπιεστής+φίλτρο λαδιού+στεγνωτήριο+δεξαμενή
18. Σταθεροποιητής

ΠΡΟΔΙΑΓΡΑΦΕΣ ΠΡΟΪΟΝΤΟΣ

Διαδρομή άξονα Χ	1500 mm
Διαδρομή άξονα Υ	3000 χλστ
Διαδρομή άξονα Z	300 χλστ
Ακρίβεια θέσης άξονα Χ/Υ	±0,01 χλστ
Μέγιστη ταχύτητα κίνησης άξονα Χ/Υ	160μ/λεπτό
Βάρος λειτουργίας	7920 κιλά
Χ/Υ μέγιστη επιτάχυνση	1,8 G
Ισχύς κινητήρα άξονα Υ	8,5 KW
Ισχύς κινητήρα άξονα Υ	1,8 KW
Ισχύς κινητήρα άξονα Z	0,4KW
Χρόνος ανταλλαγής πλατφόρμας εργασίας	15-17 δευτ

Πλεονεκτήματα προϊόντος

Διπλός υπολογιστής το ένα είναι formonitor, το άλλο για πίνακα ελέγχου

Η εξαιρετικά καθαρή ποιότητα εικόνας έχει υψηλότερη αναπαραγωγή χρωμάτων και καλύτερη απόδοση, επιτρέποντας εξαιρετικά καθαρές εικόνες σε κάθε σημείο παρακολούθησης. Οι διπλές κάμερες επιτρέπουν στους χρήστες να βλέπουν καθαρά τη διαδικασία επεξεργασίας κατά τη λειτουργία της διεπαφής, η οποία είναι βολική για χρήση

Σύνδεση πλατφόρμας πνευματικής ανταλλαγής

Σε σύγκριση με την ηλεκτρική πλατφόρμα ανταλλαγής, η πνευματική πλατφόρμα ανταλλαγής μπορεί να προσαρμόσει τη σταθερότητά της, να αποτρέψει τη σύγκρουση, να εξασφαλίσει τη σταθερότητα και την ταχύτητα της ανταλλαγής και μπορεί να ολοκληρώσει την ανταλλαγή μέσα σε 15 δευτερόλεπτα.

Συγκολλημένο κρεβάτι με ορθογώνιο σωλήνα

Διάρκεια ζωής 20 ετών Plate Welding Heavy Work Bed ανόπτηση και θερμική επεξεργασία Πλάκα συγκόλλησης βαριάς επιφάνειας εργασίας, χωρίς παραμόρφωση σε 20 χρόνια, κατάλληλο για λέιζερ εξαιρετικά υψηλής ισχύος 10.000 watt. Η αύξηση του βάρους είναι πολύ ευεργετική για την ταχύτητα κοπής της μηχανής κοπής λέιζερ.

Καινοτόμο κρεβάτι εργασίας Four Slings Για τη μείωση της ζημιάς στο κρεβάτι εργασίας κατά την εργασία με λέιζερ, η RAYMAX καινοτόμησε το νέο κρεβάτι εργασίας προσθέτοντας τέσσερις ιμάντες και η διάρκεια ζωής του κρεβατιού εργασίας της μηχανής κοπής με λέιζερ ινών θα διπλασιαστεί.

Σύστημα παρακολούθησης

Ελεγχόμενο σύστημα ελέγχου Στη διαδικασία επεξεργασίας, κάθε νεκρή περιοχή γωνίας μπορεί να παρακολουθείται ανά πάσα στιγμή, η διαδικασία μπορεί να ελεγχθεί.

Αεροπορική γέφυρα αλουμινίου 3ης γενιάς

Κατασκευάζεται με προδιαγραφές αεροδιαστημικής και διαμορφώνεται από χύτευση με διέλαση 4300 τόνων. Μετά τη θεραπεία γήρανσης, η δύναμή του μπορεί να φτάσει τα 6061 T6 που είναι η ισχυρότερη δύναμη από όλες τις γάστρες. Το αεροπορικό αλουμίνιο έχει πολλά πλεονεκτήματα, όπως καλή σκληρότητα, μικρό βάρος, αντοχή στη διάβρωση, αντιοξειδωτική, χαμηλή πυκνότητα και αυξάνει σημαντικά την ταχύτητα επεξεργασίας.

Ανεξάρτητο ντουλάπι με συσκευή σταθερής θερμοκρασίας

Με το κλιματιστικό να ψύχει την εσωτερική θερμοκρασία του ηλεκτρικού ντουλαπιού

Ανώτερο σύστημα καπνίσματος

Μετά από σχόλια πελατών και σύνοψη της πρακτικής εμπειρίας, υιοθετήσαμε τον ανώτερο καπνό για να λύσουμε ουσιαστικά το πρόβλημα της εξάτμισης καπνού της μηχανής σφραγισμένου ντουλαπιού

Αξονικό σύστημα εξάτμισης ανεμιστήρα

1. Η δομή είναι πιο λογική
2. Η απόδοση έχει βελτιωθεί πολύ, το αποτέλεσμα πλήρους πίεσης είναι 89,5%
3. Φάρμακα με θόρυβο, ο θόρυβος (συγκρίνετε με το επίπεδο Α) μειώνεται κατά 6dB
4. Αντιδιαβρωτικός αξονικός ανεμιστήρας, είναι ασφαλέστερο να μεταφέρετε τα απόβλητα. Κέντρο φρεζαρίσματος Gantry Αυτό είναι το κέντρο φρεζαρίσματος μας, όλο το πλαίσιο της μηχανής μας κατασκευάζεται από εμάς, το οποίο μπορεί να κάνει την ακρίβεια και τον χρόνο παραγωγής, το πιο σημαντικό μπορούμε να ελέγξουμε την ποιότητα.

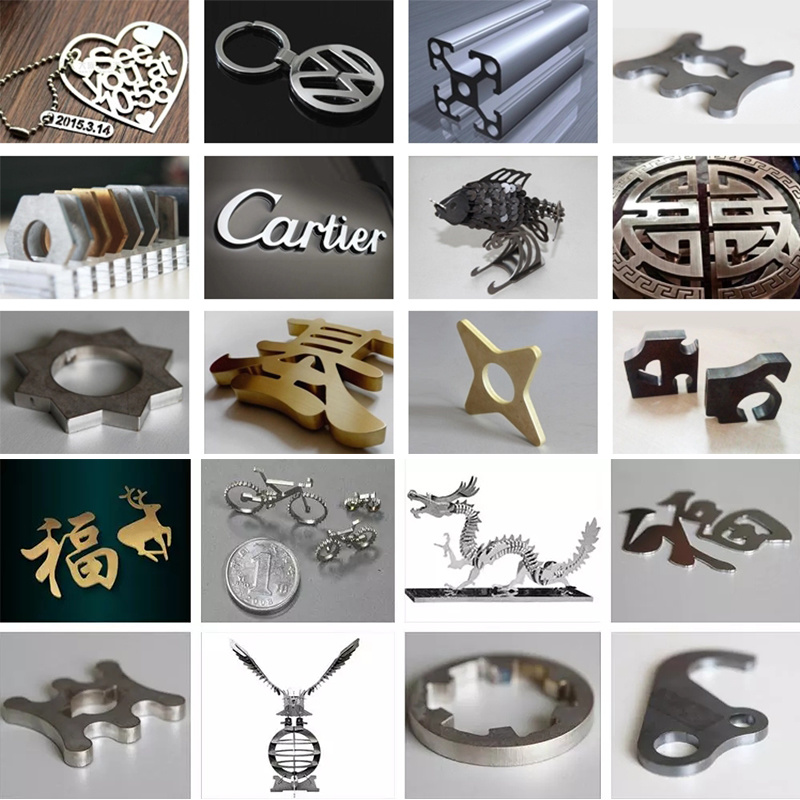

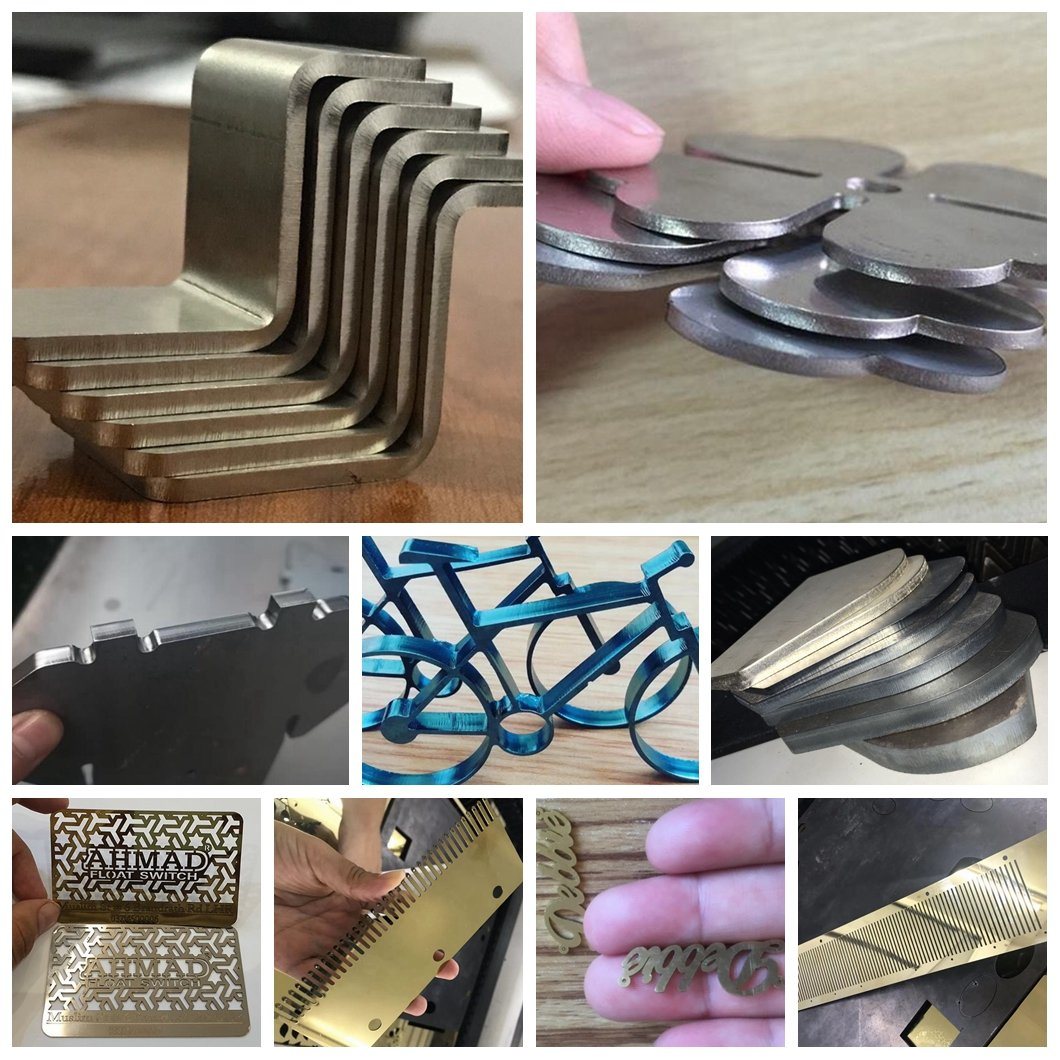

Εφαρμογή μηχανήματος

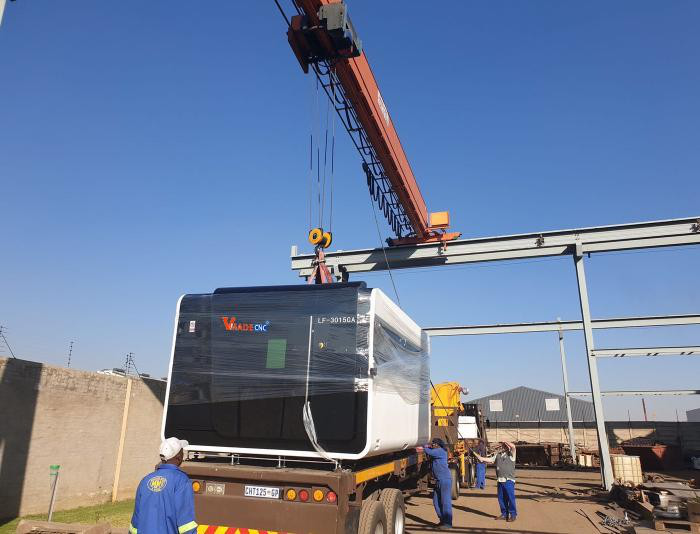

Πακέτο και αποστολή

Λεπτομέριες

• Εφαρμογή: ΚΟΠΗ LASER
• Υλικό εφαρμογής: Μέταλλο
• Κατάσταση: Καινούργιο
• Τύπος Laser: Fiber Laser
• Περιοχή κοπής: 1500*3000mm
• Ταχύτητα κοπής: 160m/min
• Υποστηριζόμενη μορφή γραφικών: AI, PLT, DXF
• Πάχος κοπής: 0-40mm ανάλογα με τη διαφορετική ισχύ
• CNC ή όχι: Ναι
• Λειτουργία ψύξης: Ψύξη με νερό
• Λογισμικό ελέγχου: Cypcut
• Πηγή λέιζερ Μάρκα: IPG/Raycus
• Μάρκα κεφαλής λέιζερ: Raytools/Precitec
• Μάρκα Servo Motor: Ιαπωνικό Yaskawa
• Μάρκα Guiderail: HIWIN/APEX
• Μάρκα συστήματος ελέγχου: CypCut
• Βάρος (KG): 7920 KG
• Βασικά σημεία πώλησης: Μεγάλη διάρκεια ζωής
• Εγγύηση: 3 χρόνια
• Εφαρμοστέες Βιομηχανίες: Ξενοδοχεία, Καταστήματα ενδυμάτων, Καταστήματα Οικοδομικών Υλικών, Εργοστάσιο Κατασκευής, Καταστήματα επισκευής μηχανημάτων, Εργοστάσιο Τροφίμων και Ποτών, Φάρμες, Εστιατόριο, Οικιακή χρήση, Λιανικό εμπόριο, Κατάστημα τροφίμων, Τυπογραφεία, Κατασκευαστικές εργασίες, Ενέργεια και εξόρυξη, Καταστήματα τροφίμων και ποτών , Διαφημιστική εταιρία
• Έκθεση δοκιμής μηχανημάτων: Παρέχεται
• Εξερχόμενη-επιθεώρηση βίντεο: Παρέχεται
• Εγγύηση βασικών εξαρτημάτων: 3 χρόνια
• Βασικά εξαρτήματα: Κινητήρας, Πηγή λέιζερ
• Περιοχή εργασίας: 1500*3000mm
• Πηγή λέιζερ: Raycus IPG
• Ισχύς λέιζερ: 1kw-12000w
• Διαδρομή άξονα X, Y και Z:: 3025mm, 1525mm, 300mm
• Ισχύς κινητήρα άξονα Υ: 1800w
• Ταχύτητα κίνησης άξονα Χ/Υ: 160 m/min
• Μάρκα Guide Rail:: Hiwin/APEX
• Μάρκα Reducer: France Motovariao
• Προαιρετικό εξάρτημα: Περιστροφικός/Πίνακας Ανταλλαγής/Σταθεροποιητής τάσης/Μετασχηματιστής
• Ακρίβεια τοποθέτησης άξονα Χ/Υ: ±0,01mm
• Πιστοποίηση: ce, ISO
• Σέρβις μετά την εγγύηση: τεχνική υποστήριξη βίντεο, ηλεκτρονική υποστήριξη, ανταλλακτικά, επιτόπια συντήρηση και επισκευή
• Τοπική υπηρεσία Τοποθεσία: Γερμανία, Αυστραλία
• Τοποθεσία έκθεσης: Γερμανία, Αυστραλία
• Τύπος μάρκετινγκ: Καυτή μηχανή κοπής λέιζερ
