Εφαρμογή προϊόντος

Η γκάμα των υδραυλικών φρένων πίεσης είναι απλή στη χρήση, εύκολη στην εκκίνηση και βολική για συντήρηση. Είναι η κύρια μηχανή στην αγορά κάμψης μετάλλων, που χρησιμοποιείται ευρέως στις βιομηχανίες επεξεργασίας λαμαρίνας.

CNC Hydraulic Press Brake Machine Model Wc67k-80tx3200

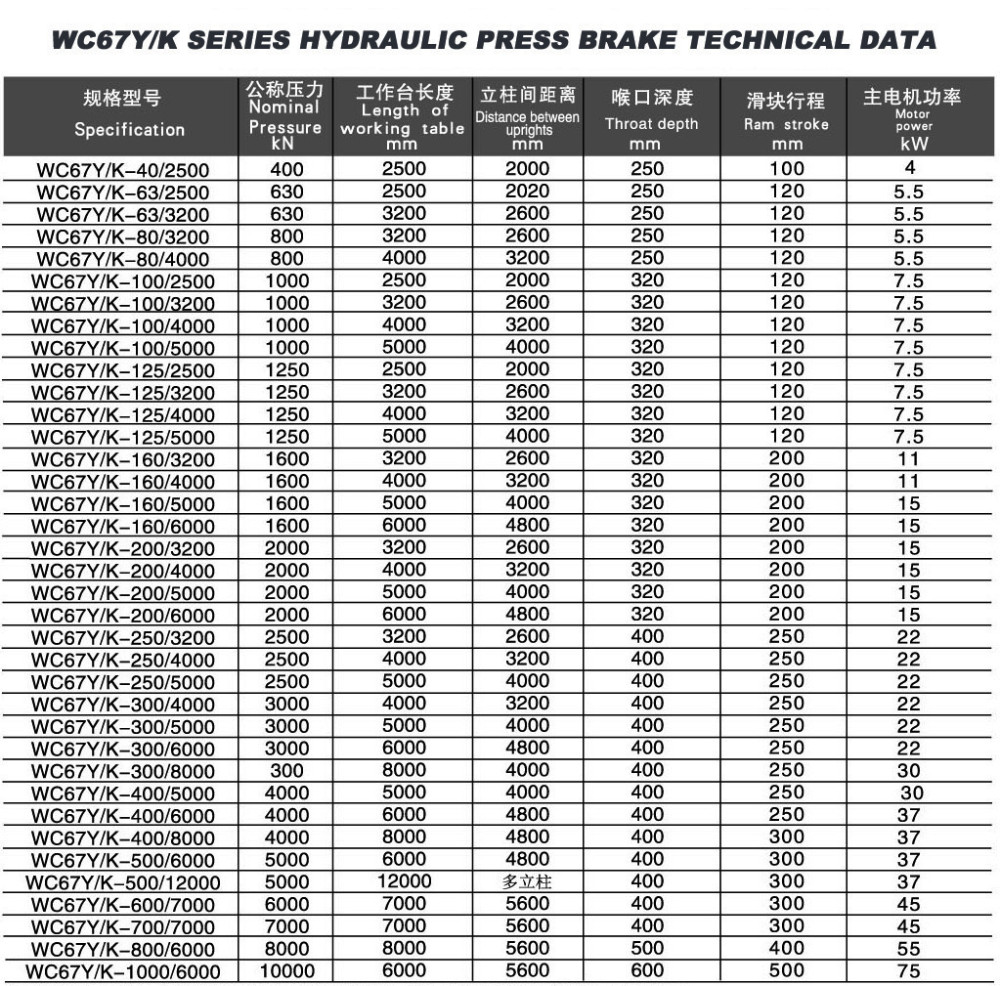

ΤΕΧΝΙΚΗ ΠΑΡΑΜΕΤΡΟΣ
1Μοντέλο μηχανήςWC67Y-100TX3200
2Ονομαστική πίεσηKN1000
3Μήκος τραπεζιού εργασίαςmm3200
4Αντοχή φύλλου κοπήςMpaób≤450
5Βάθος λαιμούmm320
6Εγκεφαλικό κριάριmm120
7Μέγιστο ανοιχτό ύψοςmm380
8Ισχύς κύριου κινητήραKW7.5

Κύρια χαρακτηριστικά

1. Βελτιωμένος σχεδιασμός ΕΕ, όλα τα εξαρτήματα του μηχανήματος σχεδιάζονται υπό τις οδηγίες του σχεδιασμού και του λογισμικού με τη βοήθεια υπολογιστή της CAD/CAE/CAM για να εγγυηθούν πλήρως την ένταση και την ακαμψία όλων των εξαρτημάτων.

2. Οι μηχανικοί της RAYMAX χρησιμοποιούν παραμετρικά 3D SolidWorks χρησιμοποιώντας ανάλυση FEM & DOE καθώς και στατική και μηχανική ανάλυση.

3. Όλο το σώμα της μηχανής είναι συνολική συγκολλημένη συναρμολόγηση μονομπλόκ από χάλυβες υψηλής ποιότητας. Μετά τη διαδικασία συγκόλλησης, το σώμα της μηχανής θα αλέθεται για να εξασφαλιστεί η ισορροπία και η ακρίβεια.

4. Ο μηχανικός σύγχρονος μηχανισμός και η σύνθετη αντιστάθμιση έχουν σχεδιαστεί έτσι ώστε να αυξάνουν την ακρίβεια των τεμαχίων εργασίας.

5. Υιοθετήστε το ολοκληρωμένο υδραυλικό σύστημα, πιο αξιόπιστο και εύκολο στη συντήρηση.

6. Η διαδρομή και η απόσταση του backgauge ρυθμίζεται από τον κινητήρα και ρυθμίζεται καλά με το χέρι, η ρύθμιση εμφανίζεται από ψηφιακούς μετρητές

7. Ο τρόπος λειτουργίας ίντσας, μονής, συνεχούς λειτουργίας που έχει σχεδιαστεί για το μηχάνημα και η αναστροφή και διατήρηση του χρόνου μπορεί να ελεγχθεί από τα ρελέ χρόνου

8. Σχεδιασμός ασφάλειας ανθρωπιστικής ανησυχίας σε όλες τις λεπτομέρειες αλλά και επιστημονικές λεπτομέρειες μέσω του προτύπου RAYMAX.

CNC Hydraulic Press Brake Machine Model Wc67k-80tx3200

Βασικός εξοπλισμός

1. Αντιστάθμιση σφήνας στη σύσφιξη της άνω διάτρησης

2. Βραχίονες στήριξης πλάκας

3. Πτυσσόμενο Backstop Finger

4. Standard Top Dies και Multi-V Lower Dies

5. Υδραυλική και ηλεκτρική προστασία υπερφόρτωσης

6. Τετράγωνο βραχίονα και μπροστινοί βραχίονες στήριξης

7. Οι μήτρες μπορούν να σχεδιαστούν σύμφωνα με τις απαιτήσεις των πελατών. Το μηχάνημα θα είναι εξοπλισμένο με τυπικά καλούπια/μήτρες και το σχέδιο θα σταλεί. Και τα μη τυποποιημένα καλούπια/μήτρες μπορούν να σχεδιαστούν εάν οι πελάτες μπορούν να παρέχουν τα σχέδια καλουπιών/μήτρες ή τα τεμάχια εργασίας, θα σχεδιάσουμε εμείς. Το πάνω καλούπι μπορεί να γίνει σε τομή.

8. Κινητήρας SIEMENS ή Κινητήρας υψηλής ποιότητας China Hanneng

9. Υδραυλικό Σύστημα Rexroth της Γερμανίας Bosch ή Υδραυλικό Σύστημα Youtong Κορυφαίου Επιπέδου ΚΙΝΑ.

10. Υδραυλική γραναζωτή αντλία USA SUNNY ή Υδραυλική γραναζωτή αντλία CHINA Shanghai YONGMING υψηλής ποιότητας που χρησιμοποιείται για την κινεζική βιομηχανία αεροσκαφών.

11. Τα εξαρτήματα στεγανοποίησης θα είναι από την JAPAN VALQUA.

12. Γερμανία SIEMENS ή Γαλλία SCHNEIDER Main Electric Elements.

13. Σφαίρα Taiwan HIWIN και γυαλισμένη ράβδος με ακρίβεια 0,05 mm.

14. Σύστημα ESTUN E21 NC ή άλλο σύστημα ελεγκτή cnc.

CNC Hydraulic Press Brake Machine Model Wc67k-80tx3200

Χαρακτηριστικά συστήματος ελεγκτή E21 NC

1. Έλεγχος θέσης πίσω μετρητή.

2. Έξυπνος έλεγχος θέσης.

3. Μονόπλευρη και αμφίδρομη τοποθέτηση που εξαλείφει αποτελεσματικά το διάκενο της ατράκτου.

4. Λειτουργίες ανάσυρσης.

5. Αυτόματη αναζήτηση αναφοράς.

6. Δημιουργία αντιγράφων ασφαλείας και επαναφορά παραμέτρων ενός κλειδιού.

7. Γρήγορη ευρετηρίαση θέσης.

8. Χώρος αποθήκευσης 40 προγραμμάτων, κάθε πρόγραμμα έχει 25 βήματα.

9. Προστασία απενεργοποίησης.

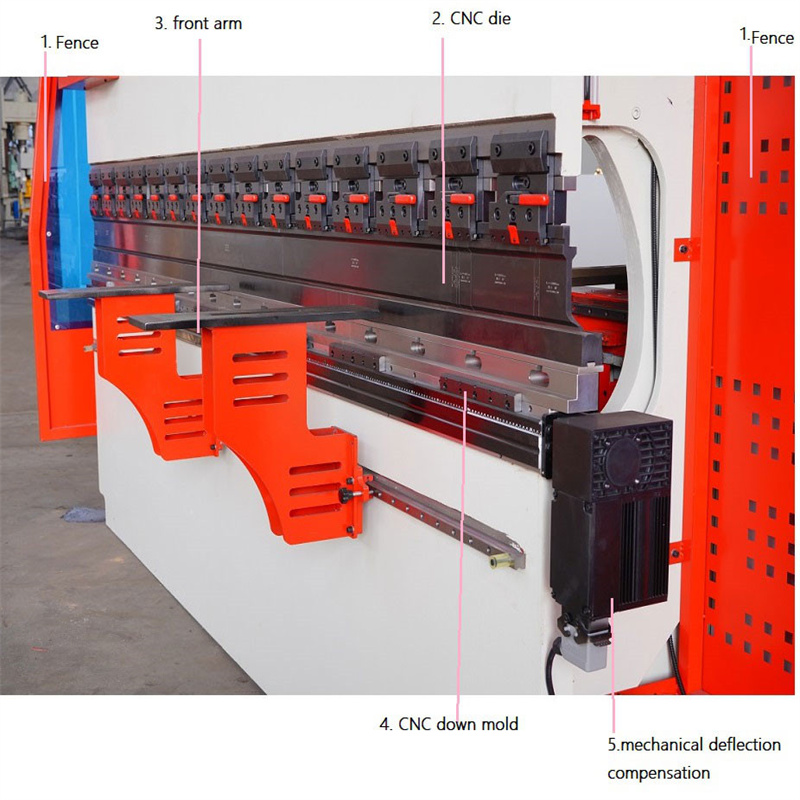

10. mm/inch, κινέζικα/αγγλικά. Αναλυτικές εικόνες

Πώς να μετρήσετε την ισχύ κάμψης;

8 (Αναλογία) x 2 mm (πάχος) x 2,5 μέτρα (πλάτος) = 40
Επομένως, χρειάζεστε φρένο πίεσης WC67Y-40T/2500 για να λυγίσετε από μαλακό χάλυβα πάχους 2 mm x πλάτους 2500 mm.

FAQ

Q1. Είστε εργοστάσιο ή εμπορική εταιρεία και πού βρίσκεστε;

Α: Είμαστε ένα εργοστάσιο που βρίσκεται στο Anhui, Κίνα, η μεταφορά είναι βολική.

Ε2. Πόσο διαρκεί η περίοδος εγγύησης του μηχανήματος σας;

Α: 12 μήνες. Το μηχάνημά μας παρέχεται με εγγύηση 1 έτους, εκτός από τη φθορά των ανταλλακτικών και τις ζημιές που προκλήθηκαν από ακατάλληλη χρήση/αμέλεια. Μετά από αυτό το διάστημα, μπορείτε να απολαμβάνετε τις υπηρεσίες μας όλη την ώρα.

Ε3. Η εταιρεία σας διαθέτει κάποια πιστοποίηση;

Α: Ναι. Έχουμε CE, ISO 9001 και ούτω καθεξής.

Ε4. Έχετε οδηγίες λειτουργίας μηχανήματος;

Α: Ναι. Έχουμε αγγλικές οδηγίες λειτουργίας μηχανήματος μαζί με το μηχάνημα.

Q5. Ποιος είναι ο χρόνος παράδοσης;

Α: Γενικά, χρειάζονται 15-25 εργάσιμες ημέρες για να ολοκληρωθεί μια παραγγελία. Ο ακριβής χρόνος παράδοσης θα επιβεβαιωθεί με περαιτέρω επικοινωνία.

Ε6. Μπορώ να βάλω το δικό μου LOGO στα προϊόντα;

Α: Ναι. Μπορείτε να βάλετε το δικό σας LOGO στα προϊόντα. Σχετικά προϊόντα ",

Λεπτομέριες

  • Slider Stroke (mm): 120 mm
  • Αυτόματο Επίπεδο: Ημιαυτόματο
  • Βάθος λαιμού (mm): 320 mm
  • Τύπος μηχανής: Torsion Bar
  • Μήκος τραπεζιού εργασίας (mm): 3200
  • Πλάτος Τραπεζιού Εργασίας (mm): 200 mm
  • Διάσταση: 3300x1500x2200 mm
  • Κατάσταση: Καινούργιο
  • Επεξεργασμένο υλικό / μέταλλο: ορείχαλκος / χαλκός, ανοξείδωτος χάλυβας, κράμα, ανθρακούχο χάλυβας, αλουμίνιο, πλαστικό, PVC, ανθρακούχο χάλυβας, ανοξείδωτος χάλυβας, αλουμίνιο
  • Αυτοματισμός: Αυτόματος
  • Extra Services: End Forming
  • Βάρος (KG): 6000
  • Ισχύς κινητήρα (kw): 7,5 kw
  • Βασικά σημεία πώλησης: Ανταγωνιστική τιμή
  • Εγγύηση: 2 χρόνια
  • Εφαρμοστέες Βιομηχανίες: Ξενοδοχεία, Καταστήματα ενδυμάτων, Καταστήματα Οικοδομικών Υλικών, Καταστήματα επισκευής μηχανημάτων, Εργοστάσιο Κατασκευής, Εργοστάσιο Τροφίμων και Ποτών, Φάρμες, Εστιατόριο, Οικιακή χρήση, Λιανικό εμπόριο, Κατάστημα τροφίμων, Τυπογραφεία, Κατασκευαστικές εργασίες, Ενέργεια και εξόρυξη, Καταστήματα τροφίμων και ποτών , Άλλα, Διαφημιστική Εταιρεία
  • Τοποθεσία εκθεσιακού χώρου: Ηνωμένες Πολιτείες, Βιετνάμ, Φιλιππίνες, Ινδονησία, Μεξικό, Ταϊλάνδη, Σρι Λάνκα, Μπαγκλαντές, Μαλαισία
  • Τύπος μάρκετινγκ: Συνηθισμένο προϊόν
  • Έκθεση δοκιμής μηχανημάτων: Παρέχεται
  • Εξερχόμενη-επιθεώρηση βίντεο: Παρέχεται
  • Εγγύηση βασικών εξαρτημάτων: 2 χρόνια
  • Βασικά εξαρτήματα: Ρουλεμάν, Κινητήρας, Γρανάζια, PLC
  • Όνομα προϊόντος: Hydraulic Press Brake
  • Χρώμα: Προσαρμοσμένο
  • Τάση: 220V/380V/415V/440V/προσαρμοσμένη
  • Τύπος: Υδραυλική μηχανή κάμψης μετάλλων
  • Ηλεκτρικά Στοιχεία: Γερμανία Siemens
  • Σύστημα ελέγχου: Estun E21
  • Βάρος: 6000 kg
  • Πιστοποίηση: ISO 9001:2000
  • Παρέχεται υπηρεσία μετά την πώληση: Online υποστήριξη
