Αυτόματη μηχανή κοπής σωλήνων 1000w Μηχανή κοπής λέιζερ μικρού τραπεζιού εργασίας

Περιγραφή μηχανήματος

Η κοπή με λέιζερ είναι η καλύτερη μέθοδος κοπής ανάμεσα στις διάφορες τεχνολογίες κοπής που οι άνθρωποι έχουν κατακτήσει σήμερα. Τα πλεονεκτήματα της κοπής με λέιζερ είναι: μικρή θερμική παραμόρφωση, υψηλή ακρίβεια κοπής, χαμηλός θόρυβος, χωρίς ρύπανση, εύκολη στην πραγματοποίηση αυτόματη κοπή, αν και η αρχική επένδυση είναι μεγάλη (Μειονέκτημα), αλλά το κόστος επεξεργασίας είναι 50% μικρότερο από τη μηχανική επεξεργασία. Ως προηγμένη τεχνολογία κατασκευής, η κοπή με λέιζερ έχει τα πλεονεκτήματα του ευρέος φάσματος εφαρμογής, της ευέλικτης διαδικασίας, της υψηλής ακρίβειας επεξεργασίας, της καλής ποιότητας, της καθαρής διαδικασίας παραγωγής και της εύκολης υλοποίησης του αυτοματισμού, της ευελιξίας, της ευφυΐας και της βελτίωσης της ποιότητας των προϊόντων και της παραγωγικότητας της εργασίας.

Χαρακτηριστικό μηχανής

1. Το μηχάνημα υιοθετεί μια ανοιχτή δομή τραπεζιού εργασίας, εισαγόμενο ράφι και πινιόν διπλής κίνησης υψηλής ακρίβειας και γραμμική ράγα οδήγησης, σταθερή μετάδοση και υψηλή ακρίβεια.

2. Τόσο η κλίνη όσο και η κινούμενη δοκός υιοθετούν μια ενσωματωμένη δομή συγκόλλησης. Το κρεβάτι υποβάλλεται σε θερμική επεξεργασία στους 600°C και τελειώνει με φρεζάρισμα 12 μέτρων. Ψύχεται στον κλίβανο για 24 ώρες. Μετά την ανόπτηση, χονδροποιείται και στη συνέχεια υποβάλλεται σε επεξεργασία γήρανσης με δόνηση, η οποία μπορεί να εξαλείψει εντελώς τη συγκόλληση και την προσαρμοστικότητα επεξεργασίας, την καλή ακαμψία, την υψηλή ακρίβεια, μπορεί να διατηρήσει τη μακροχρόνια χρήση χωρίς παραμόρφωση.

3. Οι άξονες X, Y και Z εισάγονται όλοι από τη Γαλλία με σερβοκινητήρες με υψηλή ακρίβεια, υψηλή ταχύτητα, μεγάλη ροπή, μεγάλη αδράνεια, σταθερή και ανθεκτική απόδοση. Εξασφαλίστε την υψηλή ταχύτητα και την επιτάχυνση ολόκληρου του μηχανήματος.

4. Υιοθετεί το ειδικό σύστημα αριθμητικού ελέγχου της μηχανής κοπής λέιζερ ινών CYPCUT με βάση το λειτουργικό σύστημα Windows και ενσωματώνει πολλές ειδικές λειτουργικές μονάδες για έλεγχο κοπής με λέιζερ, με ισχυρές λειτουργίες, καλή διεπαφή ανθρώπου-μηχανής και απλή λειτουργία.

5. Το λογισμικό ένθεσης CYPNEST Expert Edition είναι η βασική τεχνολογία για τις μηχανές κοπής CNC για την πραγματοποίηση "κοπής πλήρους απασχόλησης, κοπής υψηλής απόδοσης και κοπής υψηλής ταχύτητας ένθεσης". Είναι η θεμελιώδης εγγύηση για την αποτελεσματική εξοικονόμηση υλικών και τη βελτίωση της απόδοσης κοπής.

6. Η κεφαλή κοπής υιοθετεί ειδικές κεφαλές κοπής λέιζερ ινών που παράγονται από διεθνώς γνωστές μάρκες και χωρητικούς αισθητήρες, με υψηλή ακρίβεια ανίχνευσης, ευαίσθητη απόκριση και την πιο σταθερή και αξιόπιστη απόδοση. 7. Η υψηλής ακρίβειας ηλεκτρονικά ελεγχόμενη αναλογική βαλβίδα που εισάγεται από τη Γερμανία μπορεί να ελέγχει με ακρίβεια την πίεση αέρα του βοηθητικού αερίου κοπής για να επιτύχει το καλύτερο αποτέλεσμα κοπής.

Εξαρτήματα Μηχανής

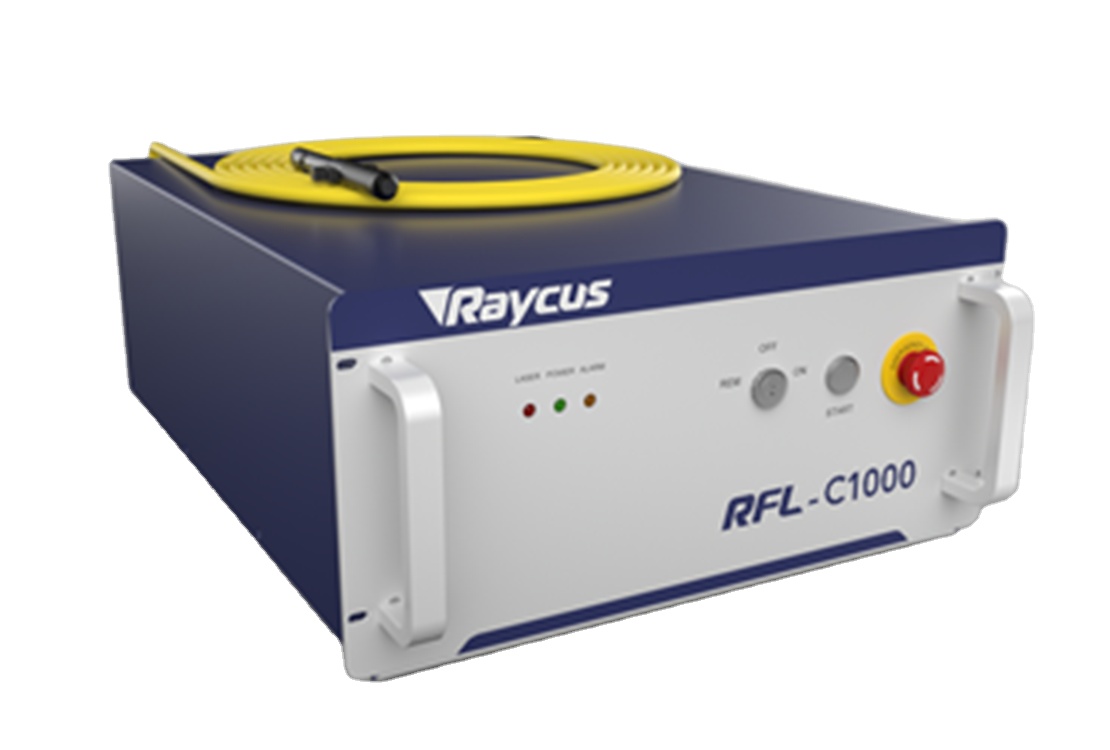

Πηγή λέιζερ ινών Raycus RFL-C1000

• Εξαιρετική ποιότητα δέσμης (BPP)

• Σταθερό BPP σε όλο το εύρος ισχύος

• Χρησιμοποιήστε μεγάλη εστιακή απόσταση για να έχετε ακόμα ένα μικρό σημείο

• Απόδοση ηλεκτρο-οπτικής μετατροπής>25%

• Λειτουργία χωρίς συντήρηση

• Αρθρωτός σχεδιασμός, "plug and play"

• Μικρό μέγεθος και εύκολη εγκατάσταση

• Διάρκεια ζωής της πηγής αντλίας >100.000 ώρες

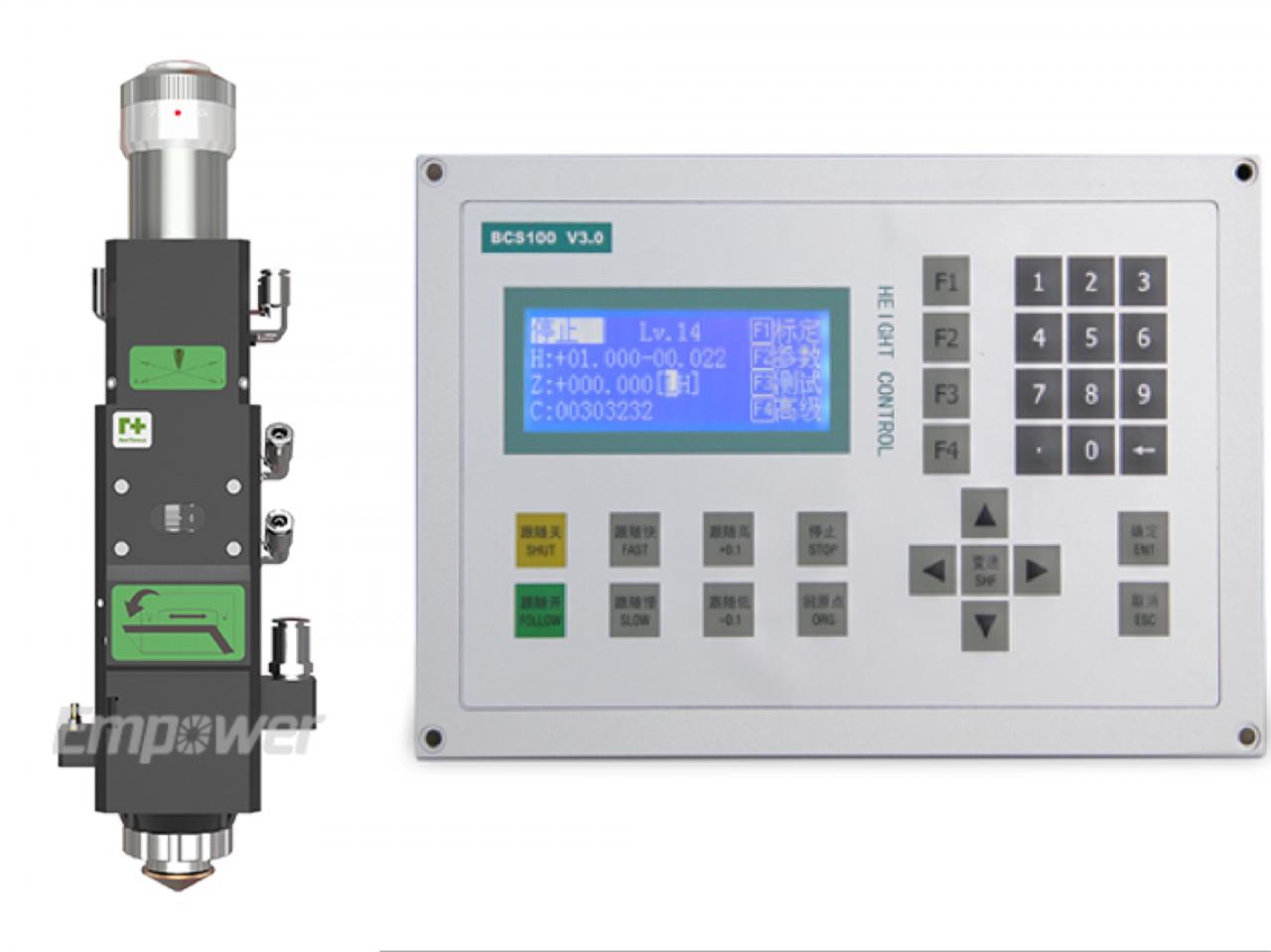

Ελεγκτής κεφαλής κοπής και ύψους

• Διατίθεται με χωρητική ανίχνευση ύψους.

• Οι αισθητήρες θερμοκρασίας προστατεύουν τα οπτικά και ελαχιστοποιούν την πιθανότητα υπερθέρμανσης.

• Κίνηση φακού 10 mm για ρύθμιση της εστίασης.

• Γρήγορη και εύκολη πρόσβαση στο γυαλί κάλυψης.

• Ευέλικτη σχεδίαση για βελτιστοποίηση του μεγέθους του σημείου.

• Ομαλή υποβοηθούμενη ροή αερίου.

• Συμπαγής, ελαφρύς σχεδιασμός.

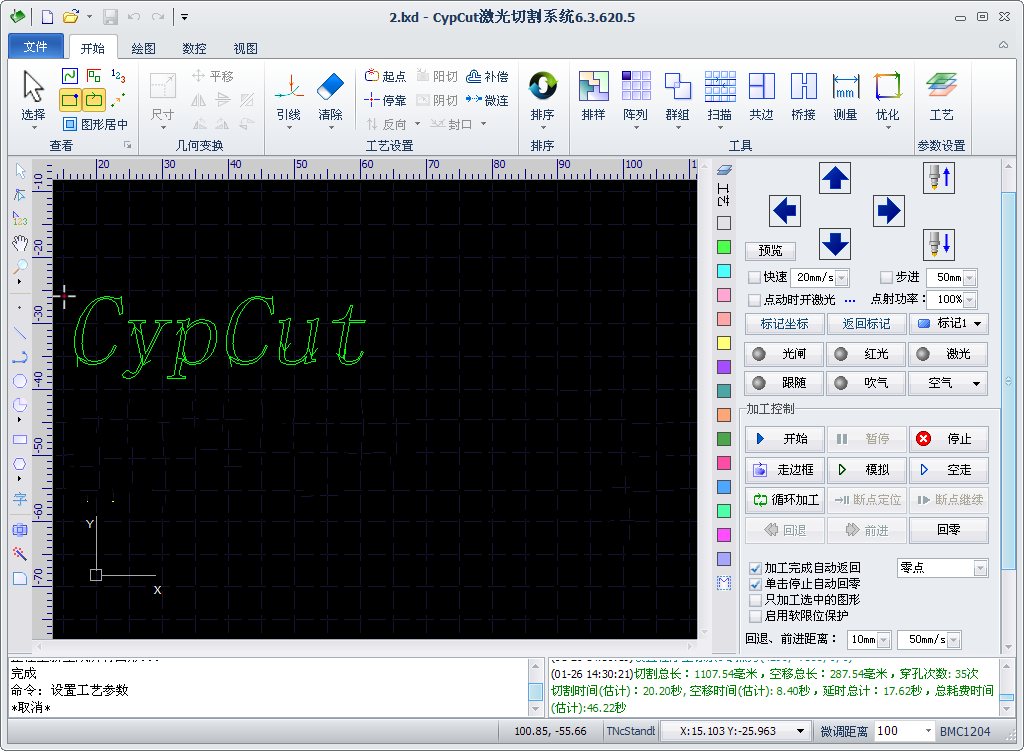

Σύστημα κοπής Cypcut

• Αυτόματη ρύθμιση ύψους

• Προστασία λογισμικού

• Έλεγχος ισχύος δέσμης λέιζερ

• Λειτουργία επαναφοράς σημείου αιφνίδιου τερματισμού

• Frog jump και λειτουργία Auto edge positioning

• Απόκριση σε πραγματικό χρόνο για αποφυγή υστέρησης σήματος που προκαλεί στρογγυλή άκρη

Προσδιορισμός

Λίστα βασικών εξαρτημάτων
Οχι.	Όνομα στοιχείου	Κατασκευαστής--Τόπος προέλευσης
1	Μηχανικό εργαλείο	Εργαλείο μηχανής συγκόλλησης πλακών--Dahan
2	Δοκός μηχανής	Δοκός αλουμινίου--Dahan
3	Πηγή λέιζερ ινών	Raycus/Max 1000W--Κίνα
4	Κεφαλή λέιζερ	Raytools-- Κίνα
5	Σύστημα κοπής	Cypcut -- Κίνα
6	Servo Motor & Driver	Σνάιντερ -- Γαλλία
7	Μειωτής ταχύτητας	Shimpo -- Ιαπωνία
8	Ράγες οδηγών	Hiwin -- Ταϊβάν
9	Rack & Pinion	YYC από την Ταϊβάν
10	Αναλογική Βαλβίδα	SMC -- Ιαπωνία
11	Αυτός που παγώνει	Hanli -- Κίνα

Προδιαγραφές
Ισχύς λέιζερ	1000W
Περιοχή κοπής (mm) (L×W)	3000mm×1500mm
Μέγιστη ταχύτητα κοπής (m/min)	120 m/min
Max Accelerated	1,5 γρ
Ακρίβεια τοποθέτησης	±0,03mmmm
Ακρίβεια επαναληψιμότητας	±0,02 χλστ
Ελάχιστο πλάτος γραμμής	0,15 χλστ
Μέγιστο βάθος κοπής (ήπιος χάλυβας)	12 mm
Ανοξείδωτο ατσάλι N2	5mm
Αλουμίνιο	3 χιλιοστά
Δρόμος οδήγησης	Εισαγόμενος σερβοκινητήρας
Τρόπος Μετάδοσης	Εισαγόμενος διπλός οδηγός οδοντωτών τροχών & πινιόν
Ηλεκτρολογικές Απαιτήσεις	380V/50Hz.60Amp
Κατανάλωση ενέργειας	12 KW
Βάρος τεμαχίου εργασίας	800 κιλά
Βάρος	5500 κιλά
Μέγεθος περιγράμματος (mm)	4800mm×2700mm×1900mm (Μ×Π×Υ)
Μέγεθος περιγράμματος με εναλλάκτη παλετών (mm)	8400mm×3000mm×2100mm (Μ×Π×Υ)

Πλεονεκτήματα & Εφαρμογές

ΠΛΕΟΝΕΚΤΗΜΑΤΑ:

1, εξοικονόμηση κόστους στην κατανάλωση ενέργειας/ μόνο 20-30% της μηχανής κοπής λέιζερ co2 με την ίδια ισχύ.

2, Ευελιξία και κοπή ακριβείας απλών ή πολύπλοκων εξαρτημάτων

3, Υιοθετεί εισαγόμενο λέιζερ ινών παγκόσμιας επωνυμίας/χρόνο ζωής πάνω από 100.000 ώρες

4, ο εισαγόμενος σερβοκινητήρας και το σύστημα γραναζιών εξασφαλίζουν κοπή ακριβείας

5, Υψηλής ποιότητας κοπή χωρίς να απαιτείται επιπλέον φινίρισμα

6, Υψηλότερη ταχύτητα κοπής και αποτελεσματική, ταχύτητα κοπής πλάκας πάνω από 10 μέτρα ανά λεπτό

7, κοπή χωρίς επαφή που σημαίνει ότι δεν υπάρχουν σημάδια ή μόλυνση του υλικού

8, Δυνατότητα κοπής σχεδόν οποιασδήποτε λαμαρίνας

ΕΦΑΡΜΟΓΕΣ:

ΙΣΧΥΟΝΤΑ ΥΛΙΚΑ: Ανοξείδωτος χάλυβας, ανθρακούχο χάλυβας, κράμα χάλυβας, χάλυβας πυριτίου, χάλυβας ελατηρίου, αλουμίνιο, κράμα αλουμινίου, γαλβανισμένο φύλλο και άλλοι μεταλλικοί σωλήνες και σωλήνες.

ΙΣΧΥΟΣ ΒΙΟΜΗΧΑΝΙΑ: Εφαρμόζεται ευρέως στη βιομηχανική επεξεργασία αγωγών, τον αντιεκρηκτικό εξοπλισμό, τη στρατιωτική βιομηχανία, τη χημική βιομηχανία, την εξερεύνηση πετρελαίου, τους λαμπτήρες και τα φανάρια, την επεξεργασία μετάλλων, τα σιδερικά, τα κτίρια κ.λπ.

Οι υπηρεσίες και τα πλεονεκτήματά μας

Η υπηρεσία μας

1. Εγγύηση δύο ετών για αυτήν τη μηχανή λέιζερ ινών και τα μέρη λέιζερ ινών· Εγγύηση ενός έτους για άλλη μηχανή και εξαρτήματα.

2. 24ωρη επαγγελματική ηλεκτρονική τεχνική υποστήριξη.

3. Ο εξειδικευμένος μηχανικός θα βοηθήσει τον πελάτη να λύσει το πρόβλημα με το TM, Whatsapp εγκαίρως όταν συμβεί το πρόβλημα.

4. Δωρεάν ενημέρωση λογισμικού.

5. Δια βίου συντήρηση και προμήθεια ανταλλακτικών.

Τα Πλεονεκτήματά μας

1. Alibaba Authentication Enterprise

2. 12 Χρόνια Εξαγωγική Εμπειρία

3. 20 Χρόνια Εμπειρία Κατασκευής

4. Υπηρεσία OEM&ODM

5. 24ωρη Ηλεκτρονική Υπηρεσία

6. Δίκτυο αντιπροσώπων σε όλο τον κόσμο

Λεπτομέριες

• Εφαρμογή: ΚΟΠΗ LASER
• Υλικό εφαρμογής: Μέταλλο
• Κατάσταση: Καινούργιο
• Τύπος Laser: Fiber Laser
• Περιοχή κοπής: 3000*1500mm
• Ταχύτητα κοπής: 120m/min
• Υποστηριζόμενη μορφή γραφικών: DXF
• Πάχος κοπής: 1-10mm
• CNC ή όχι: Ναι
• Λειτουργία ψύξης: ΥΔΡΟΨΥΞΗ
• Λογισμικό ελέγχου: Cypcut
• Πηγή λέιζερ Μάρκα: Raycus/IPG/Max
• Μάρκα κεφαλής λέιζερ: Raytools/Precitec
• Μάρκα Servo Motor: Yaskawa
• Μάρκα Guiderail: HIWIN
• Μάρκα συστήματος ελέγχου: Cypcut
• Βάρος (KG): 5500 KG
• Βασικά σημεία πώλησης: Μεγάλη διάρκεια ζωής
• Μάρκα οπτικού φακού: Raytools
• Εγγύηση: 1 έτος
• Εφαρμοστέες βιομηχανίες: Εργοστάσιο παραγωγής, επεξεργασία λαμαρίνας
• Έκθεση δοκιμής μηχανημάτων: Παρέχεται
• Εξερχόμενη-επιθεώρηση βίντεο: Παρέχεται
• Εγγύηση βασικών εξαρτημάτων: 2 χρόνια
• Βασικά εξαρτήματα: πηγή λέιζερ
• Μέγιστη ταχύτητα κοπής (m/min): 120 m/min
• Μέγιστη επιτάχυνση: 1,5 G
• Ακρίβεια τοποθέτησης: ±0,03mmmm
• Ακρίβεια επαναληψιμότητας: ±0,02mm
• Ελάχιστο πλάτος γραμμής: 0,15 mm
• Μέγιστο βάθος κοπής (ήπιος χάλυβας): 12 mm
• Ανοξείδωτος χάλυβας N2: 5mm
• Αλουμίνιο: 3mm
• Ηλεκτρικές Απαιτήσεις: 380V/50Hz.60Amp
• Μέγεθος περιγράμματος με εναλλάκτη παλετών (mm): 8400mm*3000mm*2100mm (Μ*Π*Υ)
• Πιστοποίηση: Sgs
• Παρέχεται υπηρεσία μετά την πώληση: Online υποστήριξη, δωρεάν ανταλλακτικά, τεχνική υποστήριξη βίντεο
• Σέρβις μετά την εγγύηση: Τεχνική υποστήριξη βίντεο, Χωρίς σέρβις, Online υποστήριξη, Ανταλλακτικά, Επιτόπια συντήρηση και επισκευή
